2 极控直流功率调整逻辑
2.1直流功率调整进程执行信号

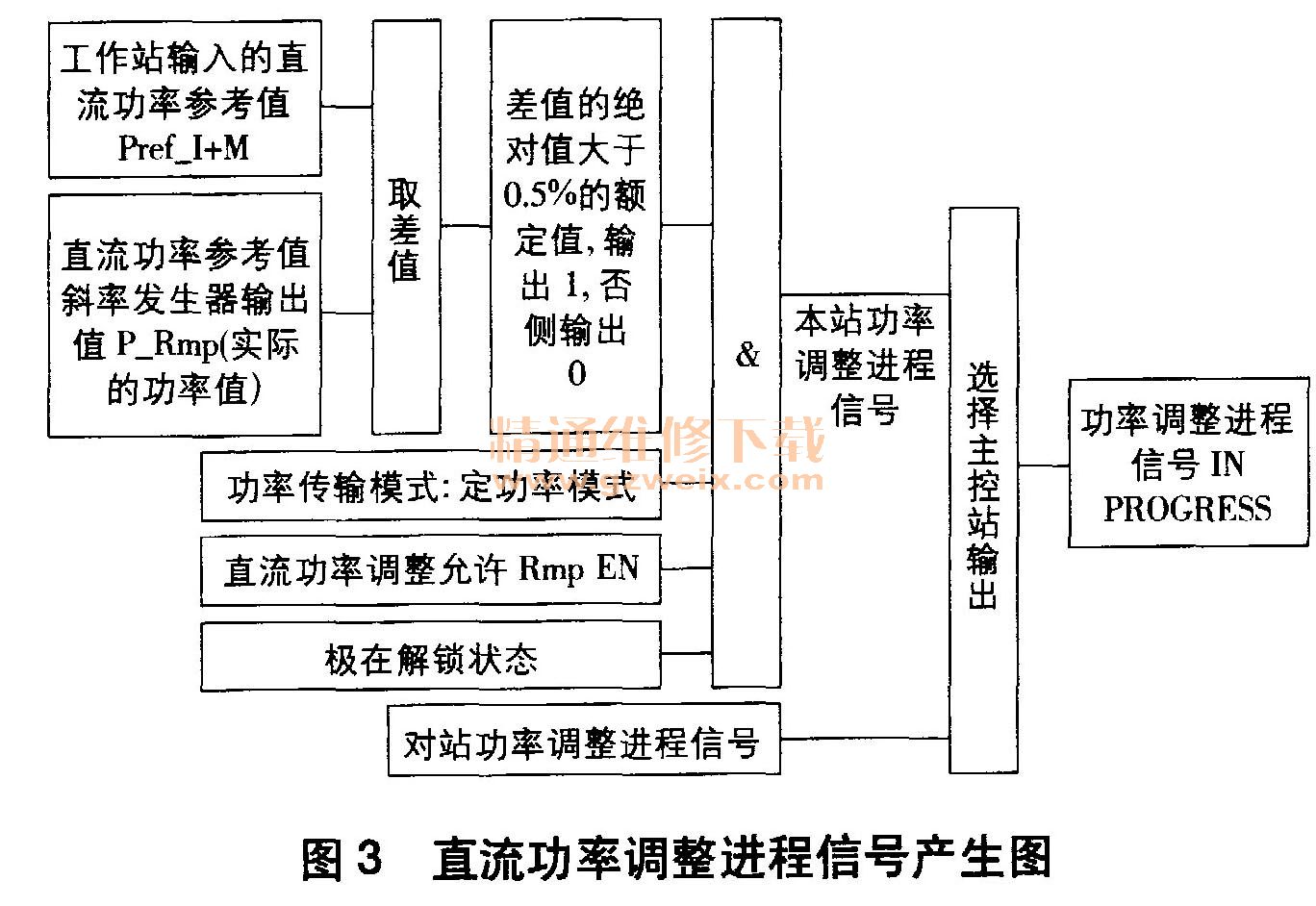

IN PROGRESS信号用于监控直流功率参考值调整状态，不作用于直流电流参考值控制功能。正常调整过程中，Pref_I+M与P_Rmp差值绝对值小于15MW（0.5%的额定值），功率调整进程IN PROGRESS信号复归，但斜率发生器仍会控制P_Rmp向Pref＿I+M调整，使直流功率调整至参考值。同理，当需要调整的直流功率小于15MW时，不会发出直流功率调整进程IN PROGRESS信号，但斜率发生器仍会使直流功率调整至参考值。直流功率调整进程信号产生如图3所示。
2.2直流功率参考值异常的极间影响

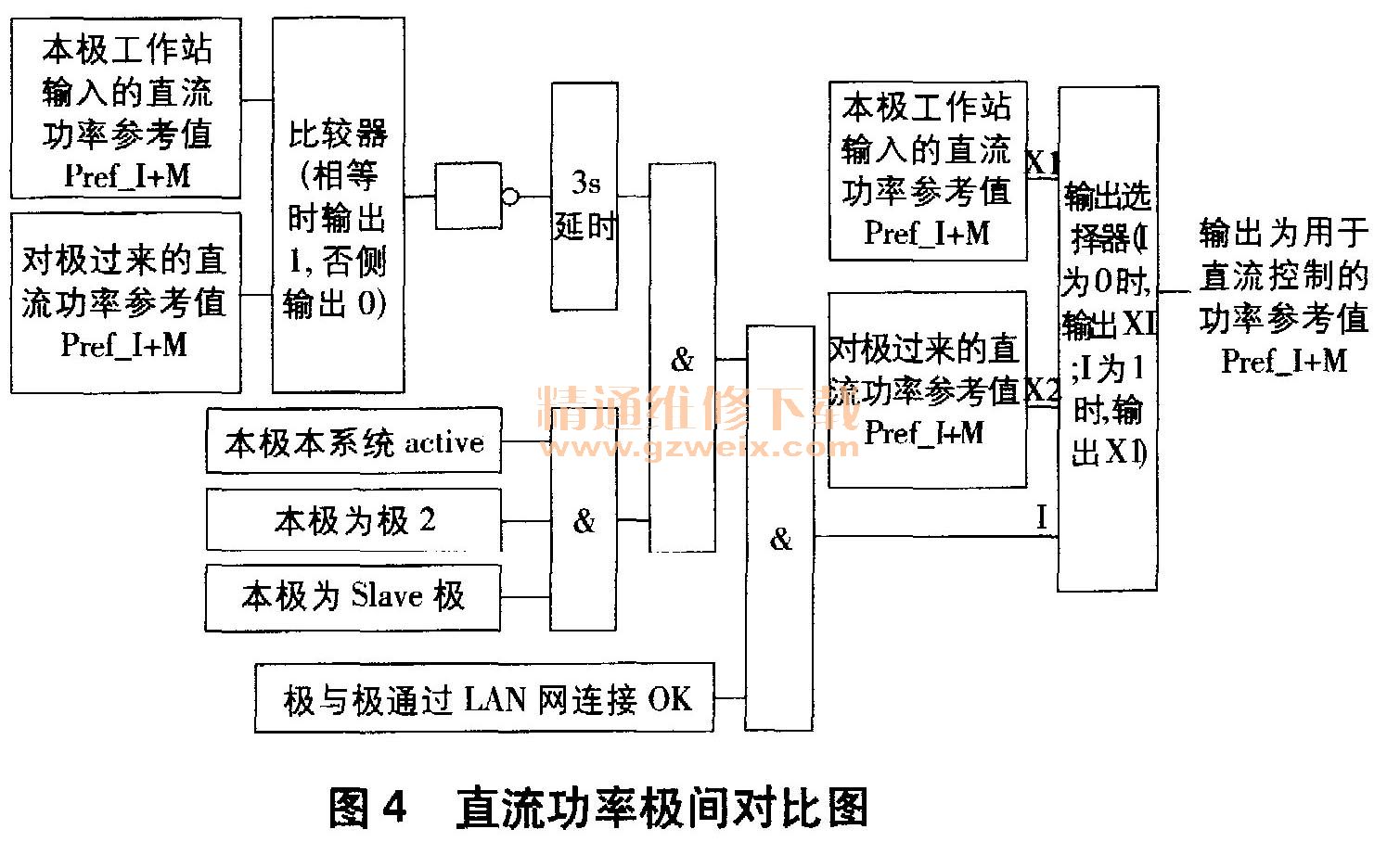

本极为极二且为从控极（正常情况极二为从控极），当本极与对极输入的直流功率参考值不一样时，延时3s，输出。至输出选择器的I，输出选择器输出的是对极传来的直流功率参考值，不是本极从工作站传来的直流功率参考值。因此，在宝安站极一未发功率调整IN PROGRESS进程信号，极二发出功率调整IN PROGRESS进程信号时，只有极二接收到新的功率调整指令。但是，由于直流功率极间对比经一定延时，因此极二功率参考值输出选择器输出变为极一的功率参考值（不是新的功率调整值）时，极二功率调整IN PROGRESS进程信号会复归。直流功率极间对比如图4所示。
2.3结论
宝安站直流功率自动调整异常是因极控未能正常收到工作站传输的功率调整指令。
3 工作站及LAN网监控层数据传输原理
3.1 LAN网结构及原理结论
