摘要：本文针对某变电站内电流互感器二次接线的绝缘测量时发现的A相和C相测试结果不合格问题，采用绝缘板外侧面和内侧面检查、接线盒二次线绝缘试验、温升绝缘测试等手段，确定是温升及老化改变二次接线绝缘板内部材质结构，出现过热老化现象，使得二次接线板绝缘降低，该材质的二次接线绝缘板存在家族性缺陷。

    1 存在的问题
    2016年6月，在对某变电站111间隔电流互感器进行二次绝缘测试时，发现A相和C相二次电流回路绝缘降低。该缺陷极有可能影响相关保护装置的正确动作，甚至威胁到电网的安全稳定运行。

    2 电流互感器二次电流回路接线形式
    该电流互感器为2009年生产的LGBW-110W2型干式户外电流互感器，额定电压为110kV，额定绝缘水平为126/200/480kV，额定电流比一次串联、一次并联分别为600/5，1 200/5，二次抽头为6组。

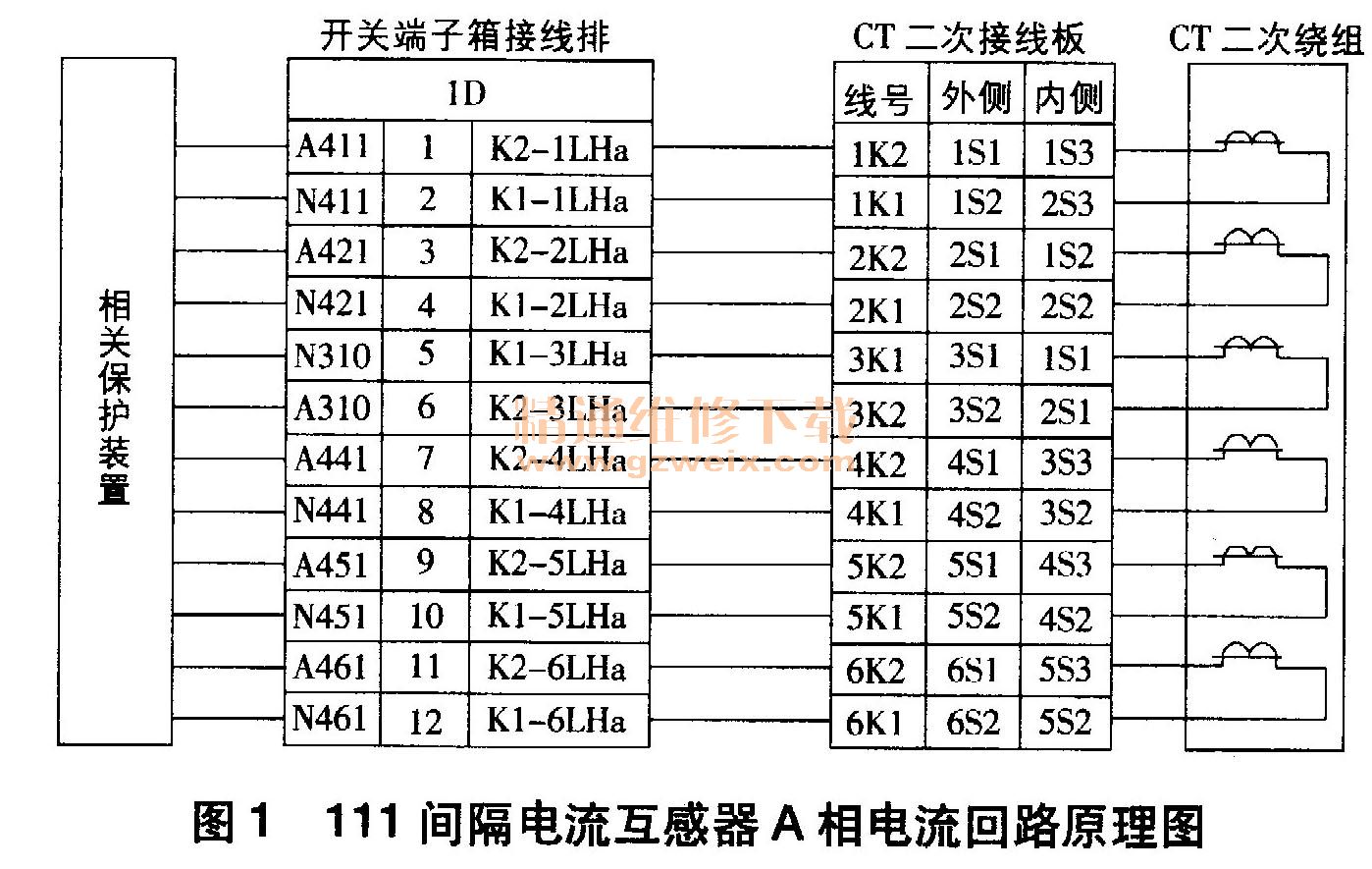

    该电流互感器采用全星形接线形式，各相二次电流回路接线方式基本相同，现以A相为例进行说明。A相电流回路原理图如图1所示，电流互感器底端二次接线盒接线板部分如图2所示。
