摘要：本文针对小水电上网线路电压越限原因进行分析，并提出可行的治理措施及建议。

    按照国标，配电网电压允许偏差10kV电网为－7％～7%、380V电网为－7％～7%，220V电网为－10％～7%，凡是电压偏差超出该标准范围的均称为电压越限。电压过高，会加速电气设备老化，降低电气设备使用寿命，严重时甚至可导致电气设备烧坏；电压过低，可造成开关、保护设备的动作不可靠，也会使电机绕组电流增大、温度上升，严重时甚至会导致电机绕组烧坏。有小水电上网的配电网线路往往存在电压越上限即电压偏高问题，而目前电网中的无功补偿设备常以电容器为主，缺乏降低电压必要手段，导致小水电上网较多的地区配电网电压偏高现象普遍存在。

    1 越限原因分析
    小型水电站多数未设置调节水库，不具备自动调节能力，降水较集中时很易造成区域电网发电或用电不均匀，从而导致电网线路电压显著提高。
    对于电网中的元件，电压损耗计算式为：
    △U=（PR+QX） /U（1）

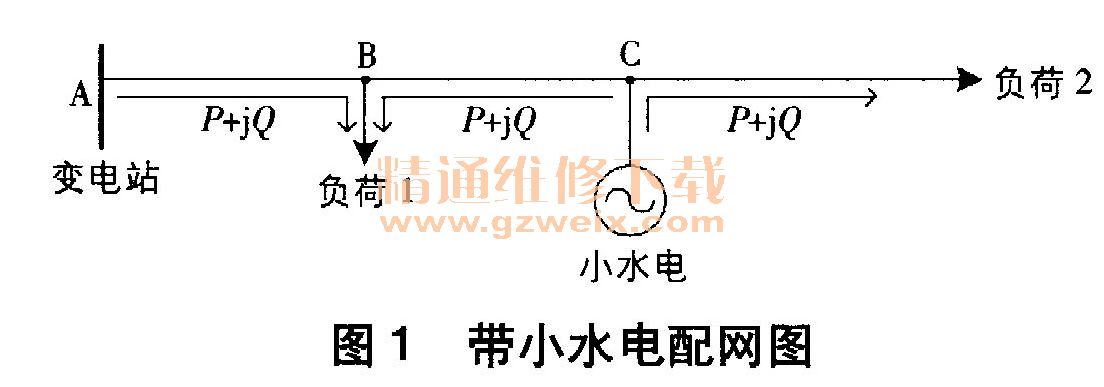

    若线路末端有电源供应，则P和Q会出现倒流现象，导致线路末端电压高出变电站电压△U，即线路末端电压高于变电端。如图1所示，根据潮流情况可知UA>UB、Uc >UB，当小水电输送至负荷1的功率较大时甚至会出现UC->UA。

    2 越限治理措施
    根据式（1）可知，R或X越大，△U就越大；P或Q越大，△U就越大。鉴于此，可考虑减少线路电阻或电抗，线路传输有功或无功，降低小电上网配电线路电压。
    将导线换成直径较大导线，可有效降低线路末端电压，但在实际操作过程中难度较大，停电操作会影响供电可靠性。水电机组进相运行或装设并联电抗器补偿，可降低线路传输的无功功率，同样可达到降低线路末端电压目的。从技术理论上讲，小型水电机组可进相运行，且经计算证明小型水电机组采取合适的进相运行措施有利于机组的稳定运行，防止水电机组在降水集中期产生过高电压，但是实际应用中，这种进相操作具有一定难度。进相操作难度具体体现在：小水电厂的机组运行值班人员素质普遍不高，缺乏进相运行经验；小型水电机组长期处于进相运行状态会影响机组运行的稳定性；小水电厂出于经济利益考虑，一般会选择抬高电压多发电，有排斥进相运行心理。并联电抗器补偿在技术上较成熟，一般电网企业均有着丰富的相关运行经验，并且其操作维护工作量小，是一种更为简单、可行的有效手段。
