2.2电厂AVC子站设备特点
2.2.1无功分配原则
电厂AVC系统无功运行方式采用等容量分配策略L1,即在无功限值范围内按调节裕度相同的原则进行分配,在各自的可调范围内总是具有相同额度的调控容量,分配量与有功出力相关性小,基本上可同时达到限值。
式中,n为参加分配机组的个数;Qimax为参加分配的第i台机组的最大无功容量;为参加分配机组的最大无功容量之和;Qi为分配到第i台参加分配机组的无功功率;QM∑为待分配无功功率。
2.2.2 AVC增减磁约束条件
(1)增励磁单方向闭锁:在加无功升压过程中,若机组达到加励磁约束条件之一,则立即停止对该机组的加无功升压作业;当所有机组达到加励磁约束条件之一时,将 “增励磁闭锁”信号发给主站。
(2)减励磁单方向闭锁:在减无功降压过程中,若机组达到减励磁约束条件之一,则立即停止对该机组的减无功降压作业;当所有机组达到减励磁约束条件之一时,将
“减励磁闭锁”信号发给主站。
(3)增减励磁双方向闭锁:在系统或机组发生停运、装置异常或通信异常时,AVC无法增励磁也无法减励磁,AVC功能自动退出,并将“增励磁闭锁”、“减励磁闭锁”两信号同时发给主站。除“有功限制”应退出AVC运行外,发生双方向闭锁,主站认为子站AVC系统故障,判为不合格点。
2.3电厂AVC子站控制逻辑原理

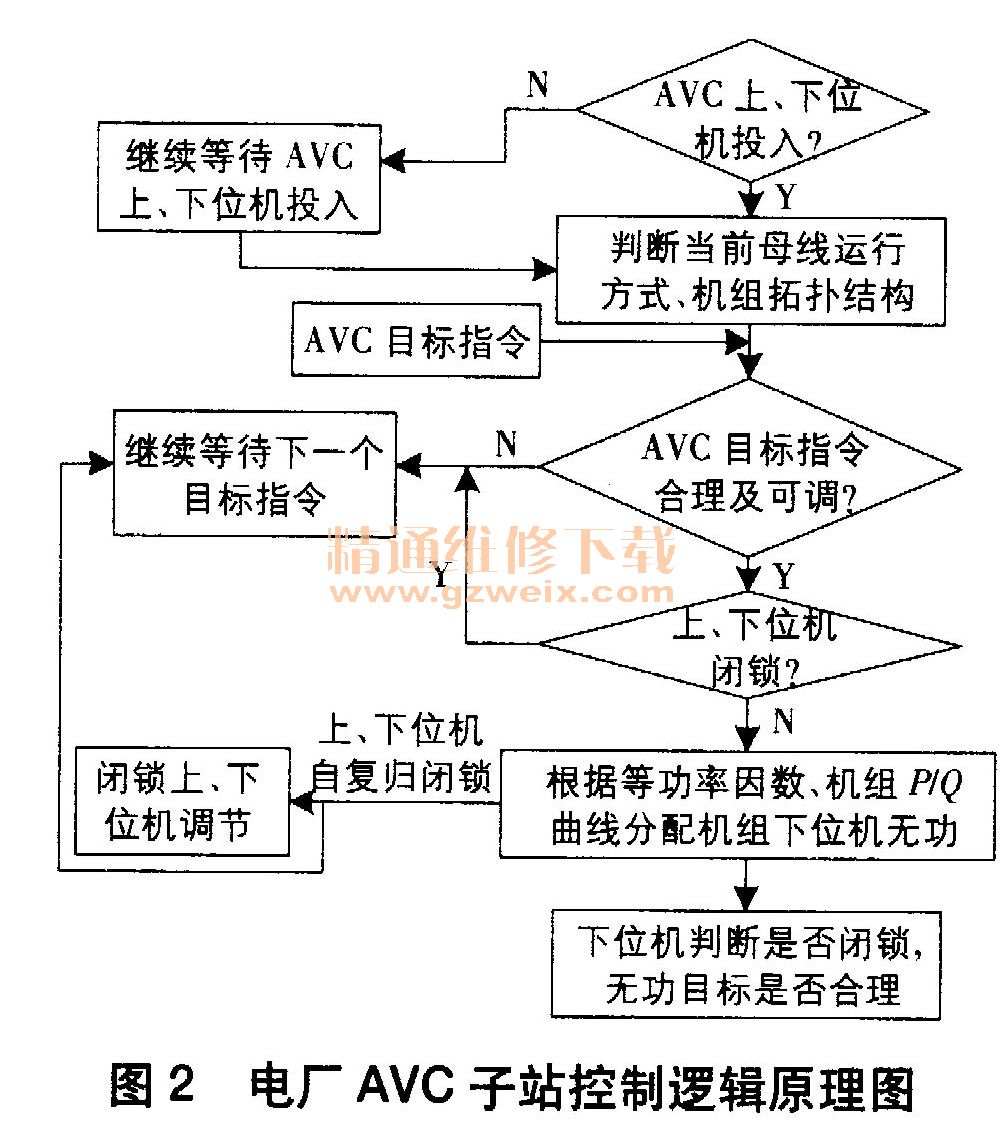

电厂AVC子站控制逻辑原理如图2所示。
2.3.1上位机软件执行过程
读取、判断AVC控制所需的输入数据,如系统是否闭锁、母线PT是否断线、母线电压是否越限、机组是否停运、通信是否故障、保护参数母线电压、机组无功、机端电压、厂用6kV电压是否越限闭锁、下位机信息等。若出现以上任一情况,则软件停止程序执行,直到上述量值全部正常。
2.3.2目标值判断与计算
AVC测量值采自RTU、AVR。为了减少测量值的扰动,软件会每400ms连续采集5个实时测量值(如母线电压、发电机无功)数据后进行平均计算,来得到一个测量值。
网调AVC主站每5min下发1次母线电压目标增量值,由远动系统将目标值通过485串口通信方式、102通信规约(问答式)传送至AVC上位机,再通过上位机软件计算,得出母线电压计划值(实测电压士增量值)。上位机判断AVC主站下发母线电压目标值是否过大(单次目标值需不大于2kV),若目标过大则启用目标抖动保护程序。
若母线电压实测值与计划值偏差不大于0. 5kV,则无需下一步调节,否则开始新的一次调节。
2.3.3无功及励磁调节
上位机通过计算得出全厂无功,并按等容量分配原则平均分配给2台机组下位机,同时上位机判断当前无功目标是否越限。若越限则闭锁调节,否则开始以400m、脉宽、9Mvar步长向励磁AVR发出增减磁脉冲。若无功目标与实测偏差大于9Mvar,则需发出2次增减磁脉冲指令,中间时间间隔为8s(此值参考励磁动作时间与采样时间,可防止采样周期过短而导致的超调现象),无功目标与实测偏差在死区范围(5Mvar)内时停止调节。调节期间,若长时间机组无功不能到达无功目标值死区范围内,则需查看机端电压、厂用电压、母线电压、无功出力是否已达到限值。
