电厂AVC调节合格率低原因分析及对策
来源:电工技术  作者:佚名  2017-06-12 07:52:40

    摘要:本文通过分析电厂2台机组AVC调节合格率低原因,确认AVC子站软件参数设置不合理、电压测量死区偏大是主因。通过优化参数,解决了AVC调节合格率低的问题。

    1 问题的提出
    随着电力工业的不断发展进步,对电力系统的自动化程度和稳定性要求也越来越高,电压问题已不只是一个供电质量问题,还是关系到大系统安全运行和经济运行的重要问题。如何优化控制电压,提高电压质量,降低系统网损成为供电企业调度运行人员日益重视的问题。近年来,自动电压控制(AVC)技术的研究得到了长足发展,成熟的AVC技术也逐步运用在发电厂机组的运行中,解决了电网运行中面临的无功电压问题。
    作为西北电网自调火电机组之一的京能宁东电厂,其2台660MW机组自2011年3月投产时,就投运了电厂AVC子站设备—上海惠安生产的PowerAVC 3000装置。近年来,随着西北电网对AVC装置管理要求的提高,电厂侧AVC子站必须在调节精度、响应速度、投入率、调节合格率等技术指标上最优程度地满足要求。从目前运行情况来看,主要问题是2台机组AVC调节合格率较低,达不到要求。

    2 电厂AVC子站配置及控制情况
    2.1电厂AVC子站拓扑结构

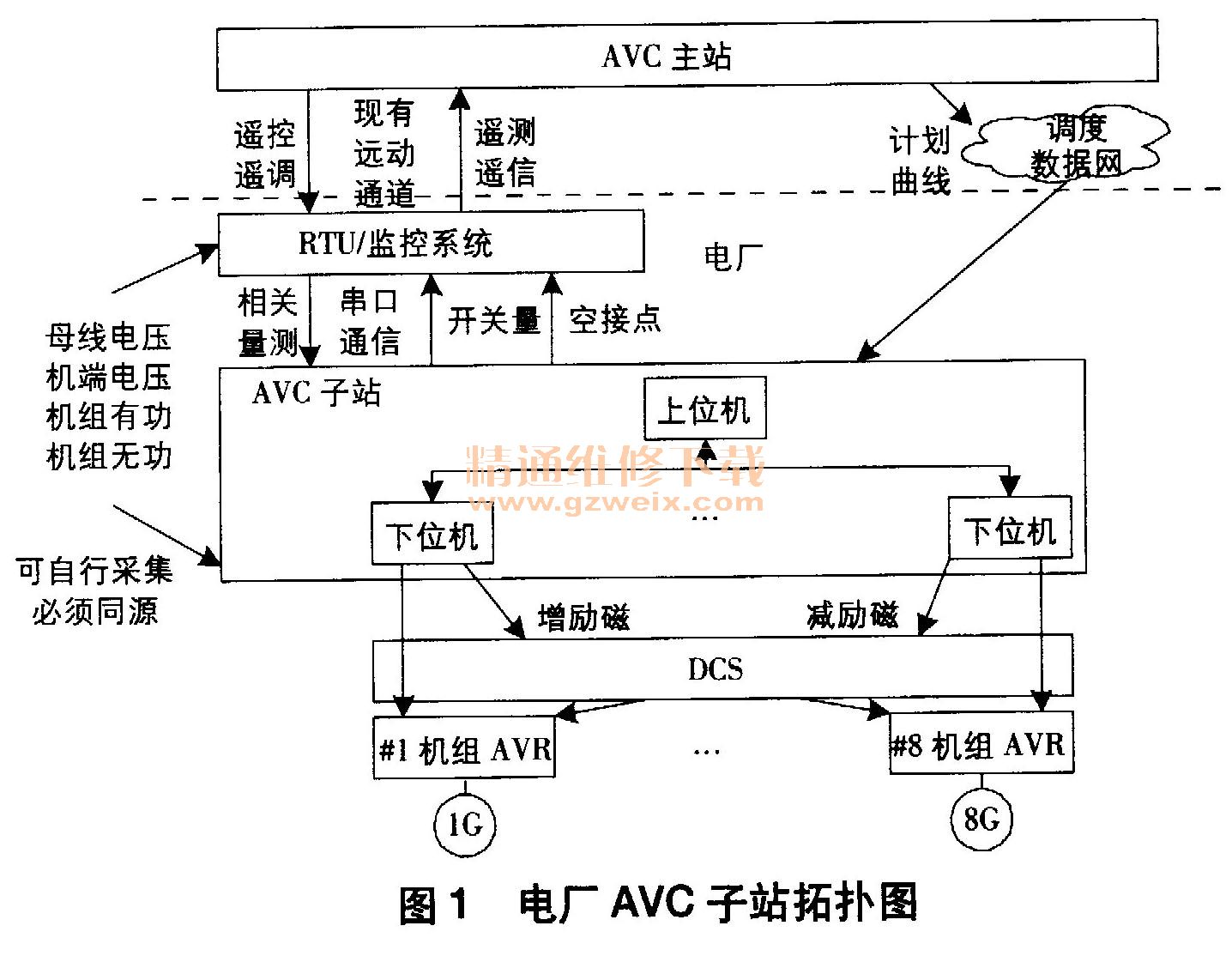

    电厂AVC子站拓扑结构如图1示。电厂AVC子站由2台上位机(互为冗余)、2台下位机(每台下位机控制1台机组)组成,与西北电网的AVC主站共同组成全网AVC系统。

    AVC子站系统先通过SCADA(数据采集与监视)系统远动专线接收西北电网调控中心AVC主站下发的电厂侧750kV母线电压目标值,再合理分配给对应于每台机组的AVC下位机。下位机将遥调信号发送至励磁调节器,通过励磁调节器控制发电机无功功率输出。发电机无功出力与机端电压受其励磁电流的影响,当励磁电流发生改变时,发电机的无功出力与机端电压也随之增减,并由主变进一步影响母线电压,从而实现对母线电压的自动控制。

[1] [2] [3]  下一页
