3 减振防舞阻尼弹簧相间间隔棒防舞动方案

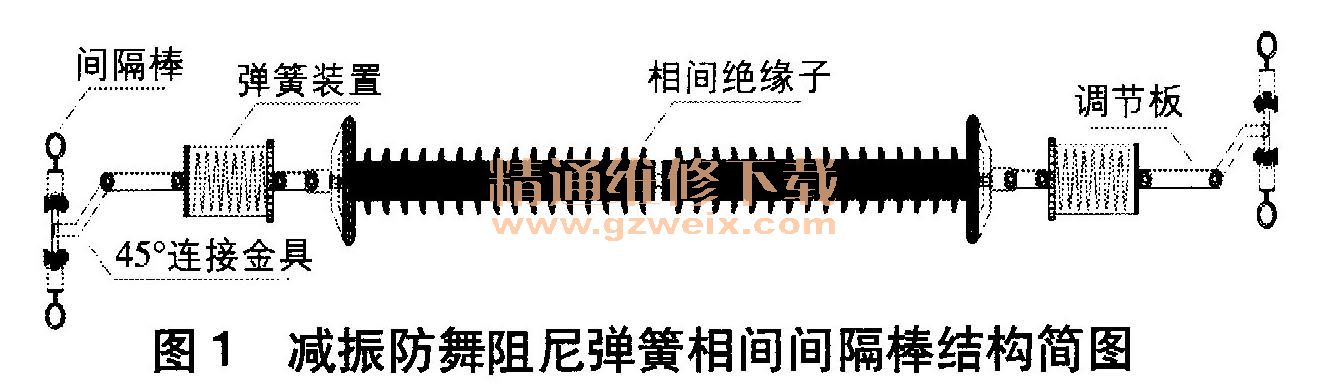

在输电线路舞动预防治理中，采用相间间隔棒防舞动效果显著，但是普通相间间隔棒易变形和弯曲，自身调整能力较差，并且承受着较严重的疲劳载荷，长期疲劳后易造成连接金具损坏。为此，在普通相间间隔棒装设减振防舞阻尼弹簧装置和45°连接金具来双重抑制导线舞动。弹簧装置有一定的吸能减振特性，也能有效减小微风振动引起的振幅，而45°连接金具也有抑制扭转舞动效果，所以弹簧减振装置与45°连接金具结合在理论上达到了联合防舞效果，大幅提高了输电线路的运行安全性和可靠性。减振防舞阻尼弹簧相间间隔棒结构如图1所示。
通过导线疲劳振动试验系统模拟导线的实际运行状态，并分析减振防舞阻尼弹簧相间间隔棒防舞性能。由于输电线路导线舞动位移较大，因此可通过观察舞动垂直方向和水平方向的位移来判断舞动危害程度，进而判断减振防舞阻尼弹簧相间间隔棒的抑舞性能。

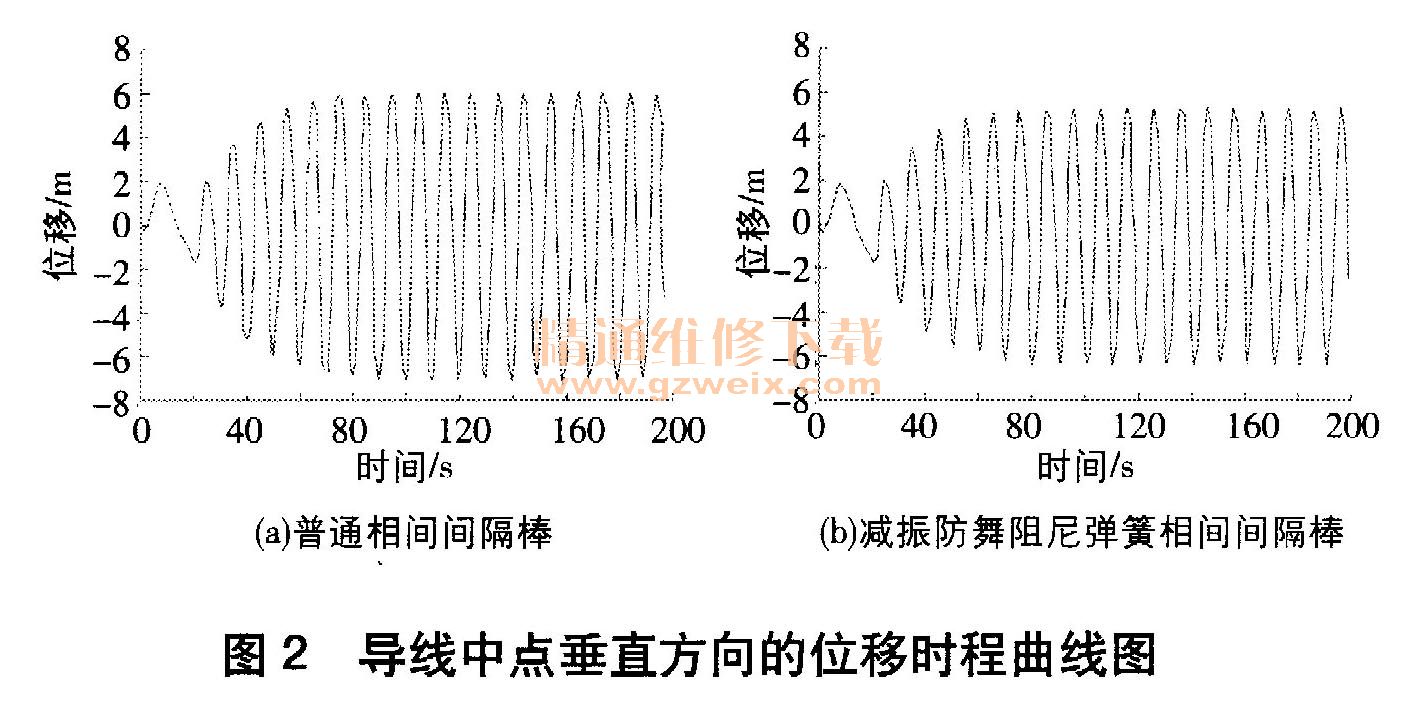

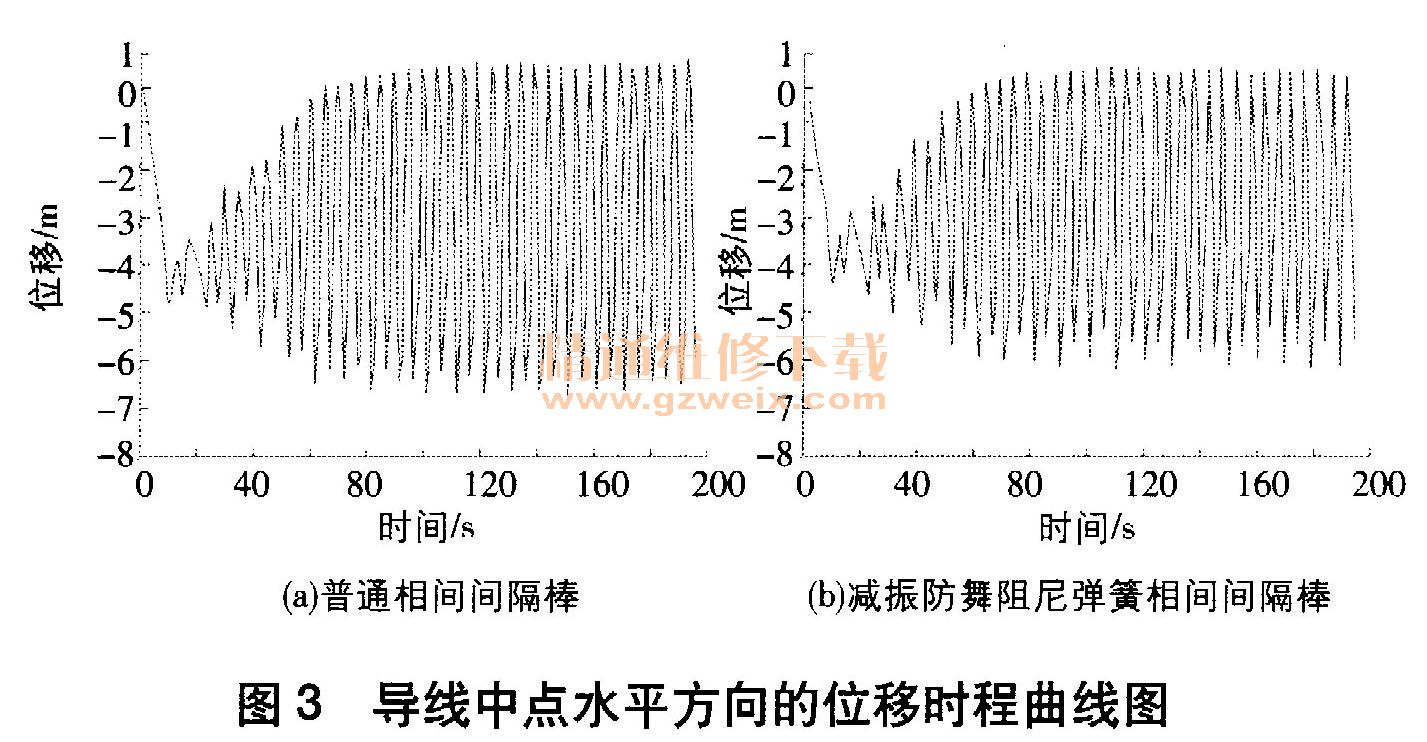

借鉴ANSYS中的单点重启动分析模拟导线舞动，每计算一步提取一次结果，计算导线此时所受到的空气动力荷载后，对导线重新加载，此步骤重复多次，直至稳定状态。加载完毕后，分别提取暂态稳定后导线中点垂直方向和水平方向的位移数值，如图2、图3所示。
导线上安装普通相间间隔棒和减振防舞阻尼弹簧相间间隔棒的防舞效果可用振幅降低率β来评估：
式中，Ab、Aa分别为安装普通相间间隔棒和减振防舞阻尼弹簧相间间隔棒时导线的振幅值。

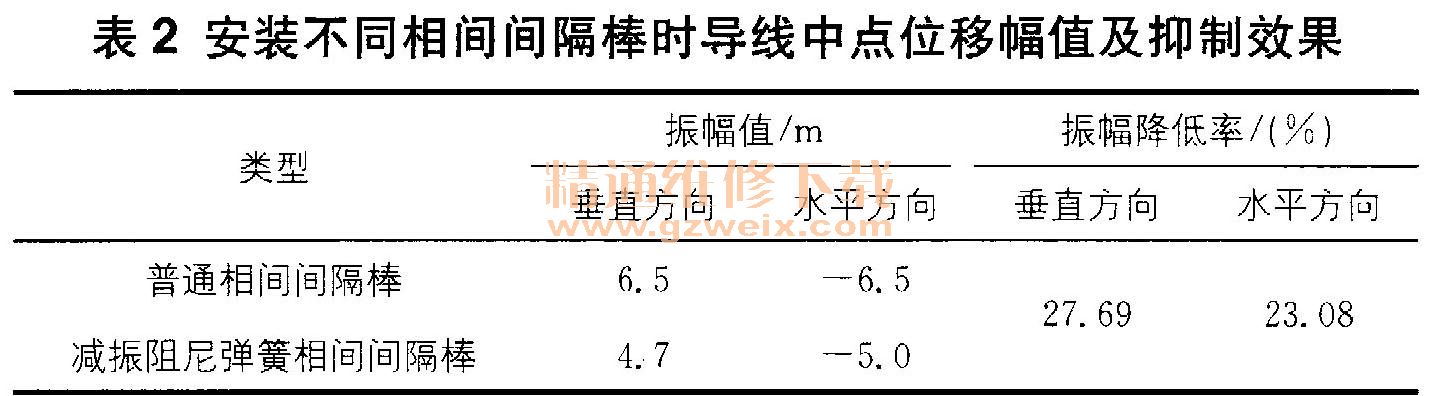

通过模拟分析可知，安装减振防舞阻尼弹簧相间间隔棒时，导线振幅垂直方向和水平方向的位移比安装普通相间间隔棒时有明显减小（见表2），安装减振防舞阻尼弹簧相间间隔棒时导线两个方向的位移均较小。这从理论上证明了减振防舞阻尼弹簧相间间隔棒较普通相间间隔棒在防舞性能方面优越。
减振防舞阻尼弹簧相间间隔棒的优越性主要体现在自身弹簧装置对动荷载的自我调整和45°连接金具的祸合扭转。导线舞动所产生的动荷载会引起弹簧装置内弹簧的伸缩运动，而弹簧的伸缩运动会消耗部分动荷载，达到吸能减振的效果；经过特殊设计的45°连接金具与子导线间隔棒间可灵活转动，解决了扭转困难引起的导线舞动问题。
4 结束语
本文结合输电线路舞动典型案例及其后期防舞改造中采用普通相间间隔棒时出现的弯曲、变形等问题，提出了减振防舞阻尼相间间隔棒。该新型相间间隔棒在理论模拟中能更有效地减小输电线路发生舞动事故的概率，进而避免输电线路因舞动而造成的断线、跳闸、倒塔等事故，最终降低了输电线路舞动对电网的影响，提高了输电线路运行的可靠性和安全性。
