水电厂监控系统LCU稳压电源切换时间测试方法
来源:电工技术  作者:佚名  2017-07-06 13:52:04

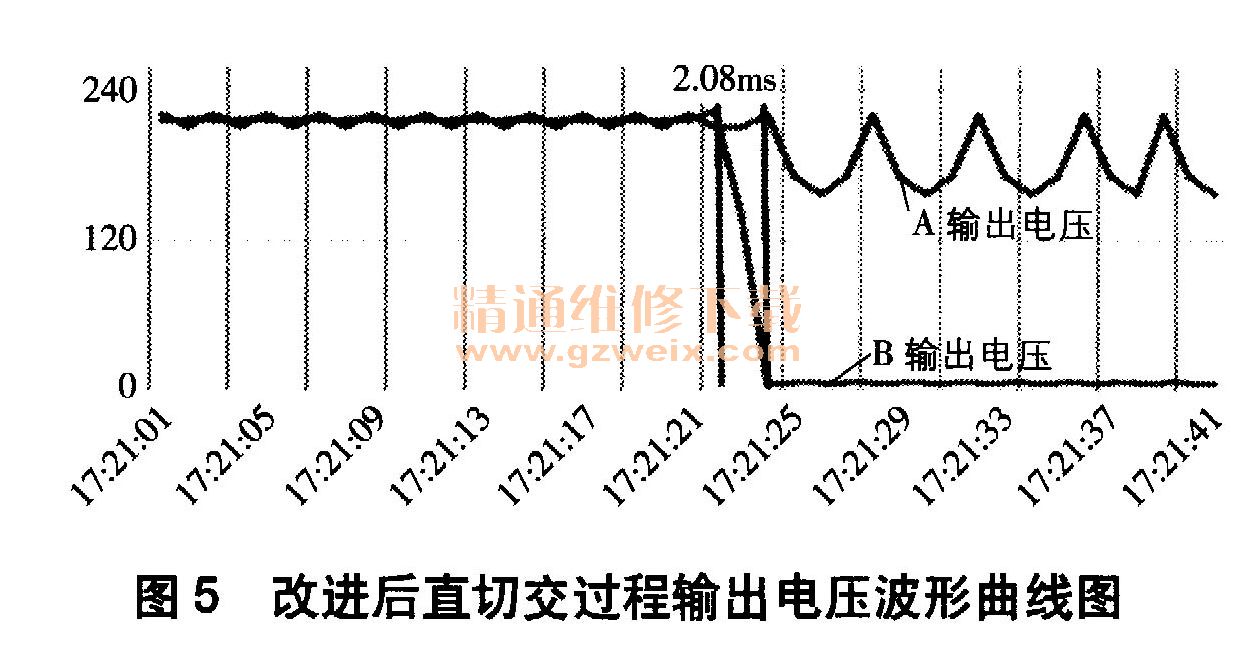

    (2)直流切换为交流,输出波形录取方法。在交流切换为直流试验结束后,恢复交流电源。检查LCU稳压装置是否自动切换为交流输入电源供电,LCU各屏柜内PLC的CPU电源模块、I/O模件等是否掉电或异常,并录取切换过程中输出电压的波形。同理,在交、直流双路输入电源同时供电时,在原测试方法基础上,在电源装置的输入端(图1中K2空开的输出端)中断电源监视接入示波表的另一波形。断开直流电源即断开K2空开,LCU稳压装置是否由交流输入电源供电,检查LCU屏柜内PLC的CPU电源模块、I/O模件等是否掉电或异常,并录取切换过程中输出电压的波形,录波完成后恢复直流输入电源。当双路同时供电时,直流切换为交流的输出电压波形如图5所示(其中A为电源装置直流输入端电压波形,B为电源装置输出端电压波形),在中断电源的瞬间,输出电压无明显变化,切换时间为2. 08ms。

    2.3改进方法的意义
    通过对比原测试方法和改进方法,可看出改进方法不仅能有效对比中断输入电源与输出电源波形,还能直观地将输入电源电压的跌落幅度和持续时间与监控系统LCU电源的掉电保持时间进行比较,并能判断出切换过程是否有足够的安全裕量。这使得LCU稳压电源测试更合理,冗余切换时间更准确,能及时确认不满足切换时间要求的稳压装置,以便在检修期间进行处理或更换,从而确保电源系统具备完善的冗余功能。

    3 其它建议
    正常情况下,LCU稳压电源装置以交流输入电源(220V)为主用供电。交流输入电源经装置内部元件整流为220V直流电源,整流输出的直流电源与第二路输入直流电源间采用二极管进行隔离。交流输入电源发生断电或故障时,自动切换至直流供电电源,保证输出电源不间断供电。在切换过程中,还应监视以下状态。
    (1)切换装置应动作正确、可靠,电源模块的负载分配应正确、合理,控制设备不应出现掉电情况。
    (2)切换过程应短暂,不能造成控制器、触摸屏等重启或死机。
    (3)采用手持式数字万用示波表FLUKE196C/668S监视电源输出电压,检查电压有无波动或跌落,以及过程持续时间。
    (4)监控系统应能检测到试验中所产生的电源失去等故障,并发出相关报警信息。测试中每操作一步,应检查相应模件或设备的指示是否正确,在报警画面中查看有无对应的报警信息,相关诊断画面是否对当前状态进行了正确的显示。
    (5)在每次切断一路电源或恢复中断电源时,监控系统LCU都应正常工作。

    4 结束语
    通过对比、分析两种测试波形可知,原测试方法会影响试验结果判断,而改进的测试方法能更直观、准确地表明切换过程中输出电压为不间断电压,增强了LCU稳压电源系统的安全性,对水电厂监控系统LCU的安全运行具有重要意义。改进后的测试方法更完善、准确,对水电厂监控系统LCU稳压电源切换时间测试有借鉴意义。
