摘要：本文针对当前水电厂监控系统LCU稳压电源切换时间测试方法不足，影响到LCU供电可靠性，分析并提出改进测试方法，以求能更准确侧量水电厂监控系统LCU稳压电源切换时间。

    0 引言
    监控系统LCU稳压电源切换时间测试，是为了检测监控系统LCU的供电可靠性。当某路供电电源发生故障时，会自动切换到另一路备用供电电源，切换过程中的输出电源应不间断。通过录取切换过程中监控系统LCU稳压电源输出电源波形，可分析切换时间是否满足监控系统供电要求，从而判断监控系统LCU供电可靠性。测试电源稳压装置冗余切换功能及时间的正确性，对发电机组安全运行具有重要意义。
    关于水电厂监控系统LCU稳压电源切换时间的测试方法，在DL/T 5065-2009《水力发电厂计算机监控系统设计规范》、DL/T 1009-2006（（水电厂计算机监控系统运行及维护规程》、DL/T 578-2008《水电厂计算机监控系统基本技术条件》、DL/T 822-2012《水电厂计算机监控系统试验验收规程》等相关标准中并未明确写明，只对测试结果进行了简要要求。从测试记录和报告来看，目前监控系统LCU稳压电源切换时间测试存在以下问题：只录取电源稳压装置的输出电压波形，不足以说明冗余切换过程；录取的输出电压波形不能准确、直观地说明切换时间是否在5ms以内；录取的输出电压波形，不能准确说明切换过程中是将交流输入切换为直流输入供电，还是将直流输入切换为交流输入供电。为避免上述问题影响到测试波形的判断，本文提出了测试改进方法。

    1 LCU稳压电源装置介绍
    LCU稳压电源装置作为水电厂监控系统的重要冗余切换装置，输出220V直流电源，分别供给PLC的CPU电源模块、I/O模块及端子、其它仪表装置等。

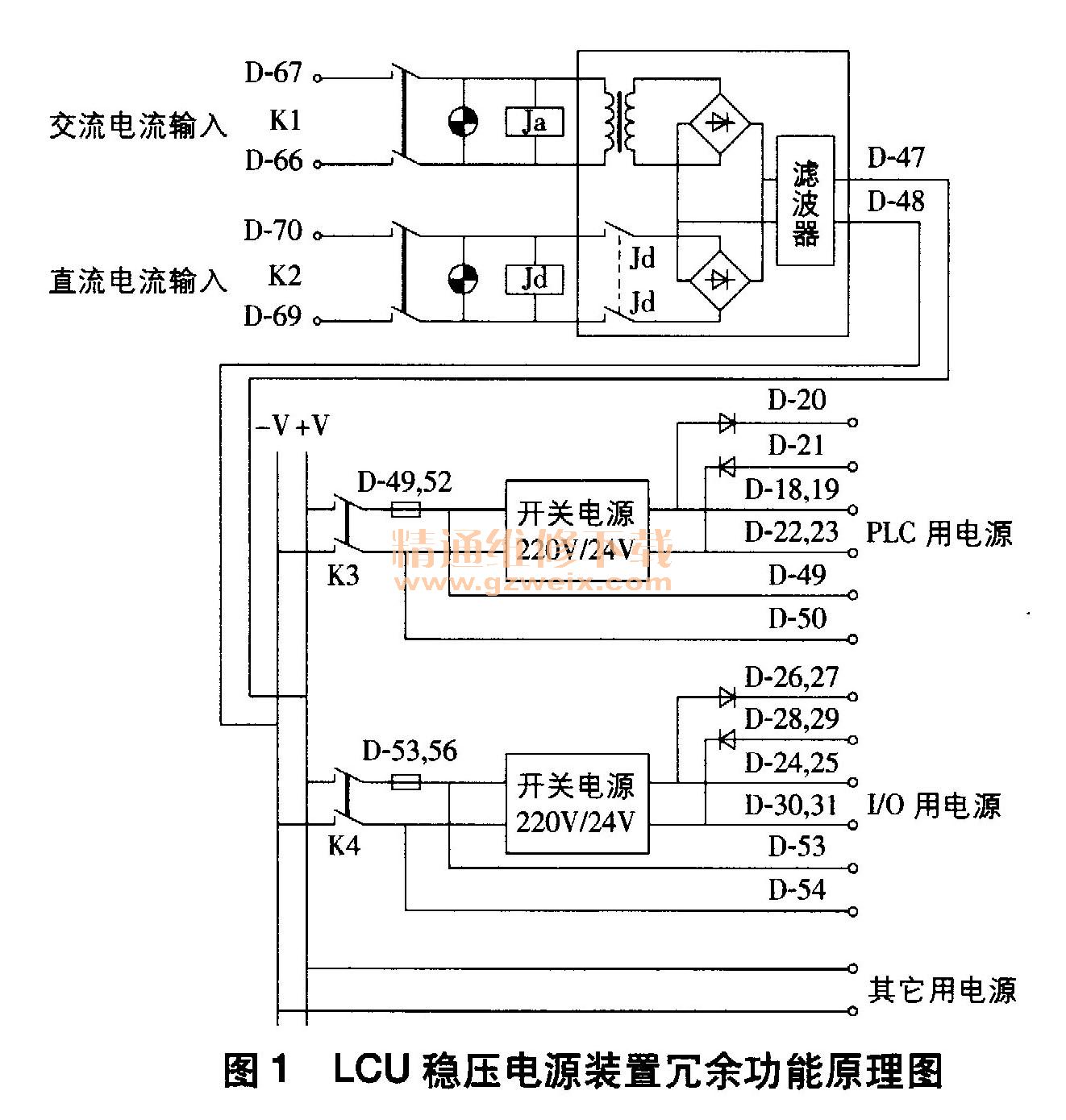

    LCU稳压电源的冗余功能主要体现在电源装置供电进线分别引入两路独立电源，一路为220× （85％～110%）V交流电源，另一路为220×（85％～110%）V直流电源，输出端为直流电源。为保证输出电源不间断，当其中一路输入电源消失或故障时，应自动、快速切换至另一路电源供电。LCU稳压电源装置冗余功能原理如图1所示。

    2 LCU稳压电源测试方法介绍及对比
    2.1原LCU稳压电源测试方法一

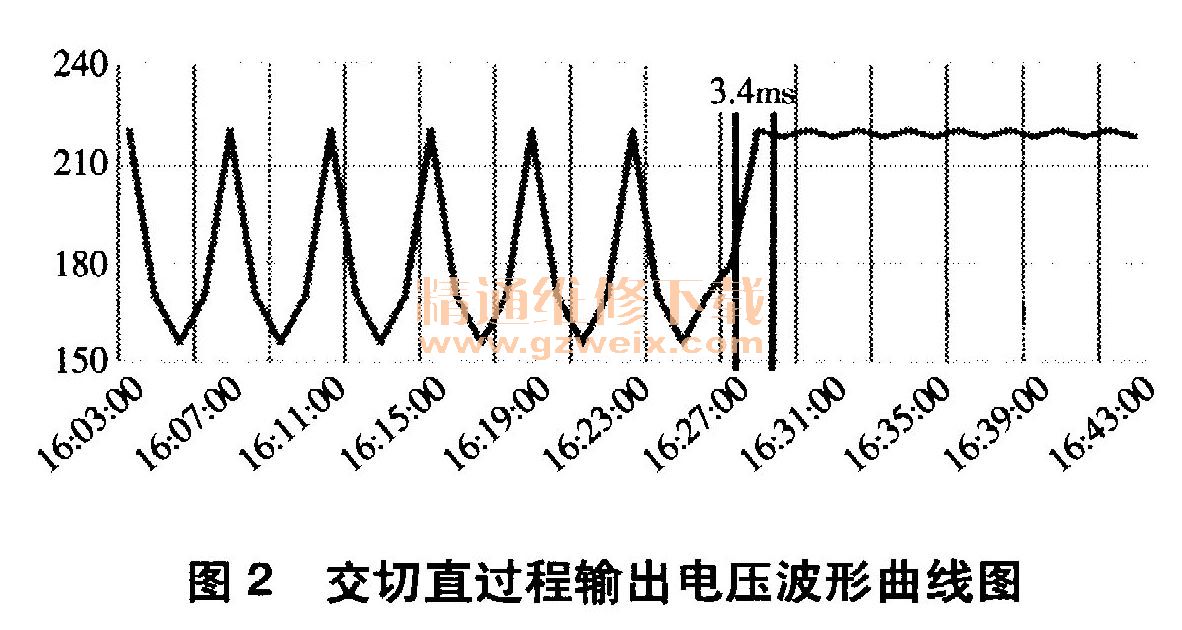

    （1）交流切换为直流，输出波形录取方法。将手持式数字万用示波表FLUKE196C/668S可靠连接在监控系统LCU电源装置输出端（图1中D-47，D48），设置合理的时间分辨率和电压量程，模拟交流输入电源故障。断开交流输入电源空开，观察示波表波形，并按下示波表“HOLD”键记录波形。交流切换为直流过程输出电压波形如图2所示。

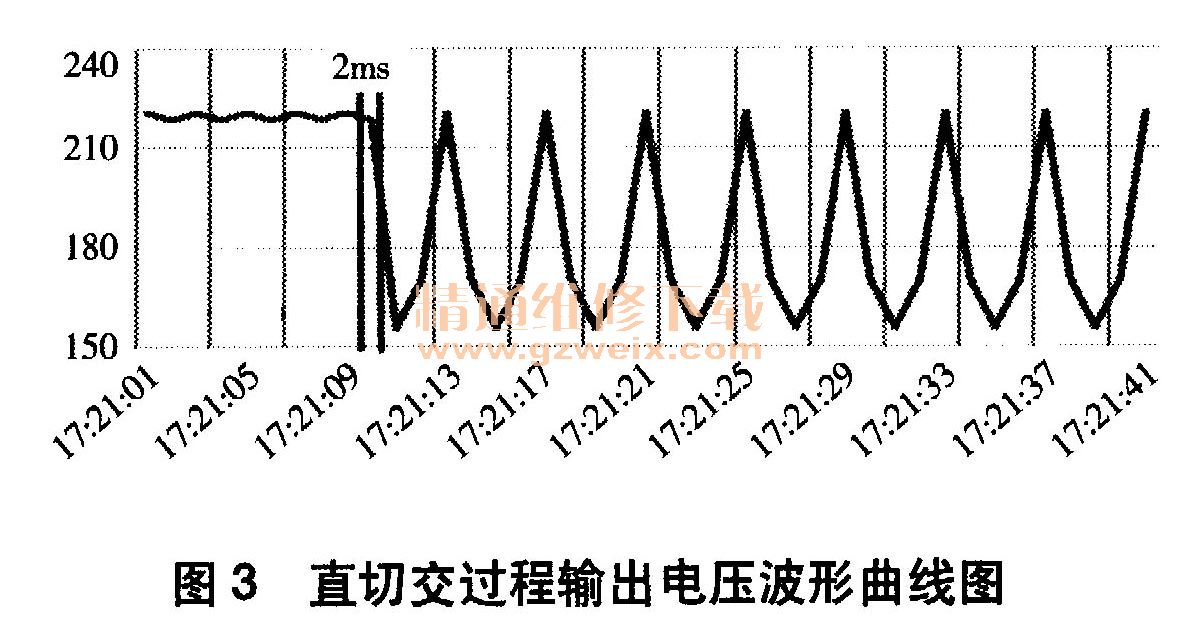

    （2）直流切换为交流，输出波形录取方法。采用交流切换为直流同样的方法，模拟直流输入电源故障。断开直流输入电源空开，观察示波表波形，并按下示波表“HOLD”键记录波形。直流切换为交流过程输出电压波形如图3所示。

    2.2 改进的LCU稳压电源测试方法
    （1）交流切换为直流，输出波形录取方法。当交、直流双路输入电源同时供电时，在原测试方法基础上，在电源装置输入端（图1中K1空开的输出端）中断电源监视接入示波表的另一波形。断开交流电源即断开K1空开，检查LCU稳压装置是否自动切换为直流输入电源供电，LCU屏柜内PLC的CPU电源模块、I/O模件等是否掉电或异常，并录取切换过程中输出电压的波形。当双路同时供电时，交流切换为直流的输出电压波形如图4所示（其中，A为电源装置交流输入电压波形，B为电源装置输出端电压波形），在中断电源瞬间，输出电压无明显变化，切换时间为3. 52ms，输出电源电压平稳，没有明显波动和变化。
