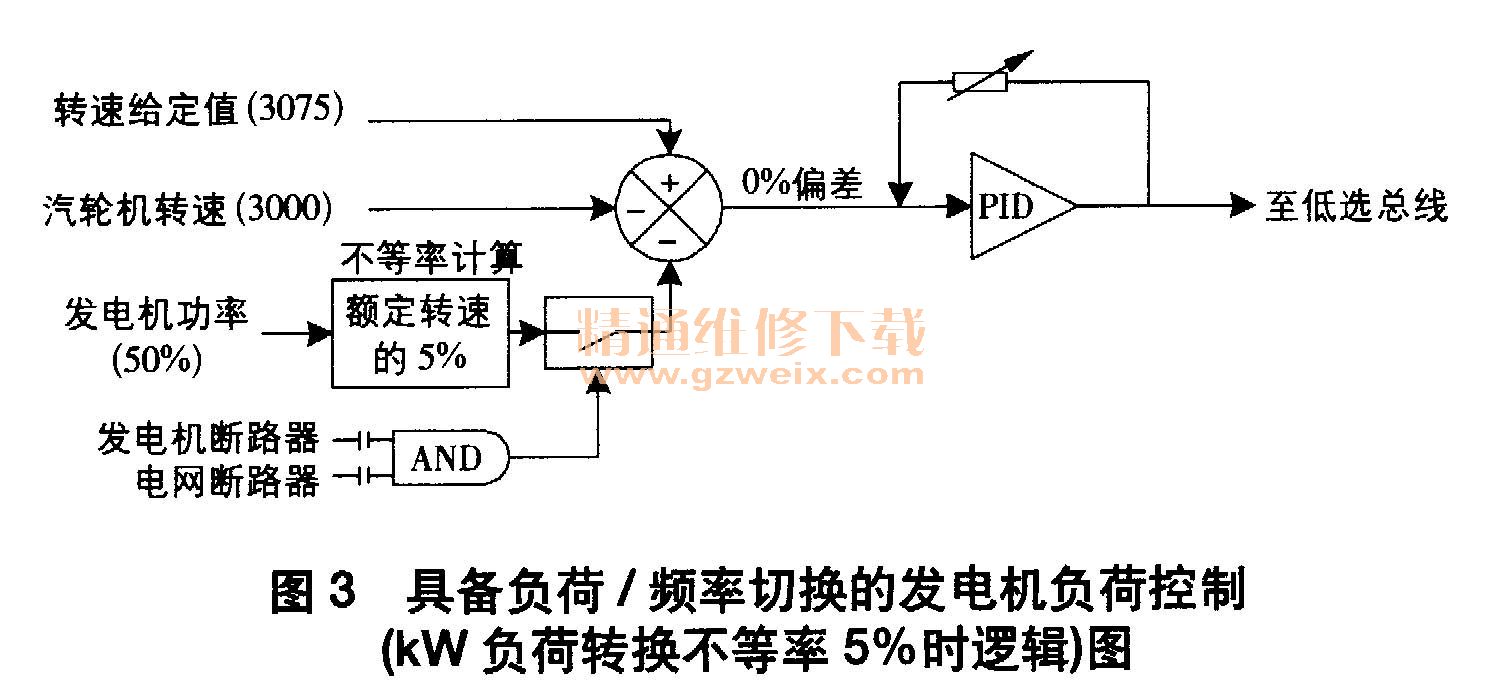

“不等率”来源于当另一个参数（机组负荷）被反馈到转速PID的求和节点时单机运行机组的转速对负荷增加的响应，也称为PID的第2控制参数。代表机组负荷的第2控制参数被反馈给505E的转速PID使其能控制2个参数，即在单机运行时控制转速，在无穷大电网中并列运行时控制机组负荷。通常，磷肥生产中硫酸余热发电汽轮机所发电能仅占用电负荷的30％左右，发电机组基本运行在与无穷大电网并列状态，投用505E内的kW不等率功能，相当于在发电机并网运行时引入了发电机kW功率反馈，对稳定负荷和蒸汽流量能起到关键作用。若仅依靠转速反馈，则机组负荷易受到电网频率（同步转速）波动的影响。发电机负荷控制逻辑如图3所示。

    在调试过程中，如果不使用kW不等率进入调节，在没有用压力自动控制时，电网频率的轻微变化会造成汽轮机组发电负荷变化，电网同步转速变化0.1％时，机组负荷会跟随变化16%，引起蒸汽压力波动。投入kW不等率后，即使不投压力自动控制，负荷变化也能控制在3％以内，蒸汽压力不会发生波动。
    4.4改进505E控制逻辑
    505E控制器有4个可根据需要进行组态使用的PID调节器，最基本的是转速PID和抽汽PID，可根据需要组态的是辅助PID和串级PID。基本的输入信号是转速、发电机功率、进汽压力、背压压力和抽汽压力信号，输出信号是高压调门和低压调门4～20mA控制信号。

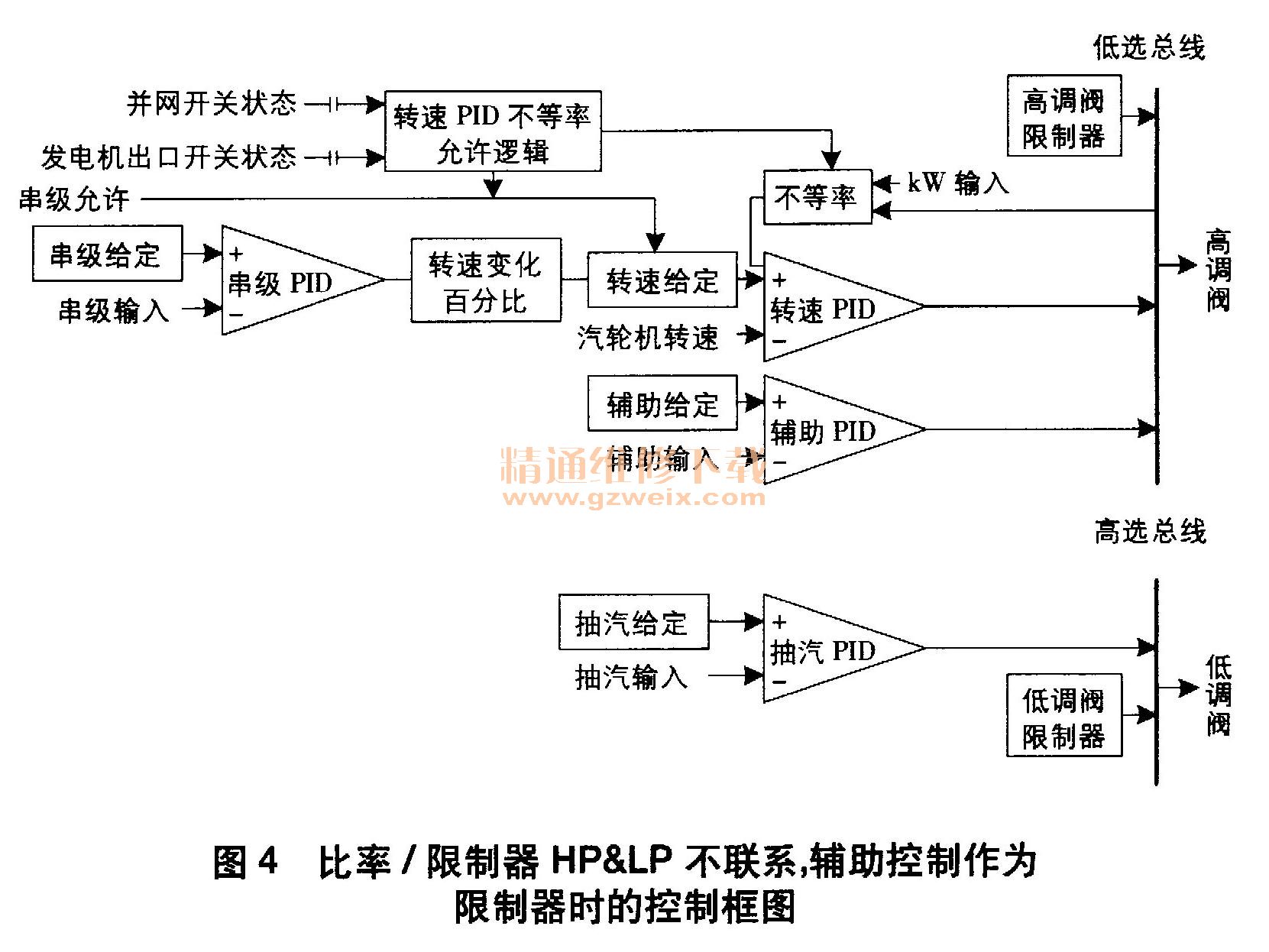

    通常，505E转速PID和辅助PID的输出通过低选总线送给ratio（比率）/limiter（限制）功能块（使用高低压不联系调节后无比率功能），串级PID的输出作为转速PID的给定值，抽汽PID的输出进入ratio/ limiter，高调门控制信号与高调门限制信号经低选器后送阀位控制器控制高调门的开度，低调门控制信号与低调门限制信号经高选器后送阀门控制器控制低压调门的开度。当505E控制发电机组时，只有在发电机出口断路器和电网断路器都闭合时，串级PID才能参与过程控制，也就是说发电机并网运行时才投入进汽压力控制，此时必须用辅助PID设置功率限制器，以防止进汽压力高时发电机过负荷。高调阀通过505E的转速、串级或辅助PID（限制发电机超功率）来调节，低调阀仅能通过以抽汽压力输入的抽汽PID来调节。这种互不联系的配置允许汽轮机的进汽压力控制不受排汽流量变化的影响，从而保证硫酸锅炉和汽轮机拖动的风机的压力稳定，整个磷肥生产蒸汽的稳定。改进后的505E控制逻辑如图4所示。

    4. 5使用505E内置的ACT Linearization
    505E对蒸汽流量的判断基于调门的行程，所以使用505E前必须在停机时用ACT Linearization执行机构线性化）功能校准调门与4～20mA控制电流间的线性关系，具体操作按CH85018-V2说明书。通过505E输出的420mA值，调整高、低压调门行程的对应性，可缓解调门与4～20mA的非线性度，提高控制精确性。
    5 结束语
    磷肥生产汽轮发电机组属于双参数、多调节、多变化因素的过程控制。引入进汽压力优先控制，采用高低压不联系调节，嵌套kW发电负荷的辅助反馈，可实现以热负荷定电负荷，应对蒸汽热负荷变化工况下的稳定调节。通过优化抽／补汽汽轮机控制器505E控制逻辑，机组可在限制范围内任意热负荷（电负荷）状况下稳定运行，从而提高了运行的经济性。
