电力系统电容电流补偿的分析及优化
来源:电工技术  作者:佚名  2017-07-10 09:04:56

    摘要本文通过计算分析10~35kV配电网中的电容电流,阐述消弧线圈在中性点不接地系统中应用的必要性,介绍消弧线圈的容量和接地变的选择,并通过对比两种消弧线圈装置的工作原理及优缺点,提出适合的电容电流补偿方案。

    金新化工总降站供电电压等级为110kV,经总降2台容量为50000kVA的主变降压为10kV,10kV为中性点经消弧线圈接地系统。总降10kV其中一条出线经1台容量为12 500kVA的35kV升压变供电东明矿业,35kV为中性点不接地系统。在新增用电项目后,该电力系统扩容,线路增多,电容电流增大,需重新计算原总降10kV消弧线圈容量是否满足系统补偿要求。

    1 系统电容电流工程实用计算
    10kV电缆线路单相接地电容电流为:

    式中,S为电缆芯线的标称截面积,mm2 ; Ur为线路额定线电压,kV; l为线路长度,km; Ic为接地电容电流,A。

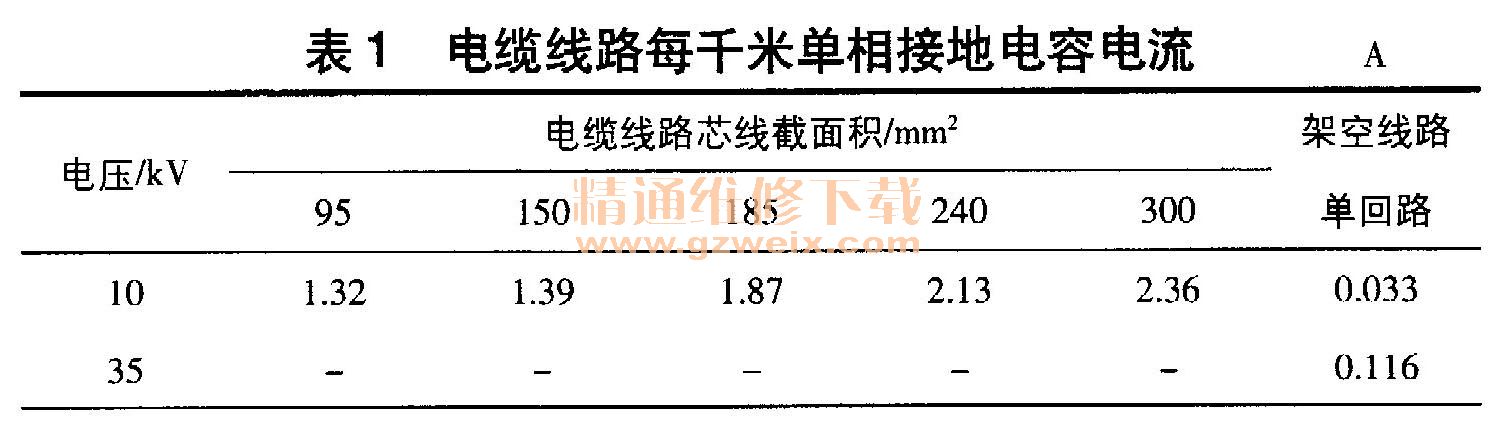

    总降10kV至各配电室及配电室至高压电机的电缆截面积分别有300、240、185、150、95mm2类型。由式(1)、式(2)计算出对应截面电缆每千米的电容电流,见表1.

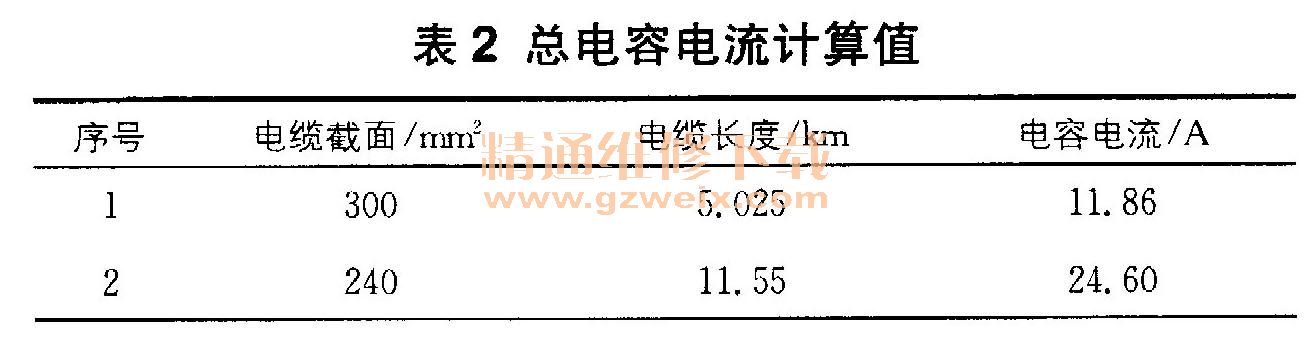

根据厂内电缆信息计算电容电流(见表2),目前系统中仅线路电容电流就有77A。

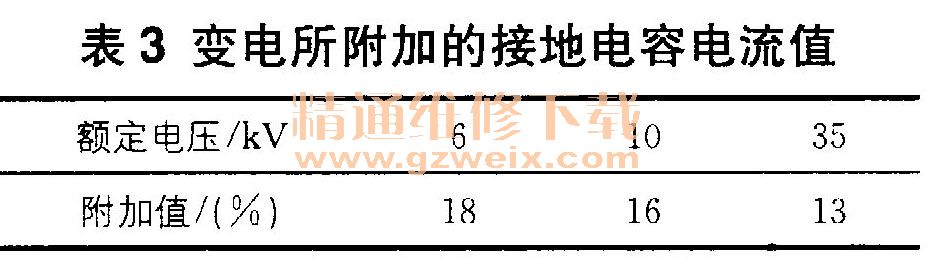

    电网中的单相接地电容电流由电力线路和电力设备(同步发电机、大容量同步电机及变压器等)的电容电流组成。电力设备的电容电流附加率见表3。

    由表3可计算出10kV系统电容电流附加12. 17A、35kV系统电容电流附加0. 121A,则全厂电容电流理论计算值为89. 29A。电容电流理论计算值对新建变电站或工厂具有十分重要的参考价值,但对于运行时间长的变电站或工厂,因线路绝缘老化,实际值一般比计算值稍大。

[1] [2]  下一页
