（4 ）UPS电源处于维修状态：合上维修旁路开关，使UPS处于维修位置，断开整流器、逆变器、静态旁路的输入／输出开关及电池开关，即可在不中断供电情况下对UPS和电池进行维护和检修，如图5粗线所示。

    3 UPS电源系统的典型应用

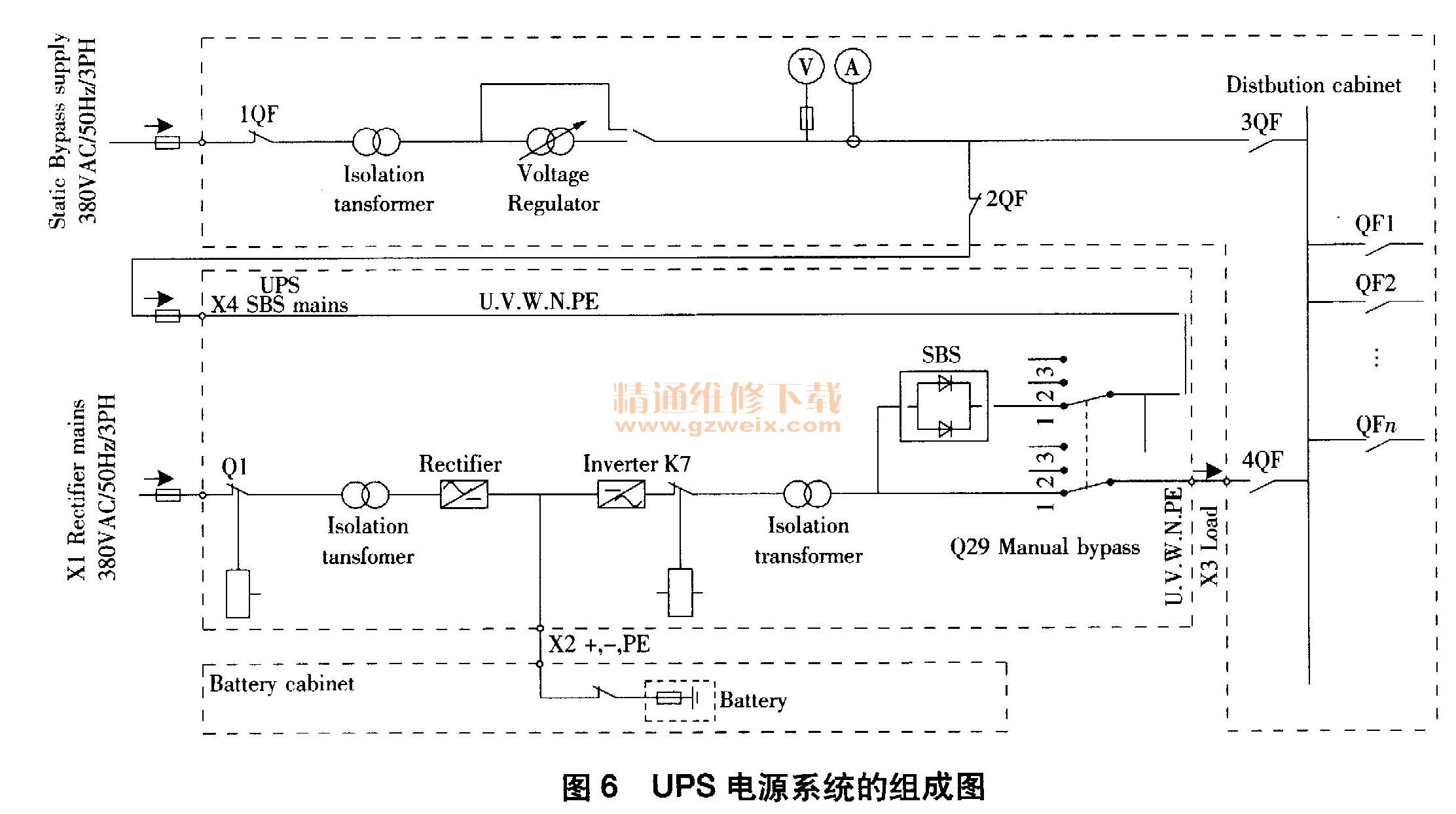

    为了实现供电的可靠性、经济性和维护方便，最终选择了维修旁路柜、主机和蓄电池柜的组成形式，如图6所示。

    UPS旁路隔离稳压柜包括输入隔离变、稳压器、负载开关等，能满足旁路输入电源和输出电源电能质量的需求；同时，在UPS主机出现严重故障情况下，切换到手动状态。
    UPS主机柜是AEG的Protect5. 31系列的标配，包括整流器、逆变器、旁路静态开关、手动旁路、输入隔离变、输出隔离变等，能很好地满足输入电源和输出电源电能质量的需求，实现UPS主回路和旁路间的无缝切换。
    UPS蓄电池柜的蓄电池组后备时间为30min，容量按功率法计算选择，在浮充运行情况下环境温度不超过25℃时使用寿命不低于10年。由UPS主机的电池管理系统确保浮充电压允差是1%，单体电池浮充电压为2. 23～2. 27V，单体电池均充电压为2. 3～2. 4V，单体放电终止电压为1. 75V。
    UPS主机控制系统自带综合报警信号无源接点，能对工作段电源故障、直流输出超限、逆变保险断、旁路电源故障、过温告警、内部电源故障、直流电源供电故障等提供综合故障信号，并输出到微机监控系统进行实时监控。
    4 结束语
    本文的AEG工业级UPS典型应用配置，除了考虑到供电负荷的需要外，还有经济方面的考虑，若选择2套UPS并机方案，则投入成本会偏大，当然这也基于工业级UPS的高可靠性。该UPS投运至今已近7年，每隔2年进行1次维护保养，在此过程中只对达到设计使用寿命的UPS主机柜顶散热风扇进行过在线更换，所以AEG工业级UPS能满足连续生产运行高可靠性的需要。
