摘要：本文针对目前许多电厂无系统性的防误闭锁措施而存在一定的安全隐患，介绍K系列和FTS系列机械钥匙闭锁在电厂中的实际应用。应用情况表明，这两个系列的机械钥匙闭锁性能良好。

    1 厂用电系统机械钥匙闭锁应用
    电厂厂用电随着容量的不断增大，电气设备交叉关联部分逐渐增多。厂用电运行时，运行人员操作范围大，工作设备操作频繁易导致误操作。为此，拥有一套简单独立而功能完善的五防机械钥匙闭锁系统就相当必要。
    厂用电中尽管6kV开关柜本体的“五防”措施较完善，但它仅从本体考虑“五防”要求，而未从整个系统来考虑，存在一定的局限性。如，没有系统性的防误操作闭锁装置，导致6kV母线接地刀闸、进线接地刀闸不能随6kV母线TV柜、进线开关柜一体化提供，采用接地小车，并由人工确定是否接地，极易发生带电送接地小车事故；而接于6kV母线的厂用干式变，由于其柜门上没有安装与6kV开关柜、380V开关柜闭锁的防误操作闭锁装置，因此极易发生误人带电间隔或走错间隔的人身事故等。

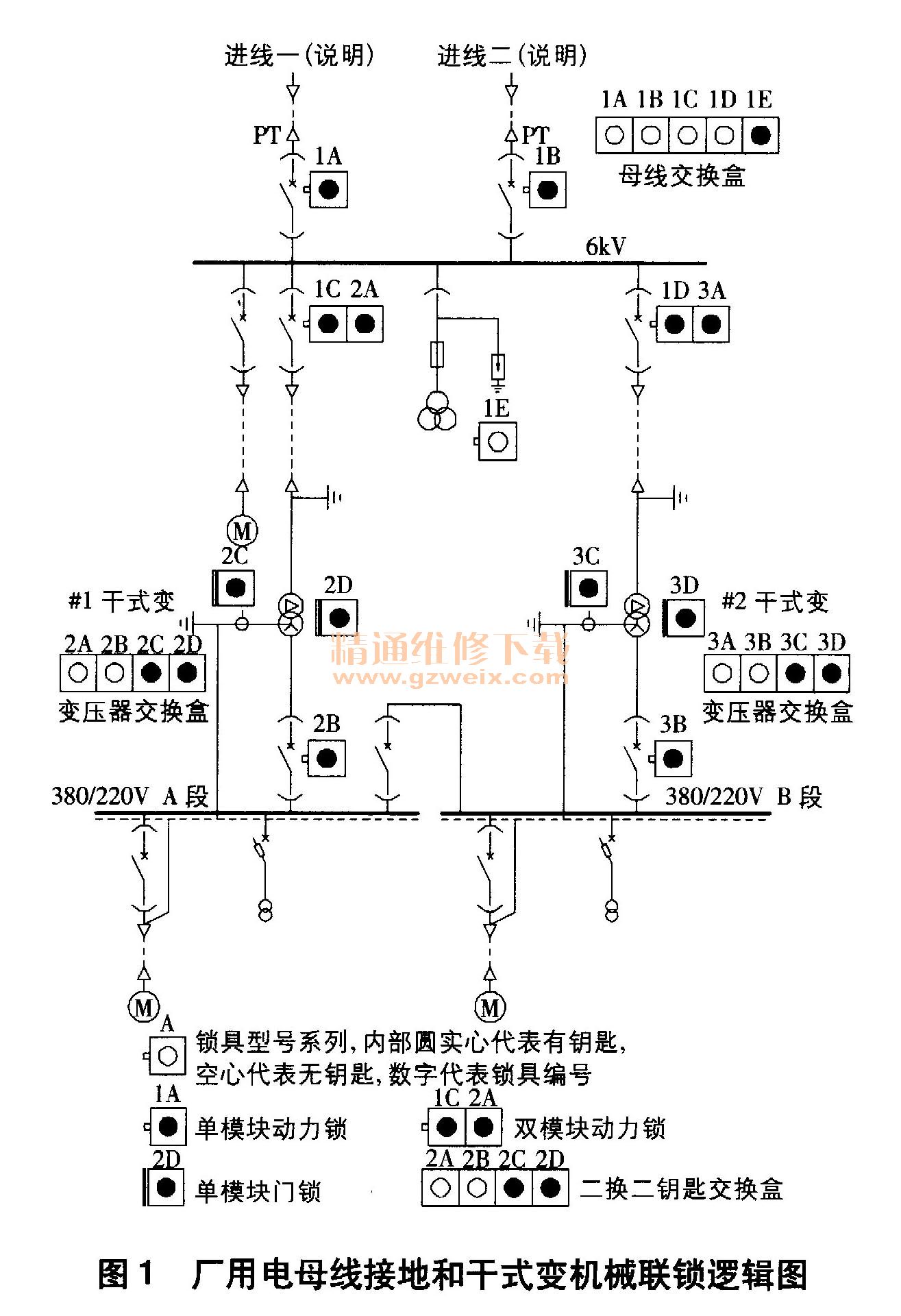

    厂用电母线接地与干式变机械联锁逻辑如图1所示。安装机械钥匙闭锁的设备包含6kV进线开关、6kV备用进线开关、母线接地小车、干式变高（6kV）／低（400V）压侧开关、变压器柜门及钥匙交换部分。

    （1）母线接地部分。分别断开6kV的进线开关lA、备用进线开关1B、2台干式变开关（1C、1D）并摇至试验位置。旋转开关上机械闭锁的钥匙，将开关锁定在断开位置，并取出4把闭锁钥匙。将4把钥匙插入母线接地四换一钥匙交换盒，并用交换出的钥匙1E解锁接地小车。只有解锁后的接地小车才可进行接地作业，从而保证母线接地时能安全作业。
    （2）干式变部分。由于变压器的6kV开关既要参与母线接地联锁，又要参与干式变联锁，因此在6kV开关上安装双模块动力锁。分别断开6kV开关2A、380V开关2B，并摇至试验位置。旋转开关上机械闭锁的钥匙，将开关锁定在断开位置，并取出2把闭锁钥匙。将2把钥匙插入干式变二换二钥匙交换盒，并用交换出的钥匙2C、2D解锁变压器高低压侧柜门。变压器高低压侧柜门只有解锁后才可打开进行作业，以保证检修变压器时能安全作业。
    若需恢复送电，则逆向逻辑操作即可。
