2 在固定式低压柜中的应用
    2.1应用方法
    目前，常用低压柜类型主要包括固定式低压柜、抽出式低压柜、固定分隔式低压柜。在低压配电工程设计中，大量使用固定式低压柜，以有标准尺寸、结构的GGD柜和非标尺寸的XL-21柜最为典型，其结构简单、经济实用、使用最为普遍。固定式低压柜的特点：（1）户内封闭式结构；（2）柜体的正前方是门，门可是一个或上下两个。仪表安装在门上，电气元件安装在柜内横梁上；横梁搭在有长孔的立柱上，用螺栓紧固，可上下、左右调节，安装方便灵活。
    在固定式低压柜中使用分体式智能塑壳断路器，智能控制器安装于门上，断路器本体安装在柜内，智能控制器与断路器经数据线与本体相连，数据线可按实际需要定制1. 5m或2.m规格。智能控制器上的RS-485通信接口经通信线引至端子排，再引至通信管理机及PC主机，实现对各配电柜的系统联网管理调度。PC主机可获取现场电力系统各个电参数、各断路器的运行状态和故障状态，完成 “四遥”和能源管理功能。

    2.2实际应用
    某检验中心大楼电源配电柜项目，在配电室和二级电源配电柜内采用了分体式智能塑壳断路器，配置电动操作机构，外加互感器和有仪表功能的智能控制器，通过RS-485通信接口与通信管理机相连后再接至PC主机，实现“四遥”和能源管理功能。

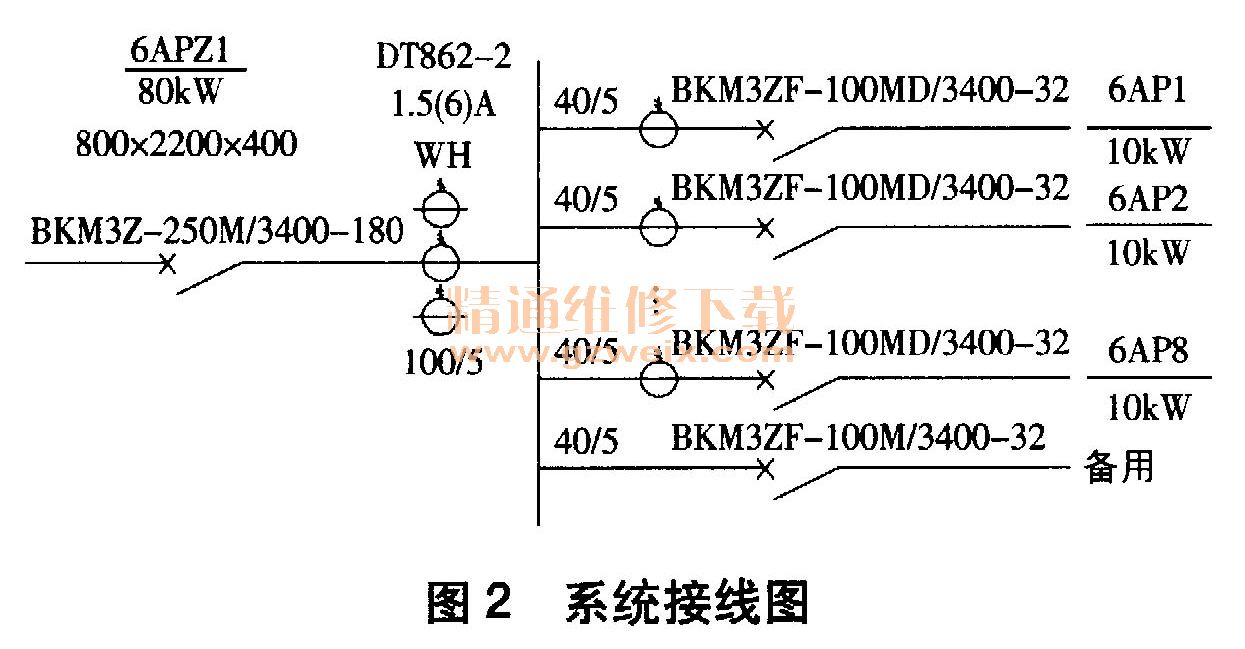

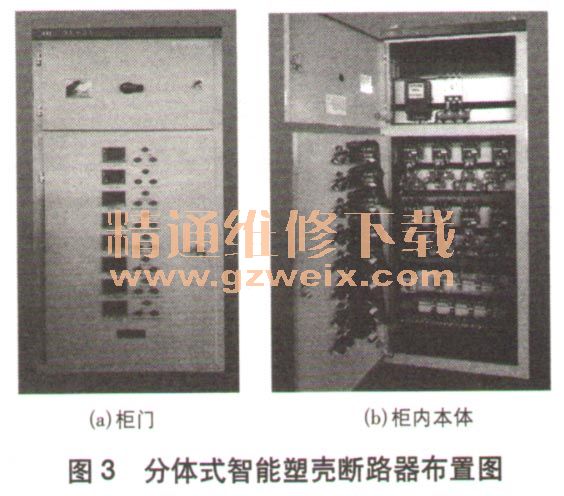

    配电室采用抽屉式低压柜，分体式智能塑壳断路器能轻松安装在抽屉式低压柜内。每个抽屉单元安装一个分体式智能塑壳断路器，本体安装在抽屉内，智能控制器安装在测控板上。二级电源配电柜选用非标的XL-21动力柜（如图2所示），180A总开关下分9路32A出线开关，其中8路采用分体式智能塑壳断路器。柜门和柜内本体布置如图3所示，断路器本体加装电动操作机构，在柜内从左到右横向排开；断路器下方安装互感器，每组互感器呈正品字、倒品字排列，可节约安装空间，方便出线电缆的压接；控制器安装在门上，从上而下排列，与从左到右的本体对应，尽量缩短数据线；端子排安装在柜内最下方，利于引入外接线。

    XL-21动力柜的外壳采用钢板弯制焊接而成，具有结构紧、屏前操作、使用方便、经济实用的特点，与分体式智能塑壳断路器配合，可实现网络化、智能化，可根据实际需要定制任何尺寸，适用范围广。
    3 结束语
    现在主流的固定式低压柜GGD和XI、21结构简单、安装灵活、经济实用，广泛应用在各种供电末端。分体式智能塑壳断路器的智能功能强大，与固定式低压柜的结合使用，更易实现供电末端配电系统的信息化、网络化、智能化、能源管理等。
