摘要：本文针对配网自动化建设缓慢，无法实现对配网的精细化管理，提出一套采用先进技术平台的配网调度应用辅助软件，该软件可实现配网图纸的管理、拓扑分析、拓扑着色、开关置牌、营配数据对应、潮流分析、故障研判和故障告警等，解决了目前配电网调度信息系统发展过程中存在的问题。

    近年，国网大力推进配网自动化建设工作，配网一、二次设备及其主站系统也成为各级电力公司与软硬件厂家研究的重点。输、配电网类型特点的差异，导致配网调度信息系统的设计建设与输电网有着很大差别。
    配网建设一直是电网建设的重要组成部分。随着国家电网公司关于“智能电网”等一系列要求的提出以及智能电网建设的快速推进，配网自动化的建设脚步也越来越快，对配网自动化信息系统的要求也逐步提高。为进一步提高配网调度自动化水平和电网运行管理水平，更好满足电网调度运行和监控的要求，确保电网安全稳定运行，有必要对目前配网调度信息化系统存在的问题进行研究并提出解决方案。
    现阶段配网调度信息化系统存在以下问题：配电网快速发展建设与调度自动化信息系统发展缓慢相矛盾，需一套采用先进技术的平台解决目前配网调度信息系统发展过程中存在的问题，并为将来的配网自动化主站系统建设做好准备工作；配网调度控制中心对配电网图形（单线图、联络图）的日常维护工作繁琐，需设计和实现适应多源（如SG186、SCADA）的配电网图形自动维护软件；配网调度信息系统缺乏实用化程度高、灵活的综合应用平台，需设计和实现一套完全基于配电网网络和信息结构的实用化、灵活度高的综合应用平台。

    1 系统的功能
    系统应具有如下功能。
    （1）研究配网图模一体化管理方法。
    （2）研究基于配网图形的设备台账一体化管理方法。
    （3）研究配网设备模型与营销设备模型的自动适配方法。
    （4）研究基于配网图形的调度辅助分析应用，如拓扑分析、拓扑着色、开关置牌、潮流分析、故障研判、故障告警等。

    2 系统的结构和功能实现

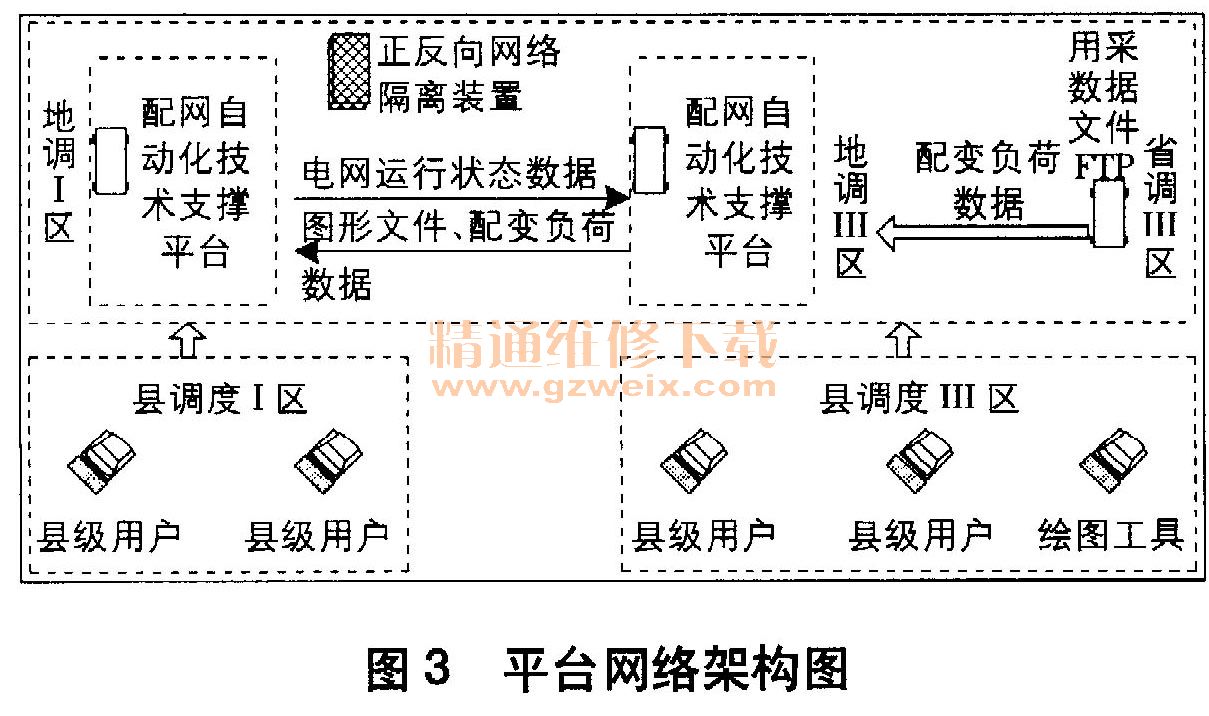

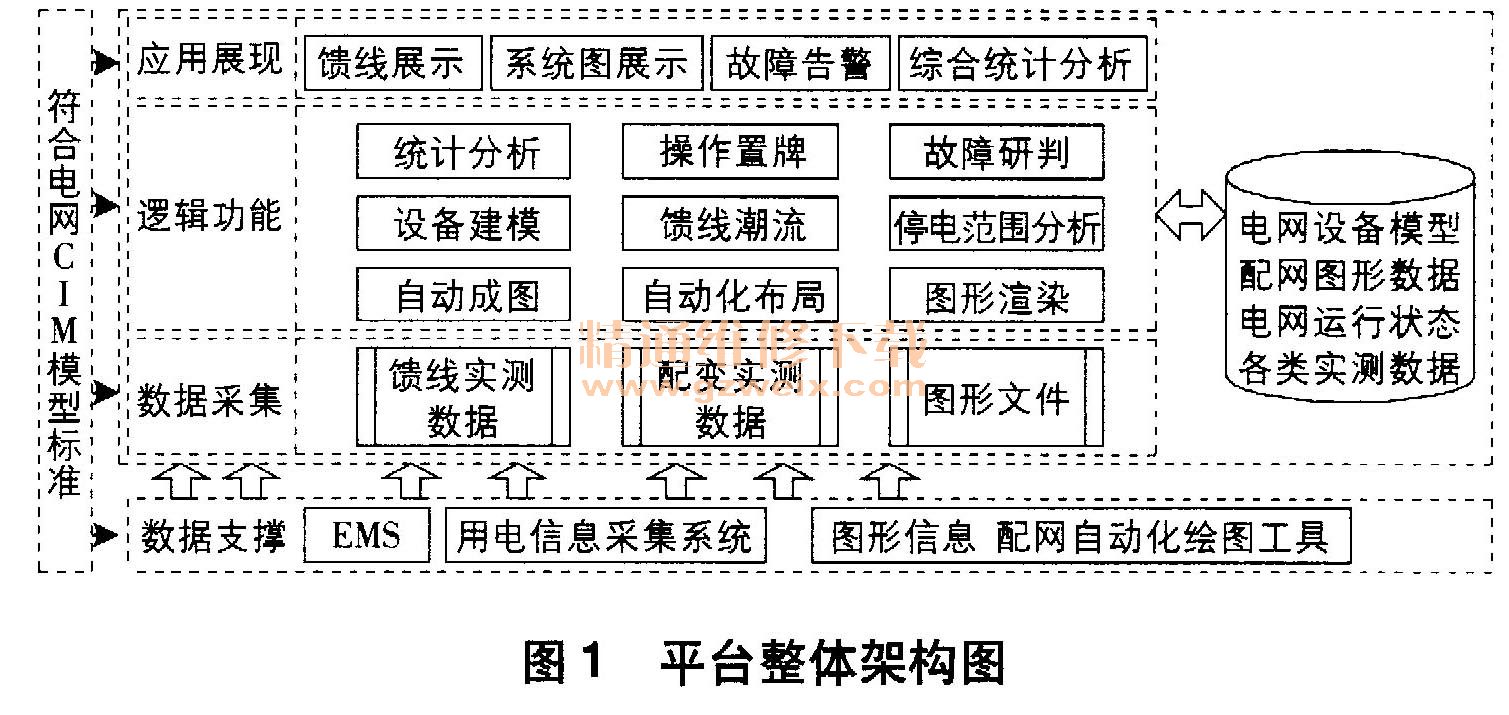

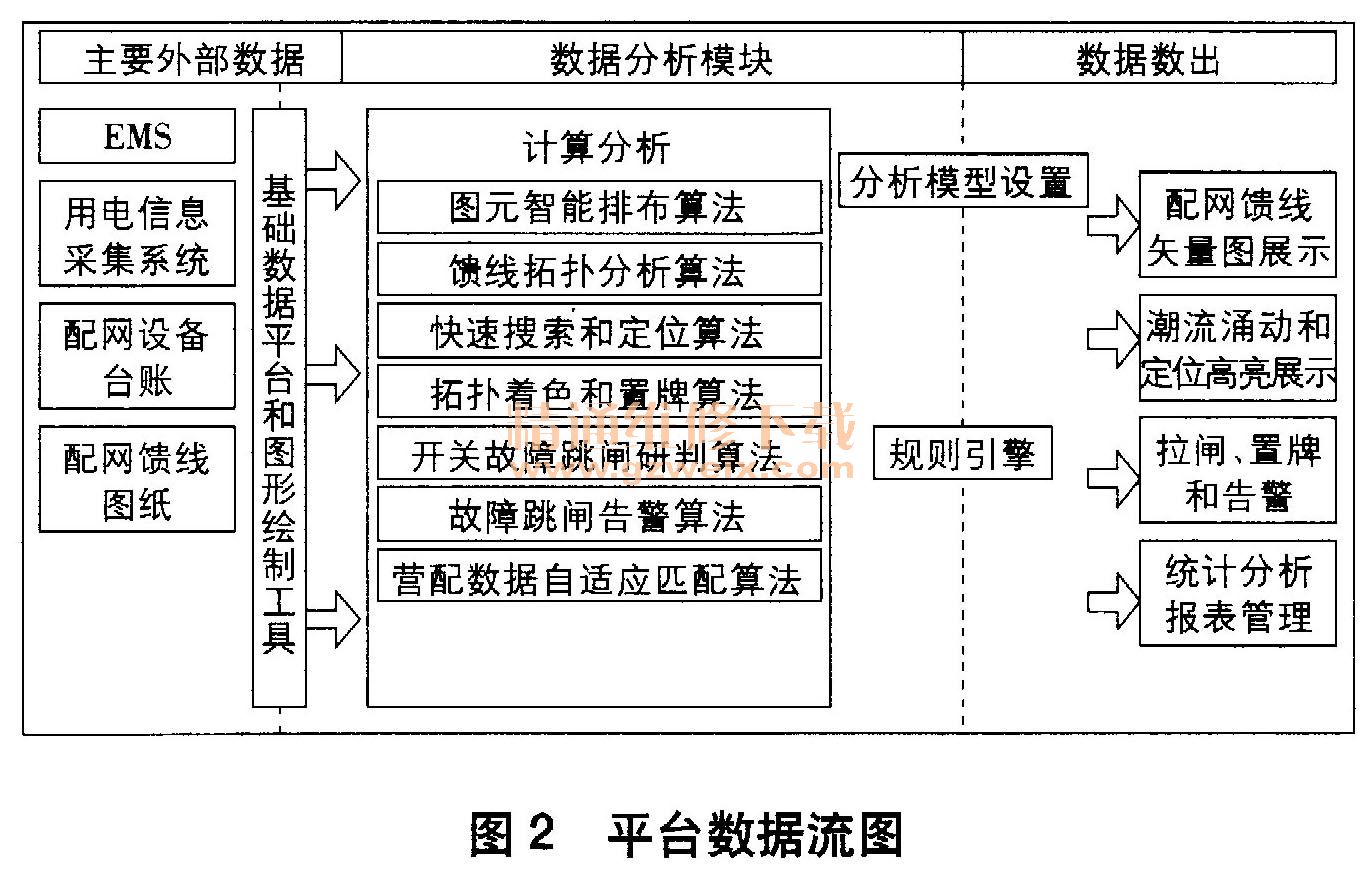

    该系统主要划分为图模管理、应用管理、数据管理、基础管理、系统管理等。平台整体架构如图1所示，数据流如图2所示，网络架构如图3所示。平台部署在地市公司调度区和调度III区，普通用户只能浏览不能操作，县级用户通过Web的方式进行访问。
