HP DV3笔记本主板点不亮故障检修
来源:本站整理  作者:佚名  2013-11-15 10:03:43

    一台HP DV3(主板型号:605Oa2314301-mb-aO3)笔记本主板点不亮。
    分析检修:HP笔记本点不亮故障一般有四种原因:一是BIOS程序问题;二是显卡问题;三是南/北桥或CPU问题;四是屏线或屏电路问题。由于此机是新款13系列机型,因此需一步步地检查。
    整机接通电源,经测量待机电流在0.02A左右,正常。按开机键可正常触发通电,电流经过3-5次的跳变上升到1.5A左右,1.5A电源已属于正常值但是屏上完全没有显示,外接视频信号也无显示。
    拆机,裸机外接视频信号显示屏上是可以亮的,但接内屏则不会亮。为了不误判,于是先从屏接口查起。找到图3中的屏接口CN1,分析如下(这样有助于理解和快速判断问题):

    (1)任何一个屏的接口电路,都会有一个主供电,那就是所谓的公共点电压。
    (2)带摄像头的屏,还有一个5V供电;带灯的有一个3.3V供电。
    (3 )LCMes PWM开关控制信号,以前的LCD上可能没有(因为都在屏内),但该机中这个信号被集成在屏接口电路板上了,也就是所谓的码片,用来读取屏信息及型号的,同时还具备控制作用。
    (4)LID_SW#信号与LCM BLEN信号组成的一个电路,在本机中应是用作背光调节与休眠用的。
    (5 )DMIC_CLK,DMICes DAT这两个是DMI数据与时钟信号,起高速传输作用。
    (6 )LVDS开头的就是地址线,属于差分信号。
    (7) LCM DAT , LCM CLK这两个是EDID数据时钟传输总线,获取屏信号和具体的参数。
    (8 )LCMVCC为屏供电开启信号,屏会不会亮就看它所得电压,必须为高电平。
    根据以上分析,检查屏接口的主供电,19V正常,通常情况下接下来应检查LCMVCC信号,可是此屏接口主供电电压EDID与LCM PWM这两个信号也必须要满足才行,因此先检查这两个信号。
    由于屏主供电、显卡都要通过LCM DAT、LCM CLK这两个EDID数据时钟传输总线来获取屏信息及具体同步时序的参数,然后再由LCMwe PWM信号(BIOS程序及控制器)来确认屏信息及参数是否正确,正确后即通过显卡内部的PCI总线来相互协调,都正常后发出屏供电开启信号,进而通过差分信号地址线来使屏正常工作。LCMVCC信号输出电压为0V时LCMVCC EN信号必须为高电平,而此信号此时输出电压为0V,由于该信号是由NB_LCMVCC EN信号转换而来的,而此信号要正确产生,则必须看显卡内部的LVDS模块是否读取到EDID信号,与U2的程序是否正确息息相关。

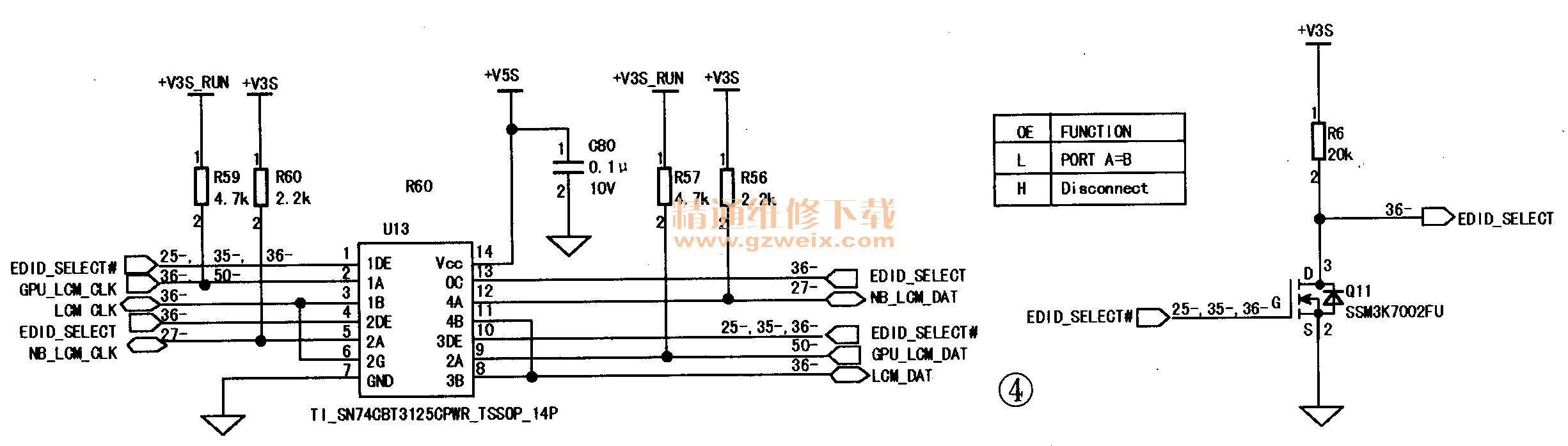

    检查U2前首先检查U13是否正常,相关电路如图4所示,OE为低电平时,A=B, OE为高电平时禁用;而U13的第①脚(1OE)此时为高电平正常,④脚(2OE)为低电平正常,⑩脚(3OE)为高电平正常,13脚(4OE)为低电平正常,其他功能引脚为3.3V正常,由此排除U13的问题。

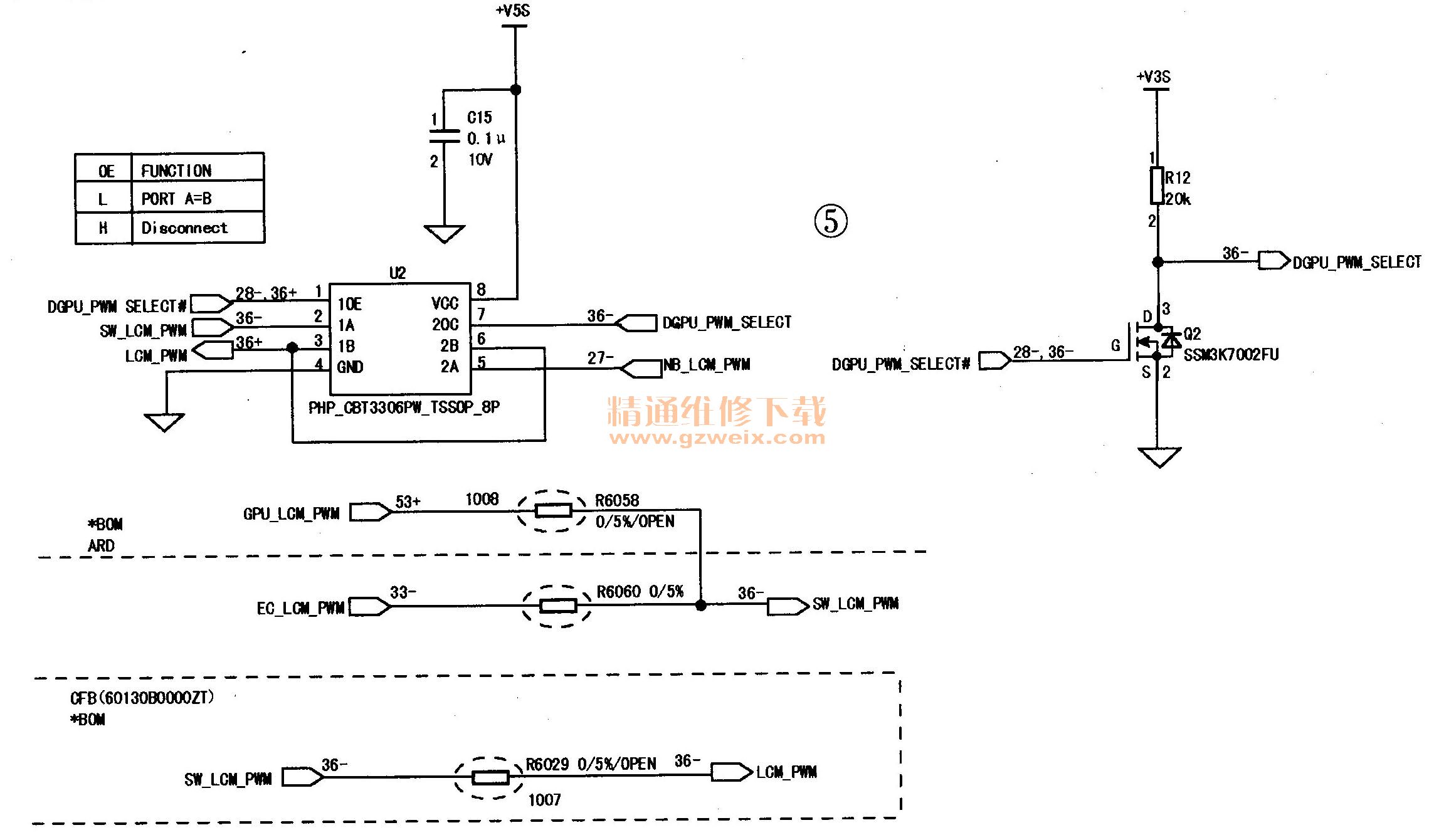

    如图5所示,OE为低电平的时候,A=B,OE为高电平时禁用。实测U2的①脚(1OE)为高电平,⑦脚(2OE)为低电平,A却不等于B;而正常的情况是,①脚为低电平,⑦脚为高电平,A=B即为3.3V,由此可判定,该机故障是由于U2的程序错误或者芯片本身问题引起的,换新后,接内屏正常显示,故障排除。
