富士康915A04型(Intel芯片组)主板不能通电
来源:本站整理  作者:佚名  2013-11-15 10:05:58

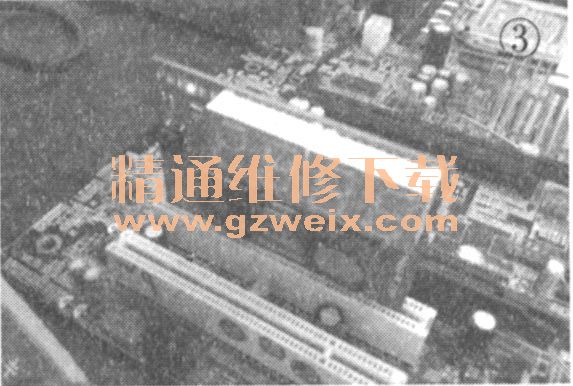

    维修纪实:插上诊断卡,接通ATX电源后,待机电压正常,如图3所示。

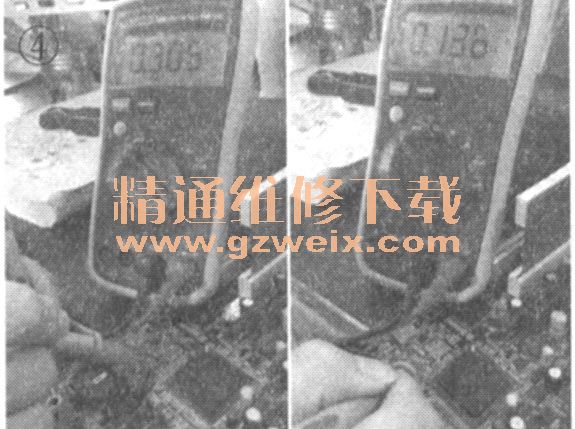

    短接开关,测得CMOS跳线帽上有3.2V的高电平,说明RTC电路正常。测得32.768kHz晶振两脚电压分别是0.3V和0.14V,正常,如图4所示。

    3VSB工作条件已经有了,接下来检查RSMRST信号,该主板用的是ITEIT8712F的IO芯片,查引脚定义发现RSMRST信号由IO芯片的第85脚发出,测其电压为3.3V,正常,如图5所示。

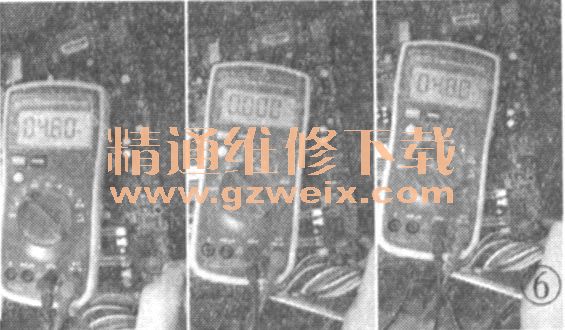

    待机条件全部满足,于是检测触发信号。短接开关,测IO芯片的72脚(PWRBTN信号脚位)电压在高低高地跳变,如图6所示。

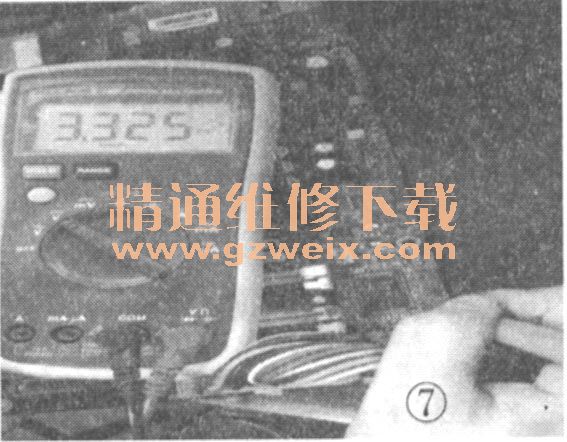

    检测南桥芯片返回给IO芯片的SLPes S3信号(I0芯片的71脚)有3.3V的高电平,正常,如图7所示。

    接下来检测PSON信号(IO芯片的76脚),结果是低电平0V,正常,如图8所示。

    所有的待机条件、触发信号都正常,却不能通电,是什么原因呢?

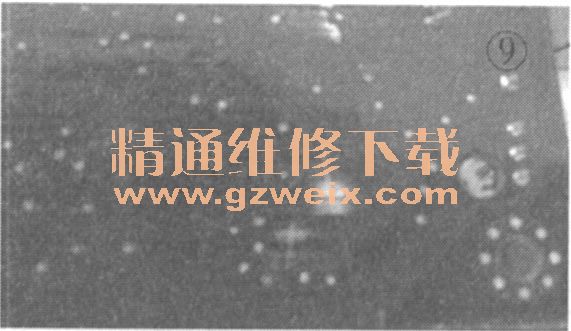

    仔细检查,发现主板背面有两条刮痕,把几条铜箔一分为二,巧的是连接绿线的铜箔也在其中,如图9所示,这就是引起故障的原因了。

    由于铜箔断得太多,不敢确定是否有其他故障,所以先飞线把断掉的铜箔连接在一起,短接开关后检测,可以通电触发,但马上又掉电了。再次触发,不通电,经查为电源保护。

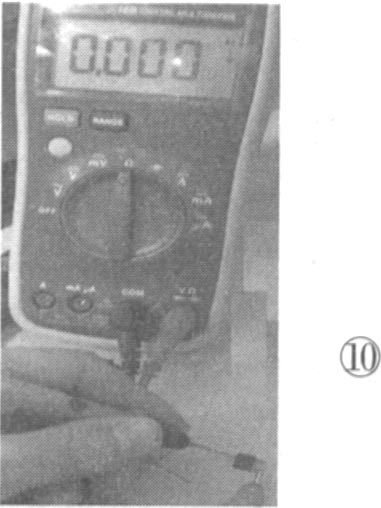

    最后发现CPU供电的电感对地短路,场效应管D极、S极已导通,击穿损坏,如图10所示。

    换用一个正常的MOs管后,检测试机,能正常触发,把内存等安装好后连接显示器通电试机,故障排除。
