虽然主板和屏接口都是40脚的，但经对比测量，两接口并不是顺序对应的。他们前18个脚是①对①或②对②顺序对应的，但主板上20脚对应屏上36脚，为屏开启信号3.3V，主板上21脚对应屏上37脚，主板上23～25脚对应屏上38～0脚为背光提供供电电压18.8V.
    该机LED屏35脚为供电控制信号，应为3V，但主板接口上却找不到对应脚，不知是不是电缆断线？经检测，发现主板接口29脚有3.3V信号，但屏接口上也没有对应脚有这个信号。换电缆是不可能的，主板上却找不到对应信号，维修陷入僵局。
    因为35脚需要高电平，而屏上36脚高电平已有，能不能共用这个信号呢？主板上是不能改，因为找不到相应的线。屏的电路板可以试着改改。
    经测，LED板上接口35、36脚分别通过2个电阻送入电路，如图12所示。

这样，只要短接2个输入点就能共享信号了。短接后如图13所示。

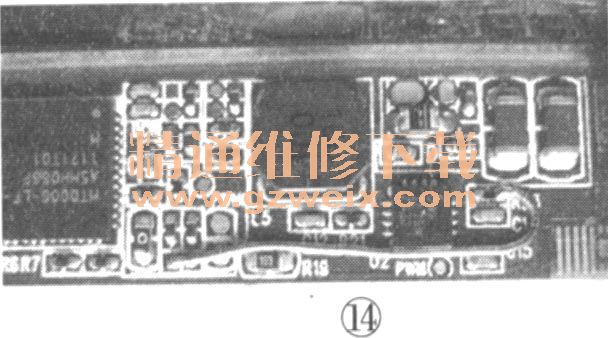

    接好电缆开机测试，终于正常了，如图14所示。


    疑问：经过这样的改造屏幕，应该有些功能没有了，但不知那些功能会改变，请同行赐教。
