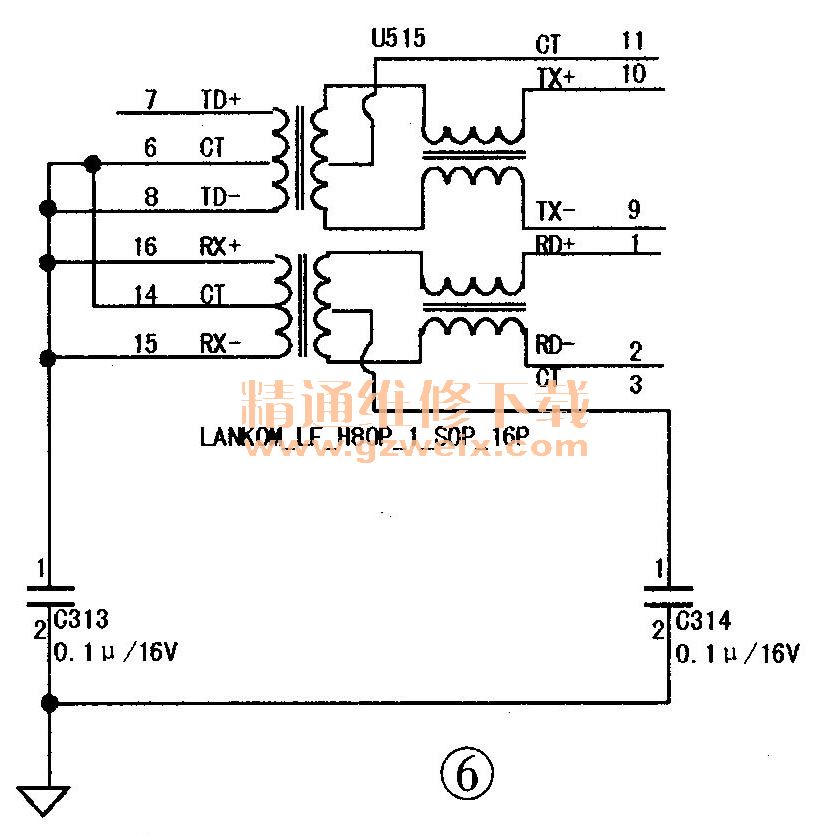

维修过程：拆机检查，该机主板板号为6020A2229401-MB-A03，一般笔记本雷击机都是先检查网卡电路，最直接的检修方法就是检查如图5所示圈内①脚、⑧脚的对地电阻。经测量发现阻值为0，不正确（因为网卡电路内部①脚和⑧脚都是没有与地相连接的，而网卡芯片也没有与地相连接，如图6所示，因此初步判断为网卡损坏。



    拆下网卡测量，阻值正常，为确保故障范围不扩大，又仔细检查各主供电电压是否正常。经查发现5V待机电压经过R588的阻值为15Ω，正常应该为100Ω，如图7所示。按电路分析，待机5V电压经过10Ω的保护电阻R587后直接接地了，因此R588的电阻减少到15Ω。由此可判断芯片VCOER已损坏，换新后，R588阻值恢复正常。以为故障已彻底排除，装机通电，马上掉电，说明后端仍有故障。

    经检查发现时钟供电电阻R295直接接地了，如图8所示。仔细检查发现南桥芯片已损坏，换新后通电试机，经测量上电电流为0.31A，过低，检查发现Q517已损坏（雷击机可以先检查此管是否损坏），如图9所示，所以SLP_S3#_3R信号不起振，见图8，换新后试机机器仍通电。

    最后只有仔细清理SLP－S3# 3R会经过的线路，发现U518损坏，如图10所示。再次通电试机，电脑运行正常，至此故障彻底排除。
