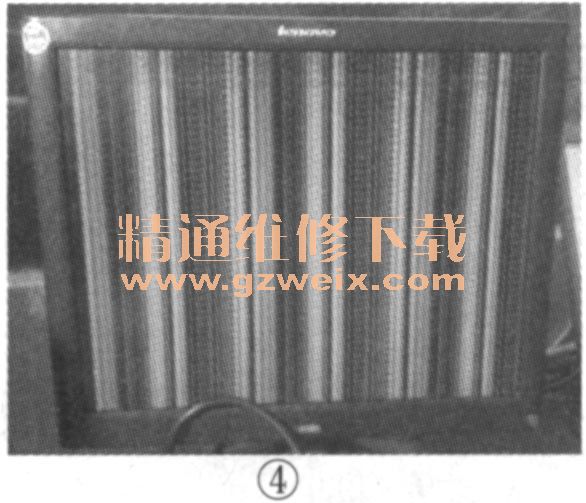

检修过程：该机曾修过，之前机器原本是加电到0.9A跳变后掉电，维修过网卡，加焊并更换过显卡，然后就出现了花屏的故障，如图4所示。

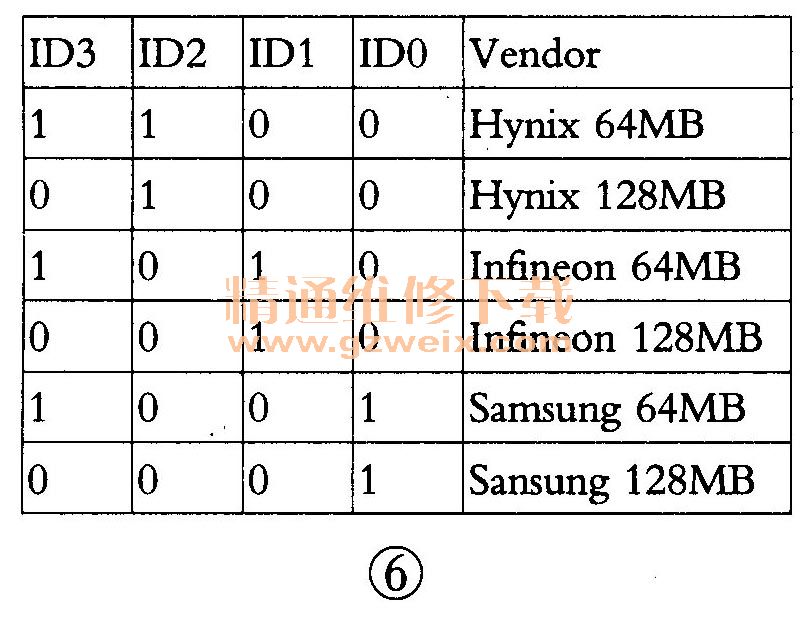

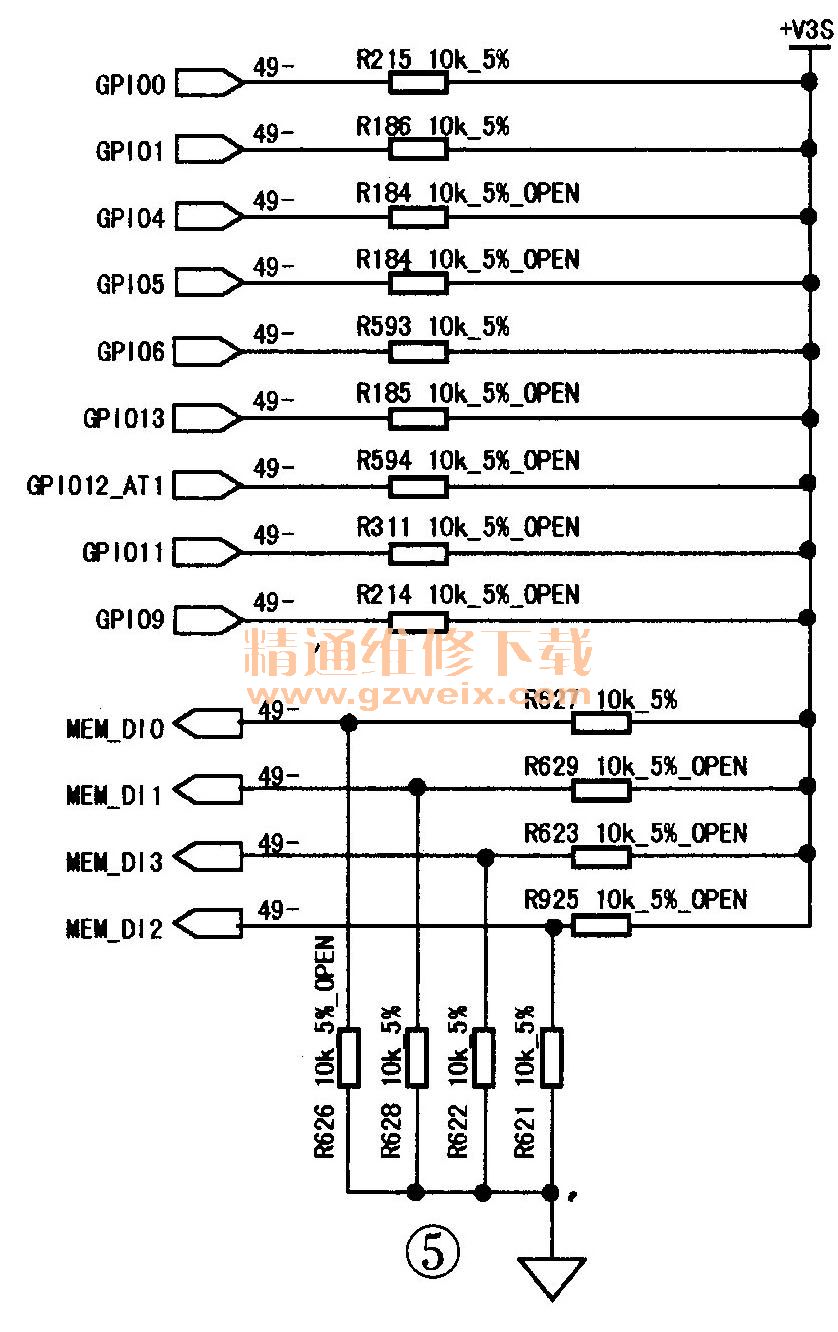

    满屏全花，全是竖条，这种故障现象一般是显存的所有数据线到显卡之间都工作不正常，单独某一个显存或者某几个数据线异常时花屏是没有这么严重的。所有显存的线路是显存的1.8V供电，要么是显卡故障，要么可能是BIOS程序异常导致识别显存异常。经测量，显存供电和VREF信号都正常。刷新BIOS后，故障依旧。挨个测量了显卡显存单元的供电，补偿电阻，参考电压都正常。只有怀疑显卡了，把原机的显卡又装回去，故障依旧。四个显存同时损坏的可能性不大，查看显卡的显存相关电路如图5所示，发现External TMDS单元有四个编程端：MEMes IDO、MEMwe ID1、MEM_ID2、MEM_ID3，编程代码如图6所示。

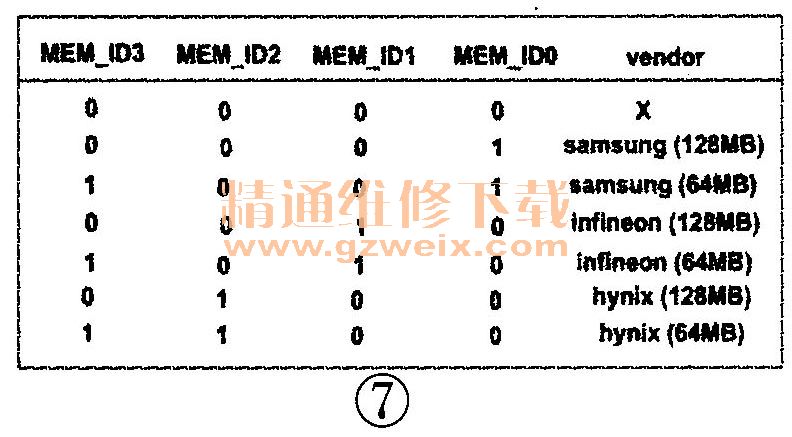

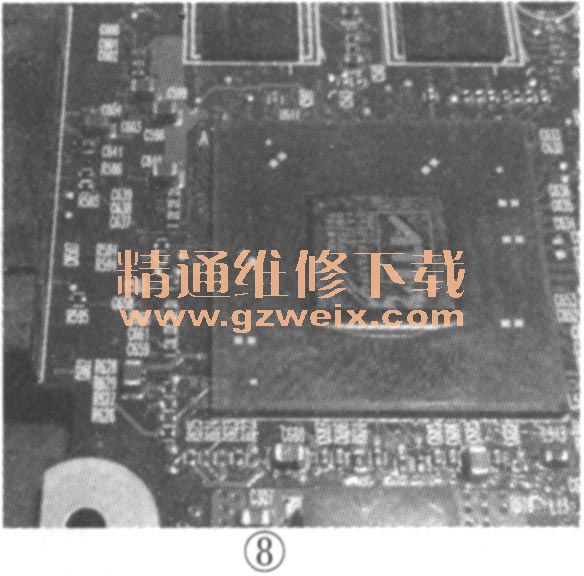

    找到该主板对应的实际编程代码是：0110，而该机所配的电路图上没有这个编程代码。这个机器是用hynx的显存HY5PS5616221B，有64MB和128MB两种代码：1000、0100，如图7所示，查询后得知这个显存的容量是64MB的，而主板上共有四个显存颗粒，一共即是128MB。也就是说，编程代码应该是0100，而主板上通过电阻所接的实际代码是0110，把R629上的电阻装到R628的位置，如图8所示，通电试机，显示正常故障排除。

    小结：此故障应是上一维修员在更换显卡时，不小心把R628与R629的位置互换安装了才引发花屏的故障。
