一台戴尔XPS M1530笔记本电脑，突然出现不能正常开机启动的故障。
    故障判断：该机型采用的是南桥芯片和北桥芯片双芯片架构，其使用时间较长，要特别注意是否由于主板上的电子元器件出现了老化、腐蚀或虚焊等问题导致了故障。
    故障分析：
确认故障，排除外部供电问题导致故障的可能性。
    拔除可充电电池和电源适配器，反复按主机电源开关键，去除机器内残余电量。
拆机检测，首先对故障笔记本电脑的主板进行清理。
    该故障笔记本电脑没有维修及清理过的痕迹，也无进水问题。但是灰尘相当多，仔细清理时发现有一个电阻器存在虚焊问题，加焊处理后进行测试，故障依旧。除此之外，没有观察到其他明显的损坏问题。
检测主板各供电电路中的电感器对地阻值无明显偏低问题。
    检测该故障笔记本电脑待机电路的3.3V和5V供电，发现其输出正常。按下主机电源开关键，有变化电压送至EC芯片，说明待机供电和主机电源开关键没有问题，然后应重点检测该故障笔记本电脑的EC芯片和南桥芯片发送的关键信号是否正常。

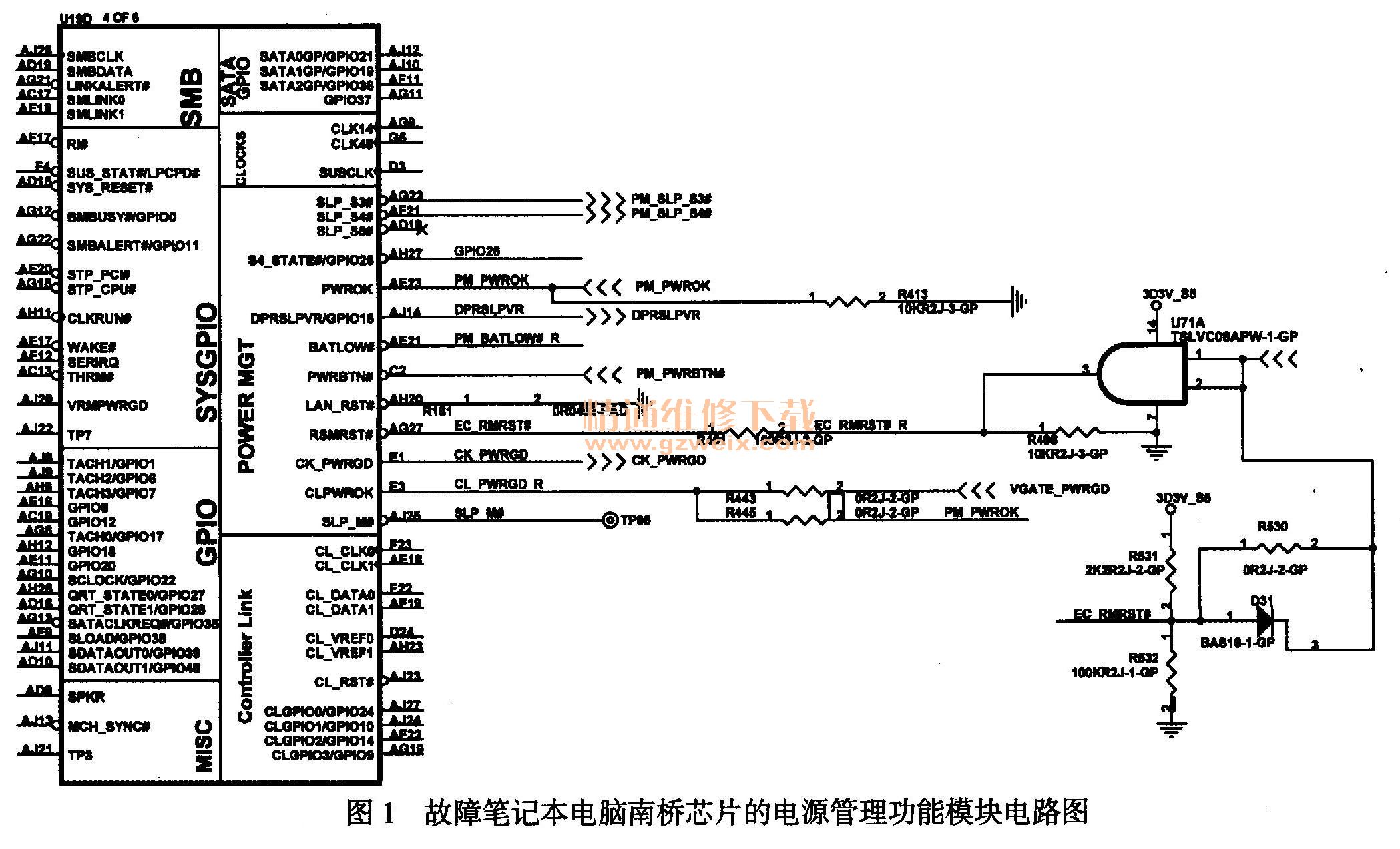

    经检测，EC芯片的供电、时钟及复位全部正常，且能够发送RSMRST#和PWRBTN＃信号到南桥芯片，说明EC芯片已经正常工作。如图1所示为该故障笔记本电脑南桥芯片的电源管理功能模块电路图。

    当南桥芯片收到RSMRST＃和PWRBTN＃信号时，会先拉高PM_SLP_S4#，开启S3电压，接着拉高PM_SLP_S3#，开启S0电压。但是该故障笔记本电脑的南桥芯片并没有正确做出动作，南桥芯片没有正常工作，主要是由于其本身损坏、虚焊或其工作条件不满足。
    检测南桥芯片的32.768kHz晶振波形正常，供电及复位也基本正常。仔细检查南桥芯片周围的电子元器件，没有发现脱焊或虚焊问题。
    当南桥芯片的工作条件都具备却不能正常工作时，故障原因通常为芯片自身存在虚焊、不良或损坏的问题。
更换南桥芯片，开机测试，故障排除。
    故障总结：在双芯片架构的主板中，南桥芯片是经常出现问题的芯片，但是其对笔记本电脑的开机启动过程又起着不可替代的作用，所以当这类笔记本电脑出现不能正常开机启动的问题时，应重点关注对南桥芯片的检测。
