笔记本电脑VGA接口输出的图像缺色
来源:本站整理  作者:佚名  2014-05-31 10:05:10

    一台笔记本电脑,出现VGA接口输出的图像缺色故障。
    故障判断:鉴于该故障现象,应重点检测VGA接口电路中的三基色信号电路是否正常。
    故障分析:更换外挟显示设备和连接线进行测试,排除外接显示设备和连接线存在问题导致故障的可能性。可以判断故障原因多半集中于主板的VGA接口电路中,需拆机进行检修。
拆机后,清理并观察故障笔记本电脑的主板,并特别关注VGA接口电路部分。
    清理和观察后没有发现明显的物理损坏或开焊的电子元器件和相关硬件设备。下一步应根据故障笔记本电脑的VGA接口电路图采取更进一步的检修操作。

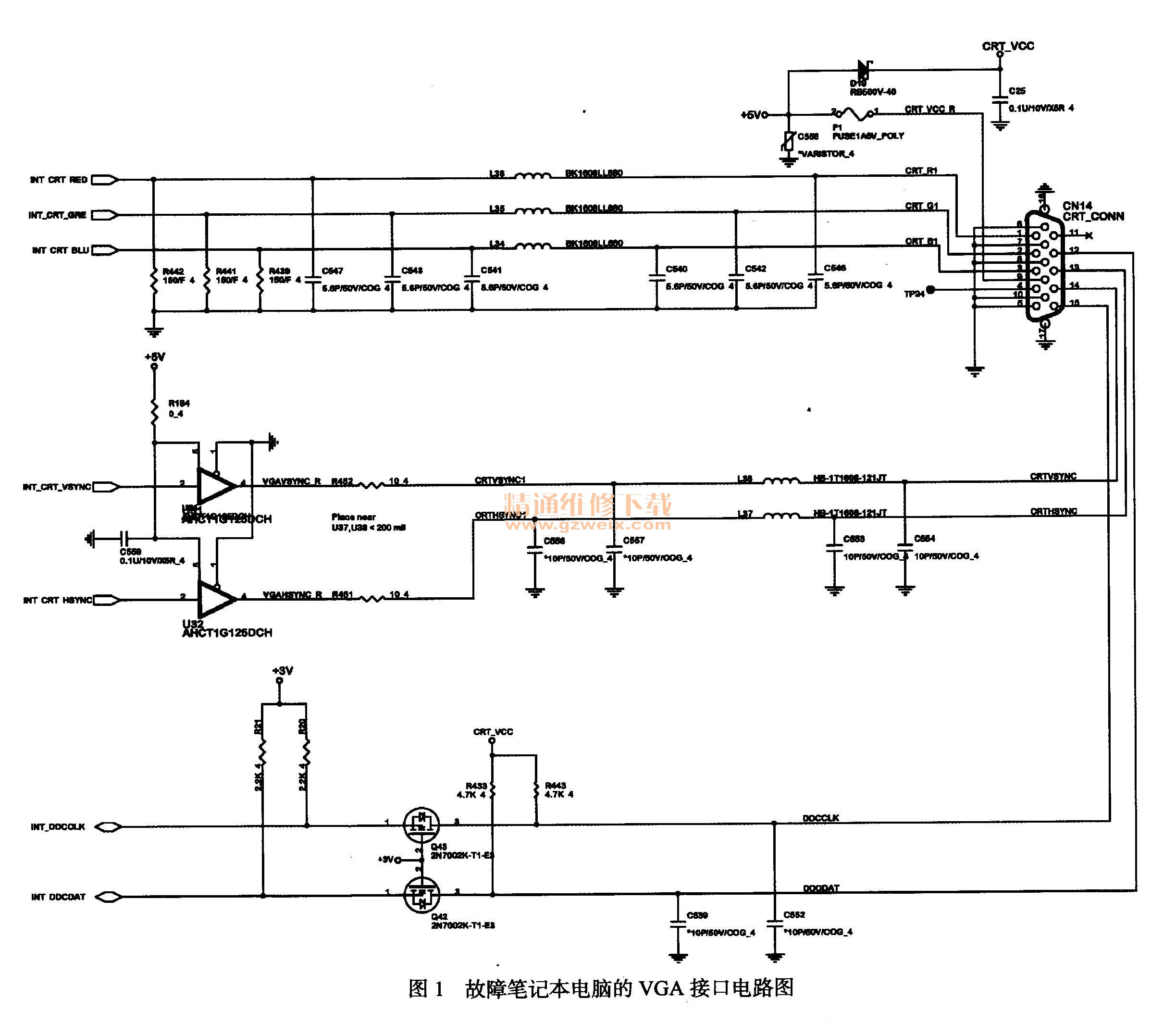

    如图1所示为该故障笔记本电脑的VGA接口电路图

    根据电路图进行检测后发现,VGA接口电路中供电正常,时钟和数据电路3.3V上拉电压正常,行、场信号波形正常。根据故障现象推断,原因多半为三基色信号电路存在间题,所以重点对三条电路上的电子元器件进行检测,检测后发现,电容器C543已经损坏。
更换损坏的电容器,重新进行测试后发现故障排除。
    故障总结:VGA接口电路出现问题,通常需要检测其供电、行和场信号波形、时钟和数据电路的上拉电压以及三基色信号的对地阻值是否正常,如果不正常,则需要重点检测电路中的电阻器、电容器等电子元器件是否存在问题。
