一台笔记本电脑,曾经有进水的问题,但是还能够正常开、关机,所以没有马上检修。但是过了一段时间后,突然不能正常开机启动。
故障判断:经过对故障发生前情况的了解,判断此故障笔记本电脑,多半因为进水腐蚀造成电子元器件损坏,而不能正常开机启动。
故障分析:该故障笔记本电脑虽然在进水之后的一段时间内能够正常使用,但是不代表进水没有对其主板造成伤害。
进一步确认故障后,判断需进行拆机检修。
拆机后首先对故障笔记本电脑的主板进行清理。特别是进水后出现故障的笔记本电脑,除了仔细清理主板外,大部分情况下还应对其进行烘干处理。
清理该故障笔记本电脑的过程中,发现主板上部分电子元器件遭到了腐蚀,PCH芯片周围也有明显的水渍存在。
用洗板水对腐蚀部分进行清洗后,更换受损严重的电子元器件。

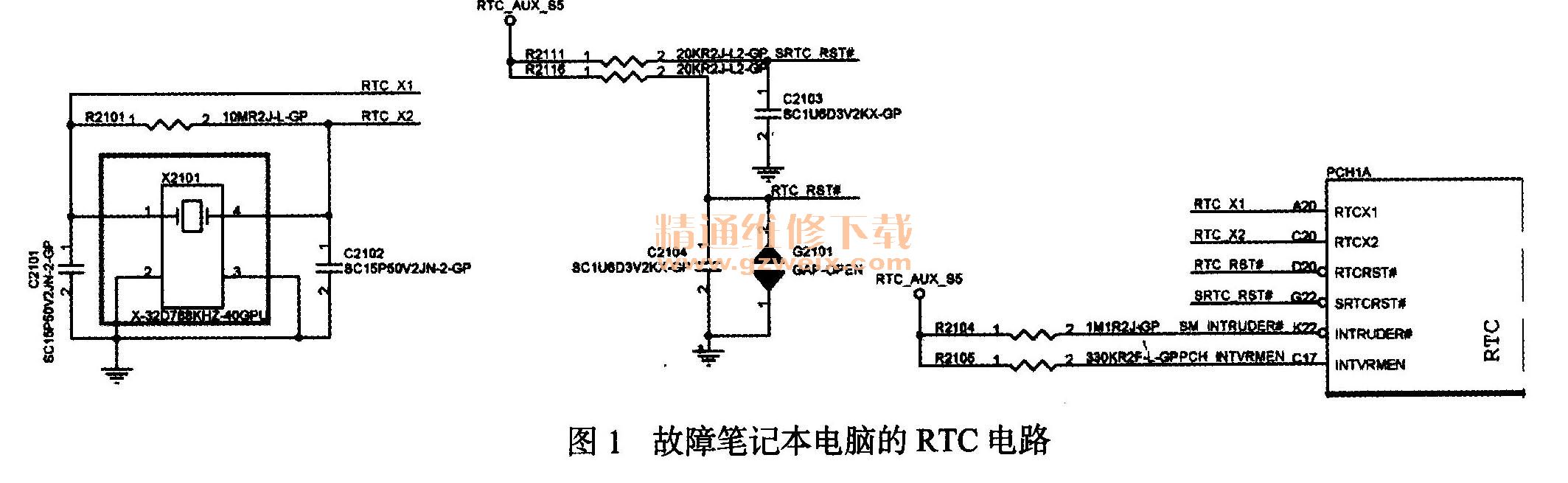

如图1所示为故障笔记本电脑的RTC电路,腐独最为严重的区域为电路中的晶振及其谐振电容部分。对这些电子元器件进行更换后,检刚主板各供电电路中的电感器对地阻值无明显偏低的问题。
检测该故障笔记本电脑的待机供电,发现其输出正常。按下主机电源开关键,开机信号能够正常发送至EC芯片。
检测EC芯片和PCH芯片的供电、时钟以及复位等信号大致正常,但是依旧不能正常开机启动,结合之前观察到的PCH芯片周围存在明显水渍的问题,推测PCH芯片可能也遭到了腐蚀,或已经损坏,并因此不能正常工作。
取下PCH芯片,进行清理后重新焊接,开机进行测试,正常开机启动,故障排除。
故障总结:进水后还能够正常使用的笔记本电脑,并不代表进水的问题没有对主板造成伤害。而当笔记本电脑在运行时,由于通电以及高温的问题,可能使原本简单清理就可解决的问题扩大化,造成更多的电子元器件损坏。在检修时应特别注意类似情况。
