3 笔记本电脑开机及信号电路故障检修经典案例
了解常见的笔记本电脑不能正常开机启动的故障现象，以及学习不能正常开机启动的故障分析及排除过程，对于提高笔记本电脑检修技能是十分必要的。从各种故障检修案例中，可以得到很多十分有益的经验。
3.1 RTC电路问题导致不能正常开机启动故障检修案例
故障现象：一台笔记本电脑在不慎摔落后，出现不能正常开机启动的故障。
故障判断： 对于此类故障，应重点检测相关接口是否存在接触不良的问题，或主板上的硬件设备以及电子元器件是否存在虚焊、脱落或者损坏的问题。
故障分析：检测是否因为电源适配器和可充电电池外部供电存在问题导致了故障。
对于不慎摔落后出现故障的笔记本电脑，在拆机检修主板前，应尝试重新插拔内存、硬盘或光驱等设备，看是否能够排除故障。
通过之前的操作之后，没有排除故障，拆机进行检修。
拆机后清理并仔细观察故障笔记本电脑的主板。没有发现较为明显的物理损坏，也没有发现脱落的电子元器件，需根据电路图做更进一步的检修操作。
对于笔记本电脑不能够正常开机启动的故障，应按照供电、时钟以及复位信号的顺序进行检修。
检测该故障笔记本电脑待机电路输出的3.3V和5V待机供电，发现其输出正常。
按下主机电源开关键，有3.3V-0V-3.3V变化电压送至EC芯片。待机供电和主机电源开关键都没有问题，应重点检测该故障笔记本电脑的EC芯片和PCH芯片在供电、时钟以及复位信号方面的工作条件是否满足。

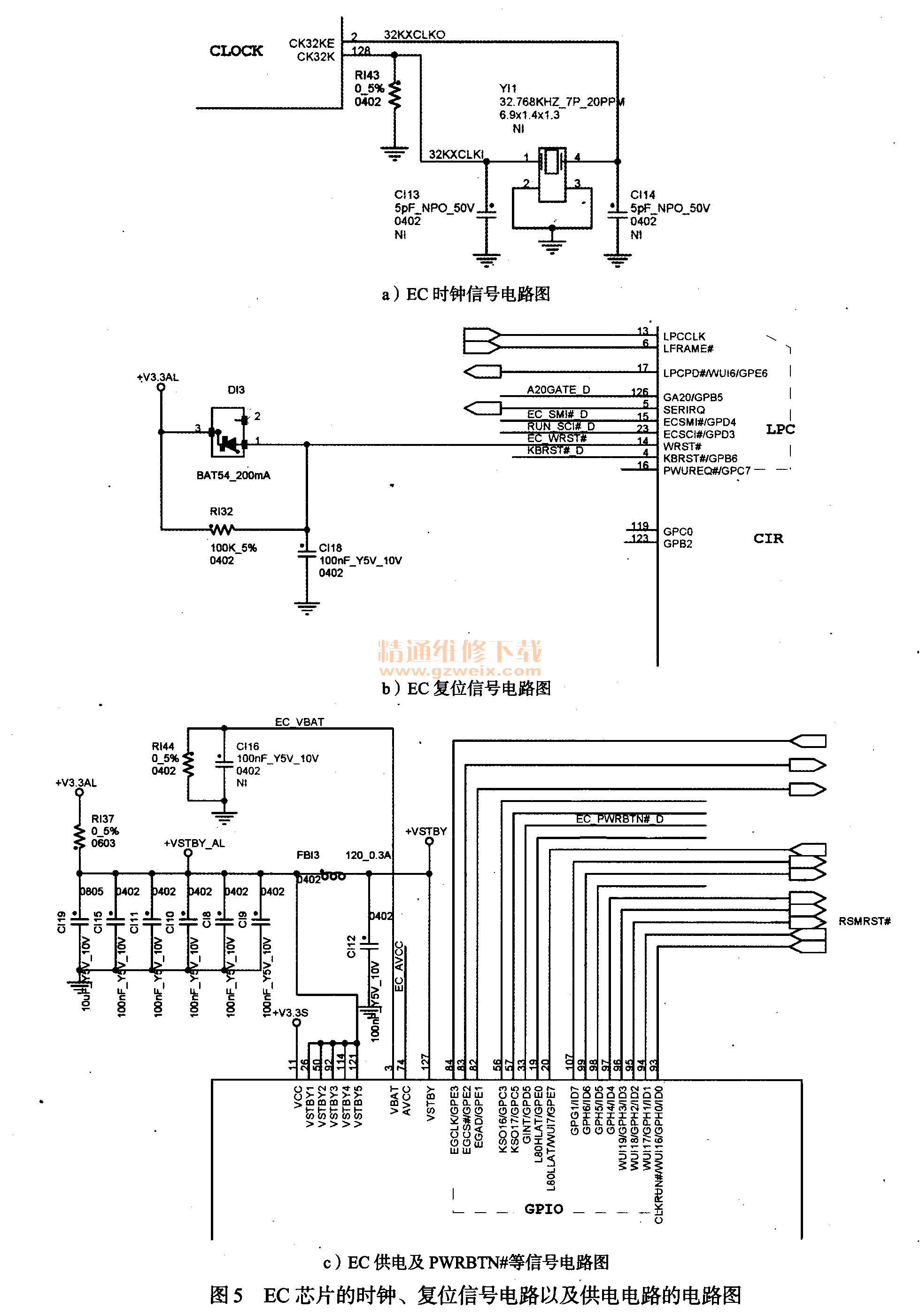

如图5所示为EC芯片的时钟、复位信号电路以及供电电路的电路图。
经检测，EC芯片的供电、时钟及复位信号全部正常，且能够正常发送RSMRST＃信号和PWRBTN＃信号到PCH芯片。说明EC芯片已经正常工作，接着应检测PCH芯片是否能够正常工作。
如图6所示为故障笔记本电脑PCH芯片的RTC电路图。检测RTC电路中的32.768kHz晶振波形正常，但在检测RTCRST#信号时发现其电压远远小于3.3V，说明存在问题，而该信号不正常时将会导致出现PCH芯片无法正常工作。
检测该信号电路上的电子元器件，发现电容器CS4损坏，判断由于该电容器将此处信号电压拉低导致了故障。
更换损坏的电容器，检测被拉低的信号电压上升至3.3V左右。开机进行测试，故障已经完全排除。
故障检修经验总结：在不能正常开机启动的故障维修中，故障原因主要包括待机供电不正常、主机电源开关键存在问题、EC芯片存在问题以及芯片组存在问题等。而大部分故障原因都与EC芯片和芯片组（双芯片架构为南桥芯片）的工作条件没有正常满足有关，所以在检修此类故障时，要特别注意检测EC芯片和芯片组的供电、时钟以及复位信号是否正常。
