3.5与PWRBTN＃信号相关的不能正常开机启动故障检修案例
    故障现象：一台笔记本电脑，在清理灰尘后出现开机无反应。
    故障判断：对于此类故障笔记本电脑，应重点检测其各种接口有无接触不良的问题，以及主板上的电子元器件或相关硬件设备有无损坏或者脱焊、虚焊等问题。
    故障分析：根据故障现象和故障发生前的情况，推测清理灰尘的过程中，可能因为静电或操作不慎，造成主板上的电子元器件或硬件设备出现了损坏。
    排除电源适配器和可充电电池外部供电问题，拆机进行检测。
因为该故障笔记本电脑是清理灰尘后发生的故障，所以拆机后应更加仔细地查看主板上的电子元器件是否存在明显的物理损坏或脱落问题。
    在观察的过程中发现，故障笔记本电脑主板上疑似有掉件问题。

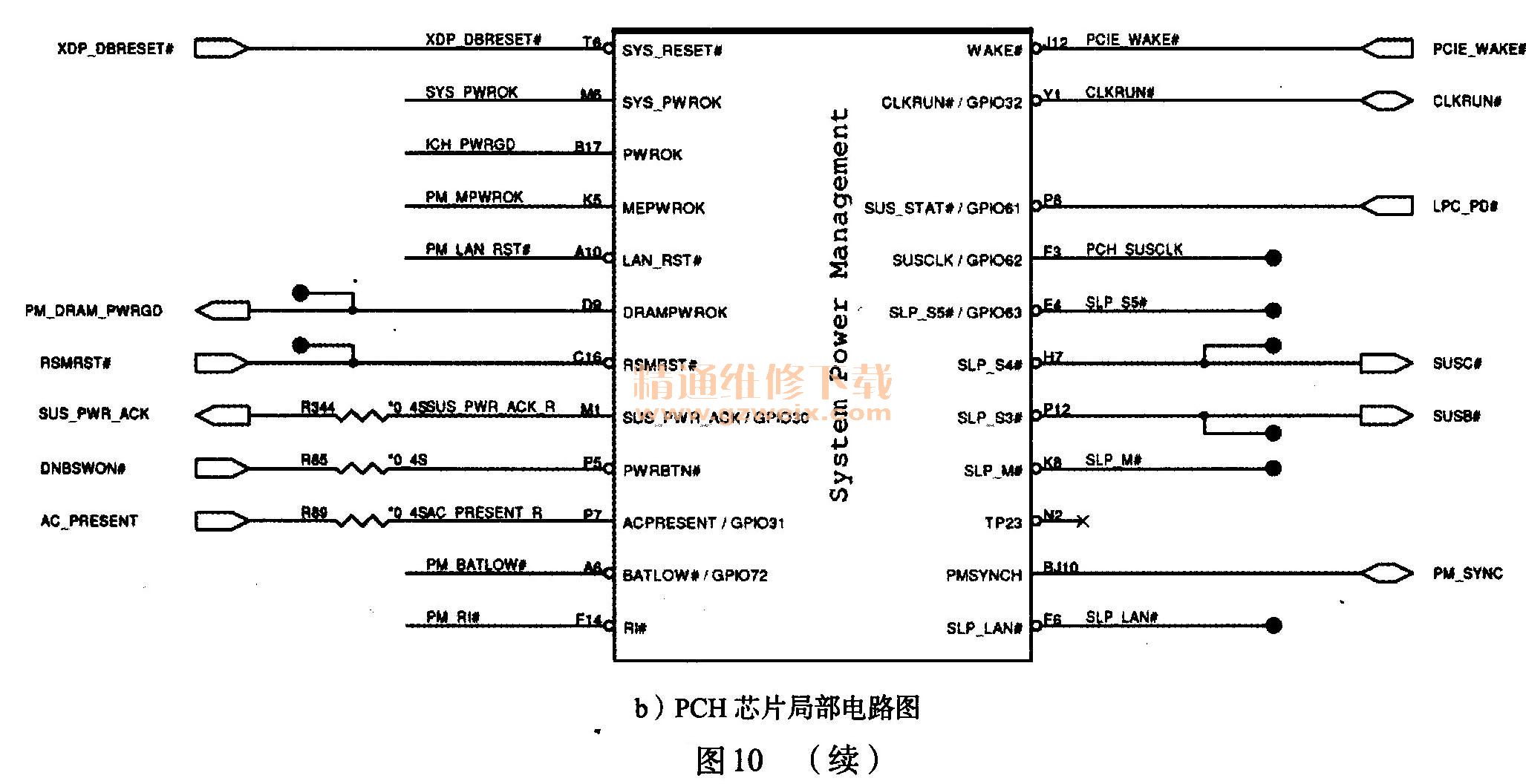

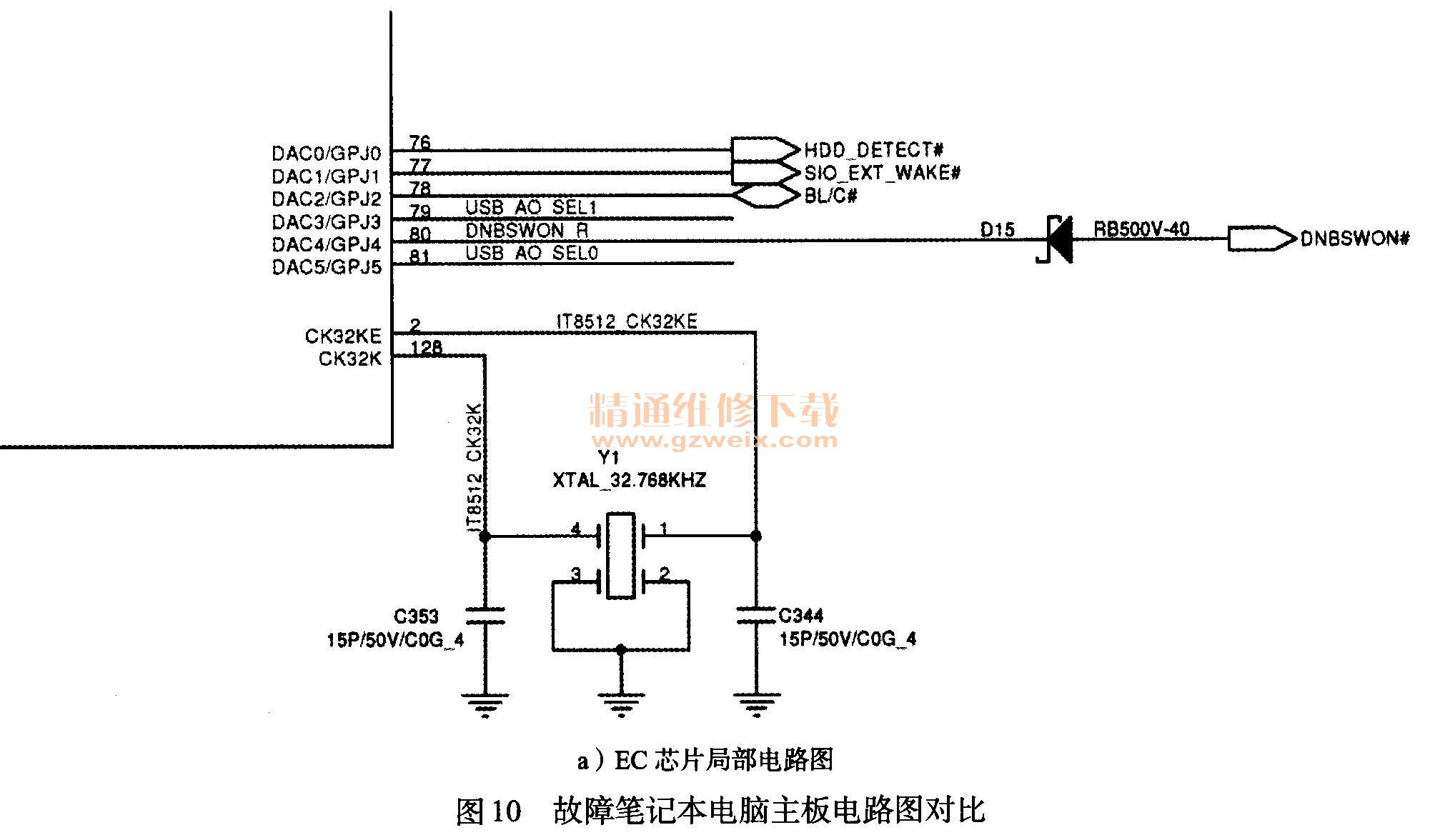

根据主板上电子元器件的编号对照电路图发现，疑似掉件的电路中应该有一个二极管，如图10所示为该故障笔记本电脑主板电路图。



    结合电路图10a、b查看，从10a中EC芯片发送的开机信号经过二极管D15发送到图10b PCH芯片系统电源管理功能模块的PWRBTN＃引脚。图10a中的二极管D15已经在主上找不到了，推断可能是在清理的过程中不慎脱落。
    而该二极管所在的电路，是EC芯片传输开机信号给PCH芯片的电路，该电路出现问题，PCH芯片将无法正确接收到开机信号，所以会引起开机无反应的故障。
将同型号的二极管重新焊接，开机进行检测，发现故障已经排除。
    故障总结：笔记本电脑主板上的电子元器件和硬件设备十分密集且脆弱，所以在检修过程中，一定要按照正规的操作方法进行操作，否则极易造成新故障的产生。
    在拆机检修的过程中，要谨防静电以及检修工具损坏电子元器件和硬件设备。
