图像显示不全故障检修案例
    故障现象：一台使用Intel公司第二代酷睿i3处理器的笔记本电脑，出现液晶显示屏图像显示不全的故障现象。
    故障判断：笔记本电脑出现图像显示不全的故障，原因多半是图像数据信息没有正确传送到液晶面板上。
    检修此类故障时，应首先检测笔记本电脑主机和液晶显示屏内的接口及其连接屏线是否存在问题。当主机内温度过高时，屏线及其相关电路不能正常工作，会产生花屏、抖屏或图像显示不全等故障现象。
    故障分析与排除过程：
故障笔记本电脑使用Intel公司第二代酷春i3处理器，其液晶显示屏显示的信息由CPU内的核心显卡传送到PCH芯片，再由PCH芯片通过屏线接口电路传送给液晶显示屏。由于核心显卡集成在CPU中，发生故障的概率较小。但是CPU插座、PCH芯片出现虚焊或不良等问题后，也可能导致类似故障的产生。

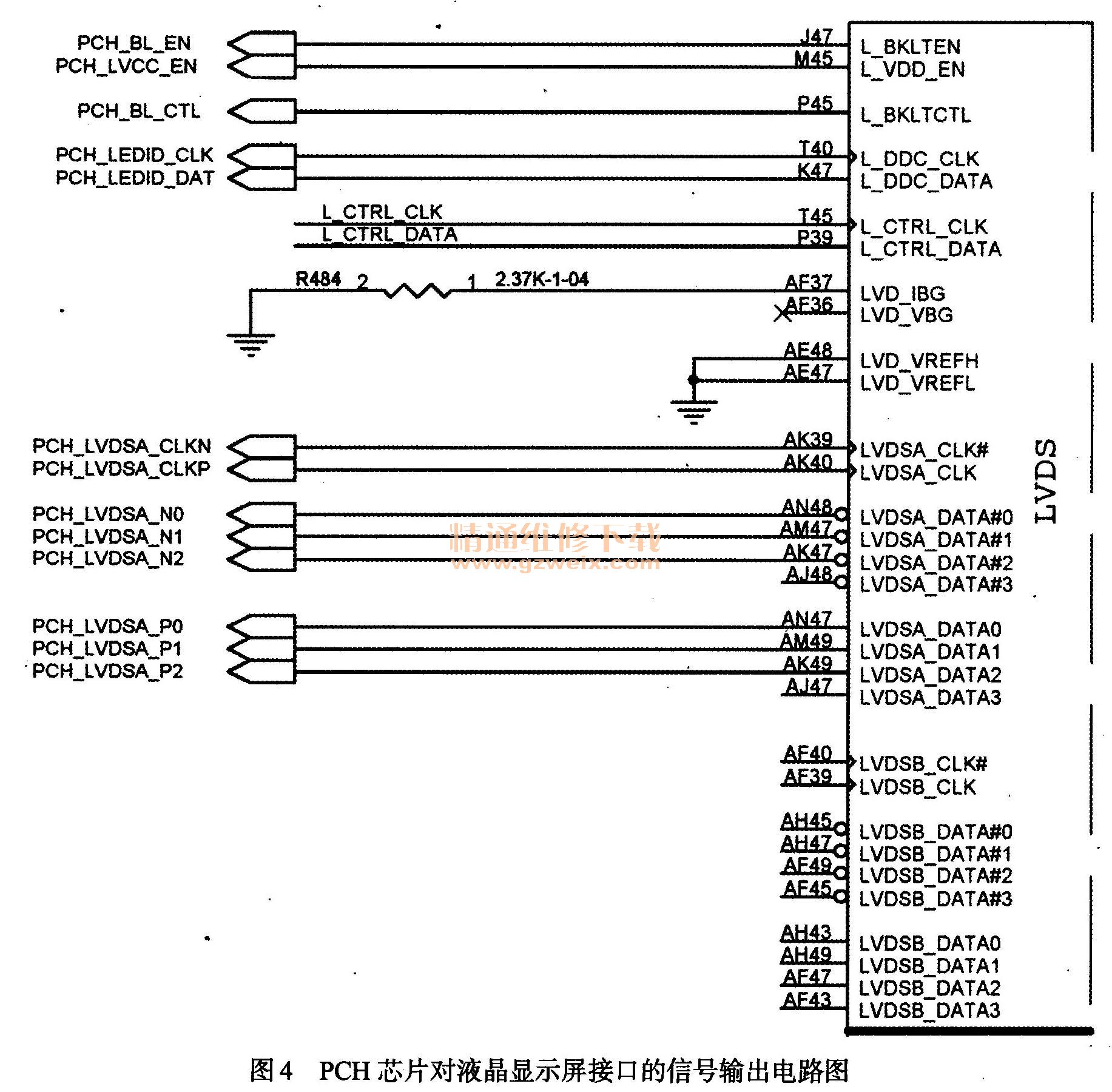

    如图4所示为PCH芯片对液晶显示屏接口的信号输出电路图。

    采用外接显示器的方法，检测是由于笔记本电脑的PCH芯片、核心显卡及其相关电路出现问题导致了故障，还是屏线和液晶显示屏等硬件出现了问题导致了故障。
    外接显示器、开机运行后发现，外接显示器能够正常显示笔记本电脑主机输出的图像信息，说明该故障笔记本电脑的故障原因并不是由于PCH芯片、核心显卡及其相关电路出现问题导致的。
    此时进行故障分析，认为故障原因很可能是屏线和液晶显示屏等硬件及其相关电路出现问题导致的，于是决定进行拆机检测。
    拆机后发现笔记本电脑主板上的灰尘较多，有可能存在散热方面的问题，所以先对故障笔记本电脑的主板进行清理。
    清理完成后，进行检测，故障依旧。
    加电后对主板上屏线接口的输入电路进行检测，发现基本正常。怀疑屏线故障，更换屏线后开机测试，故障依旧。
    重新分析故障原因，对液晶显示屏内的屏线接口进行测试，发现其输入不正常，既然屏线是好的，主板上屏线接口的输入信号和供电也是好的，那么故障原因多半为主板屏线接口本身损坏。
    对其进行更换后，故障排除。
    故障检修经验总结：在笔记本电脑的显示类故障检修时，应首先区分是主机内的故障还是液晶显示屏内的故障。
    对于不同的黑屏、花屏以及图像显示不全等故障，应根据故障现象进行故障范围的缩减，然后一边检测一边分析，直到确定真正的故障原因。
