笔记本电脑网络功能模块故障诊断及排除
来源:本站整理  作者:佚名  2015-07-19 09:29:04

    笔记本电脑的网络功能模块出现问题,可能导致无法连接网络、网速慢、网络接口指示灯不亮以及不能正常开机启动、开机不能识别网卡、安装网卡驱动报错或者不能安装等故障。所以掌握笔记本电脑网络功能模块故障诊断与排除的方法,也是笔记本电脑检修技能中不可或缺的一个环节。
    1 笔记本电脑网络功能模块理论基础
    笔记本电脑网络功能模块包括有线网络和无线网络两部分,学习其相关的理论知识,对于提高笔记本电脑检修技能是十分必要的。

    1.1计算机网络的基本概念
    计算机网络(Computer Network)是指将地理位置不同、具有独立功能的多台计算机系统通过通信线路进行连接,并在网络管理软件和网络通信协议的管理和协调下进行通信的系统。
    20世纪80年代之前,计算机网络的发展主要局限于军事研究和应用领域,处于局域网发展阶段。
    20世纪80年代,美国国防部研制成功了用于异构网络的TCP/IP通信协议(Transfer Control Protocol/Internet Protocol )。由于TCP/IP通信协议在美国教育和科研等领域流行,逐渐发展出了广域网产生的基础。
    20世纪90年代,计算机网络逐渐开始大范围应用于商业领域,极大地促进了其发展速度。
    计算机网络按照覆盖范围可分为局域网(LAN)、城域网(MAN)和广域网(WAN)。
    局域网全称为局部区域网络(Local Area Network),英文缩写为LAN,是目前应用最为广泛的一类计算机网络类型。局域网具有信息传输速率快,但覆盖地理范围小等特点,主要应用于家庭、学校和小型办公场所。常用的局域网类型为有线局域网和无线局域网。
    广域网(Wide Area Network)英文缩写为WAN,是由不同地区、国家的局域网或城域网相互连接所构成的计算机远程网络。广域网通常至少由两个以上的局域网构成,其覆盖的地理区域都很大。最广为人知的广域网是Internet。
    Internet通常翻译为国际互联网络,简称互联网,是一个全球性的计算机网络,包含了全球众多的广域网和局域网。
    Internet由全球众多自治LAN和WAN组成,而这些LAN和WAN的网络类型有很多种,要实现不同类型网络之间的互相通信,这些网络所使用的传输选项要保证能够和TCP/IP协议兼容。
    TCP/IP译作传输控制协议/网际协议,又叫网络通信协议,它实际上包括了上百个各种功能的协议。而TCP和IF是保证数据完整传输的两个基本的重要协议,通常所说的TCP/IP是Internet协议簇。
    一台计算机若要正常访问计算机网络,必须保证通信线路、通信设备以及网络软件等相关设备和系统能够正常工作。
    Modem译作调制解调器,源自modulator和demodulator, modulator译作调制器,demodulator译作解调器。Modem在计算机网络中的作用是作为一个“翻译官”,将计算机的数字信号翻译成可供光纤、射频无线电或电话线可传输的模拟信号,同时又可将光纤、射频无线电或电话线传输的模拟信号翻译成计算机可使用的数字信号。
    路由器(Router)是为信息流选择数据传输路径的网络设备,常见的办公或家庭小型无线局域网中使用的无线路由器是一种用来连接和维系有线网络和无线网络的通信设备,它可以通过Wi-Fi技术收发无线信号,从而创建一个计算机网络。

    1.2有线网络相关电路理论基础
    1.有线局域网
    家庭或小型办公场所常见的有线局域网主要由网线、网卡、Modem、路由器及RJ45网线接口等硬件设备组成。
    在局域网中常见的网线主要有双绞线、同轴电缆、光纤电缆3种。其中双绞线因为价格低廉,被广泛应用于家庭和小型办公场所。
    双绞线分为屏蔽双绞线(Shielded Twisted Pair, STP)和非屏蔽双绞线(Unshielded Twisted Pair,UTP)两种;根据传输特性,又可分为三类、五类、超五类和六类、七类等。由于信号在传输介质中的衰减作用,所以在布线的时候长度不要超过一百米。
    常见的网线由四对细铜线组成,每对铜线都绞合一起,每根铜线都外裹不同颜色的塑料绝缘层,然后整体再外包一层塑料外套。每条双绞线两端通过安装RJ45连接器(水晶头)连接modem路由器和计算机网卡等设备。
    2.网卡
    笔记本电脑通常都配置了内置网卡来连接网络,而目前主流机型配置最多的有线网卡类型为1000Mbps以太网卡。
网卡英文全称为“Network Interface Card”,简称NIC,是局域网中最基本的部件之一,用于连接计算机系统与网络硬件设备。
    网卡将本地计算机要发送的数据打包后向网络发送,同时也负责将接收到的数据包进行解包后传输给本地计算机。
    BCM57781是Broadcom(博通)公司生产的一款用于笔记本电脑的网卡,其采用65纳米制造工艺,是一个高性能、低功耗的集成千兆以太网控制器,集成10/100/1000BASE-T收发器、开关稳压器和非易失性存储器,可执行1000BASE-T, 100BASE-T和10BASE-T以太网标准的5类UTP电缆的所有物理层功能,为笔记本电脑提供了一个高性能的网络应用解决方案。
    如图1所示为BCM57781功能框图,图2所示为BCM57781应用电路图。图1描述了BCM57781内部各功能模块之间的逻辑关系,其中比较重要的部分如下。



    .PCI Express功能模块,此功能模块主要用于BCM57781与主板芯片组之间的通信。
    .Clock Generation为BCM57781的时钟发生器模块,通过相关外接25MHz晶振产生
      BCM57781正常工作时所需的时钟信号。
    .Power-On Reset ( POR)是BCM57781的上电复位功能模块。
    .Buffer Memory为BCM57781的缓冲存储器功能模块。
    ·GRC Registers是BCM57781的GRC寄存器功能模块。
    .Ethernet Transceiver是BCM57781的以太网收发器功能模块。
    .Media Access Controller (MAC)是BCM57781的媒体访问控制器功能模块。
    .LED Control是BCM57781的LED控制功能模块。
    .I/O Control是BCM57781的I/O控制功能模块。
    .Voltage Regulator是BCM57781的稳压器功能模块。
    这些不同的功能模块通过相关引脚外接供电、时钟和复位、PCI-E总线等电路,从而满足自身工作需求和实现数据交换。
    如图2所示的BCM57781应用电路图中标示出了BCM57781正常工作所需的供电、时钟和复位信号要求。
    在进行笔记本电脑的检修时,应重点考虑是否供电、时钟和复位信号三个方面存在问题而导致了故障。如果供电、时钟和复位信号三个方面都没有向题,应考虑网卡芯片本身或芯片组是否存在虚焊或损坏等问题而导致了网络方面的故障。
    3. RJ45接口电路
    笔记本电脑的有线网络接口通常采用RJ45接口,双绞线两端的RJ45接口称为RJ45接口,笔记本电脑上的RJ45接口称为RJ45接口。双绞线中有4对导线,因此接口相应有1~8个引脚用于连接。

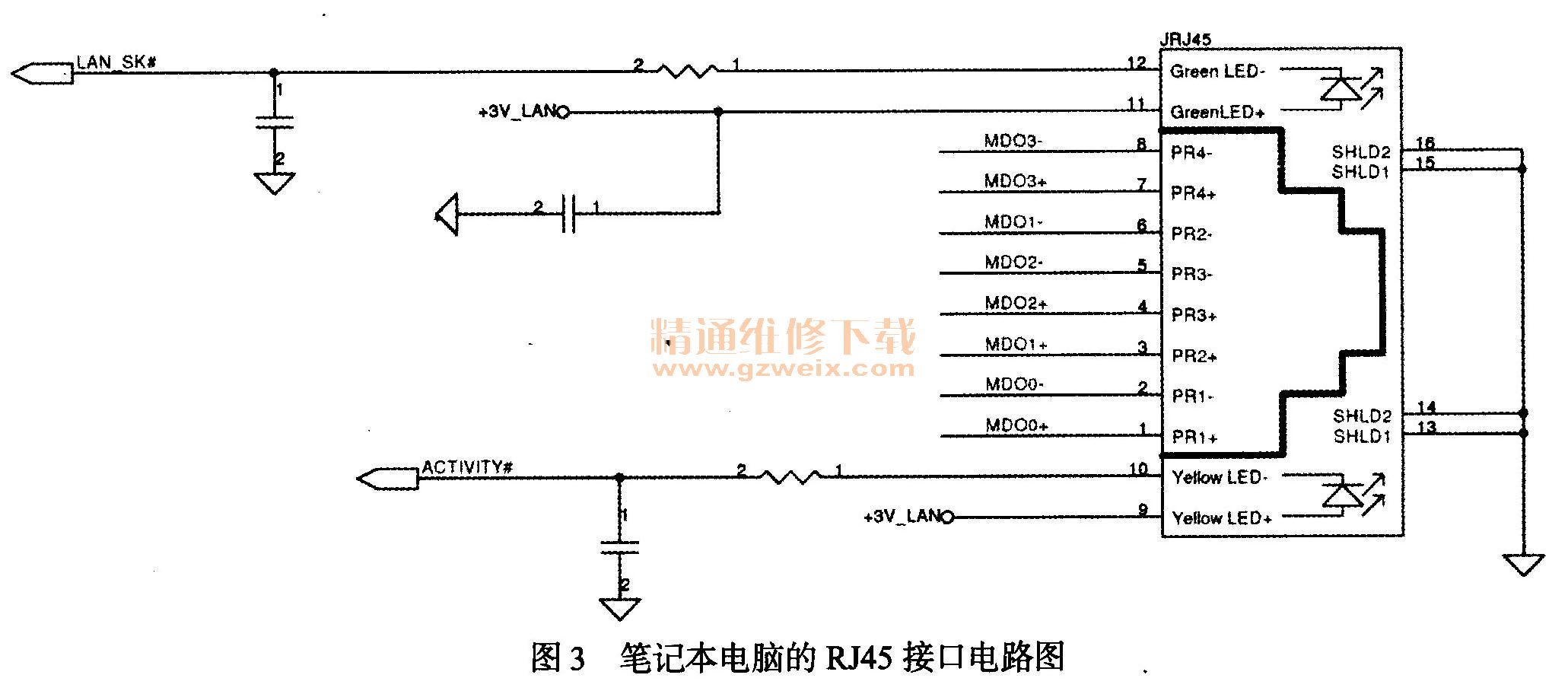

    如图3所示为笔记本电脑的RJ45接口电路图。笔记本电脑的RJ45网络接口通常都与笔记本电脑的网卡芯片直接相连,结合图2和图3可以看出,RJ45接口的第1~8个引脚与BCM57781的第28、29、 31、 32、 34、 35、 37和38引脚相连接,用于实现数据的交换。

    1.3无线网络相关电路理论基础
    1.无线局域网
    无线局域网(Wireless Local Area Networks、 WLAN)使用无线电波作为数据传送的媒介构成局域网络,具有传输速度快、接入方便等优点。无线局域网最通用的标准是IEEE 802.11系列协议。
    IEEE是电气和电子工程师协会的英文缩写,是一个国际性的电子技术与信息科学工程师协会,该协会对于局域网标准的制定和推广具有重大贡献。
    IEEE 802.11系列协议主要包括IEEE 802.11、IEEE 802.11 a、 IEEE 802.11 b、 IEEE 802.11 g和IEEE 802.11n等。IEEE 802.11是该标准系列的原始标准,其工作在2.4GHz频段,数据传输速率为2Mbit/s。 IEEE 802.11 a为1999年发布的该标准的第二个版本,其工作在5GHz频段,数据传输速率为54Mbit/s。 IEEE 802.11b标准是该系列标准开始在各个国家和地区大范围应用的一个标准,其原因为IEEE 802.11b标准工作在2.4GHz频段,为世界上绝大多数国家通用,数据传输速率为11Mbit/s,速度相对较快。IEEE 802.11g标准工作在2.4GHz频段,数据传输速率提升为54Mbit/s。IEEE 802.1 In标准导入多重输入输出和40Mbit通道宽度技术,可将数据传输速率提升到300Mbit/s。基于IEEE 802.11标准的无线局域网允许在局域网络环境中使用可以不必授权的ISM频段中的2.4GHz或5GHz射频波段进行无线连接。
为了推动IEEE 802.11b标准,出现了Wi-Fi联盟,该联盟负责Wi-Fi品牌的认证、商标授权等工作。Wi-Fi是一个无线网络通信技术的品牌。
    2.无线网卡
    目前主流的笔记本电脑都内置无线网卡,使无线网卡成为笔记本电脑重要的配件。无线网卡是笔记本电脑连接无线局域网的重要设备,其通常采用独立的电路板设计,通过相关接口连接到笔记本电脑的主板上。
    Intel公司在迅驰平台时期极其重视笔记本电脑对无线网卡的配置,并将之作为迅驰平台的三大组件之一,如图4所示为笔记本电脑内置的Intel无线网卡。

    由图4可见,笔记本电脑内置的无线网卡通常会连接两根信号线,这两根信号线通常会连接到笔记本电脑液晶显示屏的上方,以增强笔记本电脑的无线网络信号收发性能。
    在无线局域网的数据传送过程中,不管是笔记本电脑的内置无线功能模块发送数据信息给无线路由器,还是无线路由器发送数据信息给笔记本电脑的内置无线功能模块,都是数据信息经过天线发射,再经过另一方天线接收的过程。所以在检修笔记本电脑无线网络故障时,除了检测无线网卡的好坏外,还应注意无线网卡信号线是否存在问题。
    3.无线网卡插槽电路
    内置无线网卡通常通过插入笔记本电脑主板上的Mini PCI-E插槽使用。
    Mini PCI-E插槽基子PCI-E总线设计,具有体积小、传输速率快等特点。典型的Mini PCI-E插槽具有52个引脚,通常平行焊接在笔记本电脑的主板上,其接口电路除了包括必要的PCI-E总线连接到芯片组,还包括USB总线、SM总线及LPC总线信号。但是后面的几组信号线对内置Mini PCI-E接口的无线网卡来说不是必需的。Mini PCI-E插槽还可以用于连接固态硬盘等设备。

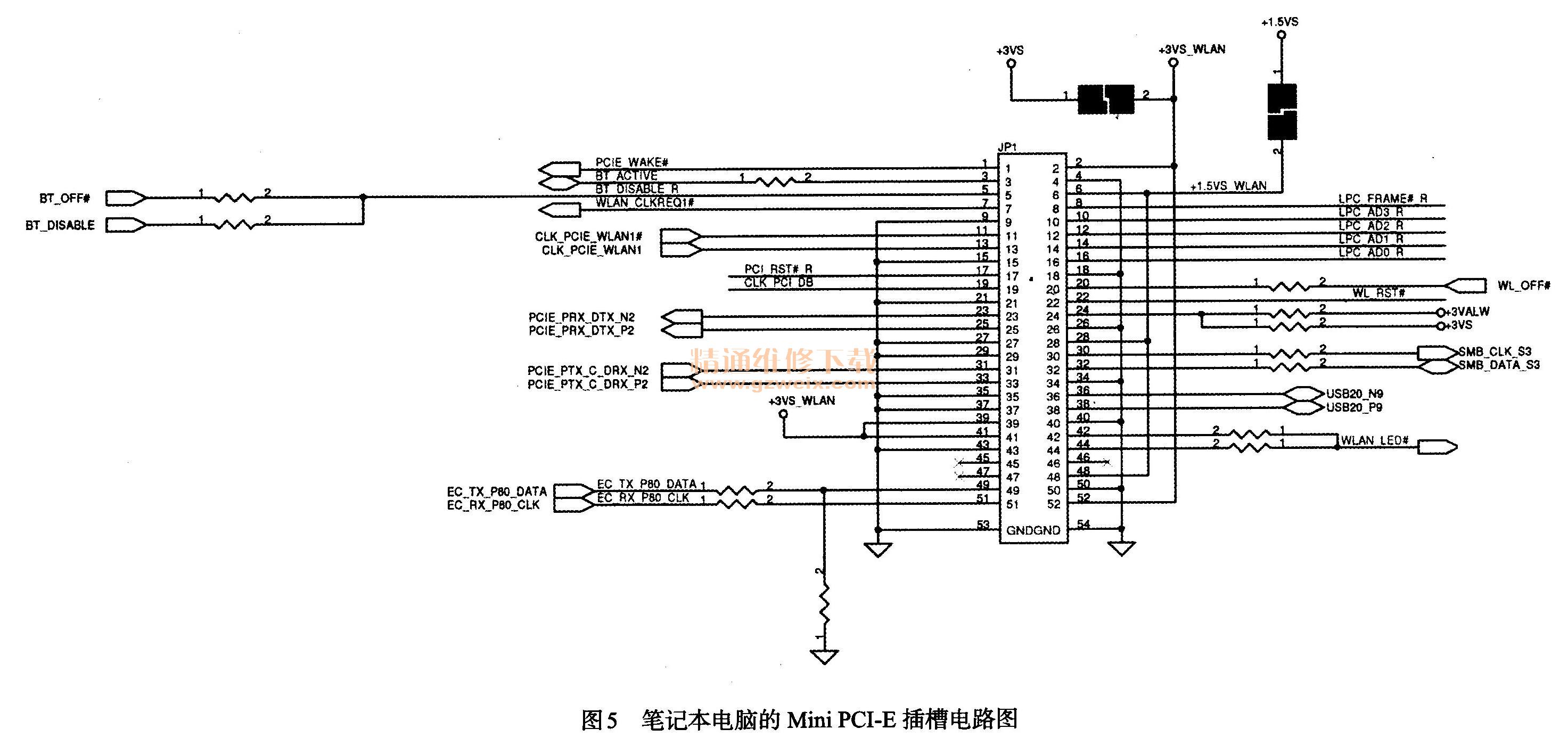

    如图5所示为笔记本电脑的Mini PCI-E插槽电路图。
