联想Y460 型笔记本电脑掉电,不开机
来源:本站整理  作者:佚名  2015-07-20 08:51:29

    联想Y460 型笔记本电脑(板号为DAKL2BMB8F0REV:F).故障现象是开机后开机电压上升到0.6V后瞬间掉电,不开机,用内置或外置电源,故障不变。
    分析检修:拆机后,测量其待机电流为0.003A,待机芯片采用PU11 (MAX6792ETD-T),3V、5VPCU电压都正常,电路如图1所示,整板无发烫现象,触发还是到0.6V就掉电关机。根据经验,掉电原因一般是缺电压,于是测量了全板电压,内存供电电压1.5V正常,容易出问题的1.05VVTT电压也正常,再测量CPU供电(它采用的是is162883芯片)、CPU供电瞬间居然有0.7V电压,说明供电基本上没问题,那么SUS信号电压可以不用测量,因为CPU供电有它则正常,VRON信号是由各大供电芯片组成HWPG信号,都进行测量,正常,只有其中一只电感PL8无电压(它为显卡供电)。

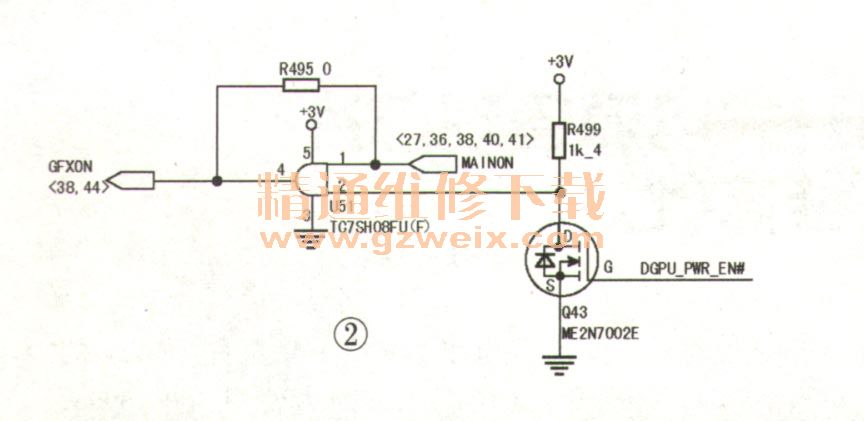

    继续检查,如图2所示,U51(TC7SH08FU     (F))发出的MAINON信号和DGPU_PWR_EN#信号相连,DGPU_PWR_EN#信号是南桥PCH发出来开启独立显卡供电的,实测为高电压,因此判断没有给独立显卡供电,这个信号低电平有效。于是再检查南桥的工作条件,供电正常,还在上电阶段,因此不考虑时钟信号有故障。

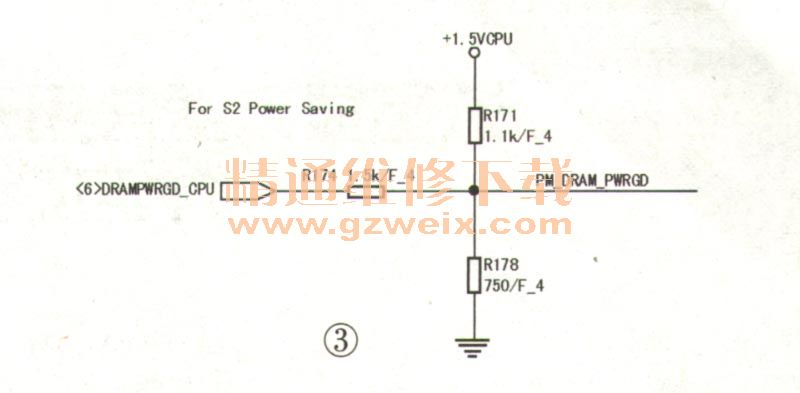

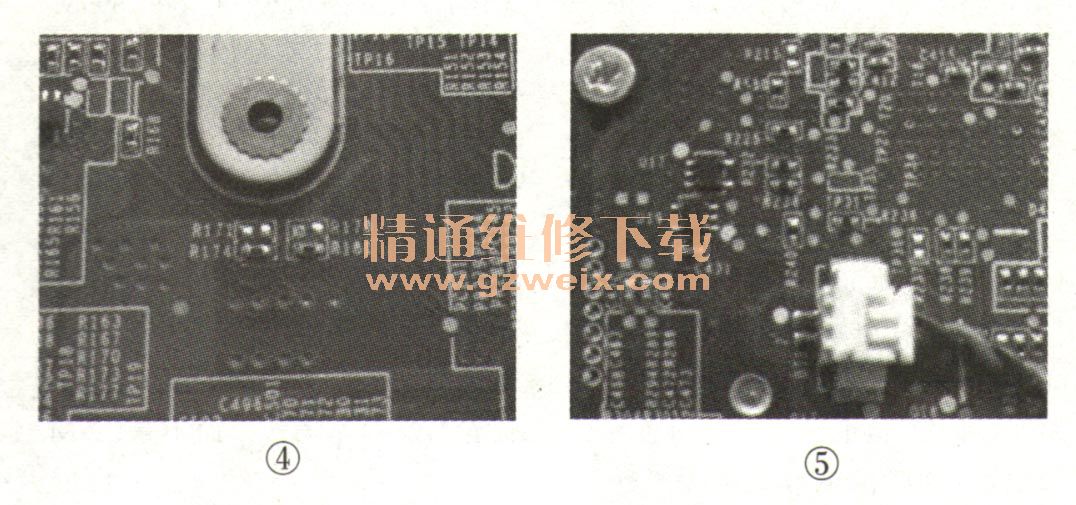

      由工作条件可知要发出开启独立显卡的信号首先PM-DRAM PWRGD信号要正常,如图3所示,实测R174一端为高电平,另外一端只连接南桥芯片无其他电路,电压为0.3V于是换新南桥芯片(HM55 ),上电试机,故障依旧,经测量R174的另一端仍为低电平,如图4所示。

    参考广达HM55时序资料后,继续追查时钟信号PLTRST#(南桥发出PLTRST#信号的条件是各供电正常),独立显卡供电DGPU少WR EN#信号是在南桥PCH发出信号复位之后才拉低的,于是先测量PLTRST#信号电压,正常,再测量集成显卡供电电压0.9V,正常,测试无线网卡槽22脚电压为0V,南桥14MHz时钟信号正常,ECPWROK和VRMPG信号也正常、且南桥已经更换,示波器测试时钟信号30脚有波形输出。如图5所示,U17是ec和vrmpg与门,④脚正常输出高电平,说明南桥的工作条件全部满足,但就是没有复位信号输出,且还掉电,疑惑?

    于是拆除U17让南桥退出复位状态,如图6所示,终于不再掉电了,电流维持在0.6A,测量全板的供电,都正常且稳定。无意中手碰到网卡,发热严重,换新网卡后,再把U17焊好,试机,故障排除。

    小结:以后各位遇到联想这款笔记本电脑时,因掉电不好测量供电,所以可以直接拆除U17检修,PLTRST#信号复位不正常会导致无独立显卡供电,还会引起反复摔电不开机故障。
