联想B50R1一体机无法开机
来源:本站整理  作者:佚名  2015-09-30 09:35:46

    分析检修:接修后打开电源开关,屏幕上显示LOGO画面后立刻断电关机,重新再次开机故障一样。拆机后,发现该机是INTEL G41主板改装的,因为从按下开/关机键到断电有大约5s,所以怀疑开机排针供电不足,经测量发现电压只有1.7V,正常电压应该为5V。
    如图1所示,测量Q82、R110一端5VSB电压是来自EC芯片,测量其对地阻值为120Ω没有短路,给R110强制加5V电压(方法是用镊子接触R110两端),再开机测量排针电压,发现已经恢复为正常的5V,开机发现已经不再断电可以进入系统,反复开、关机几次都正常,装机测试,第二夭又出现原故障。

    再次拆机后测量开机排针电压又变成1.7V,拆掉Q82后排针电压不变,C103在电路板上没安装,R110拆下测量阻值为4.7kΩ正常,怀疑EC芯片有问题。

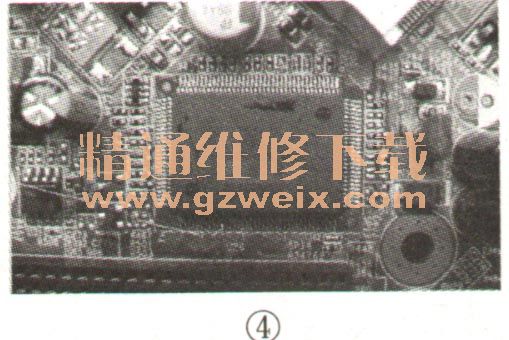

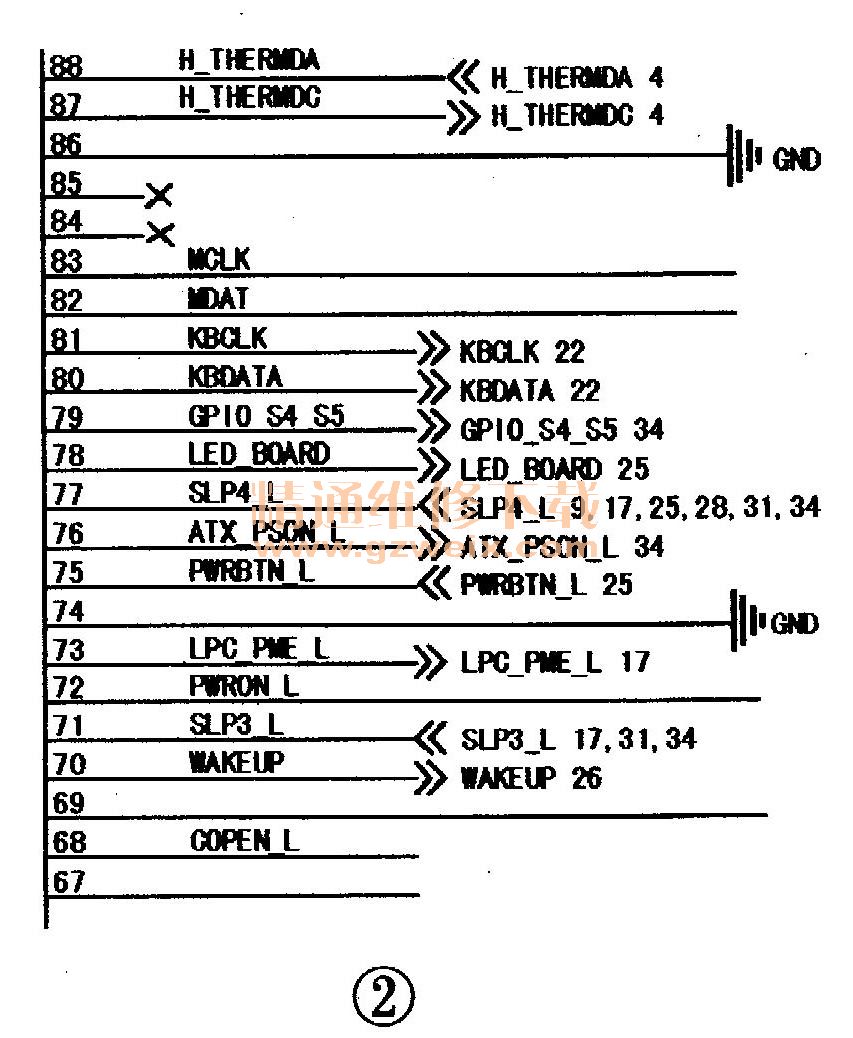

    如图2所示,测量EC芯片的供电电压正常,于是拆下EC芯片,测量其75脚电压为1.7V,检查发现主板上C103旁边有条细线,应该是通往EC芯片75脚的,直接用刀片划开,再测量开机排针发现5V电压恢复,这说明主板线路有轻微短路,于是把EC芯片回装,再直接飞线,如图3、4所示。装机后试机一天,故障彻底排除。





    小结:该机属于板层漏电故障,漏电后电压被拉低,但检查阻值又没有短路现象,通常需要把主板上的元件都拆了,才容易发现问题,这种故障的维修相对比较费时。该机为电容C103一端到EC芯片的75脚中间线路有漏电,所以这里采取飞线方法应急解决。
