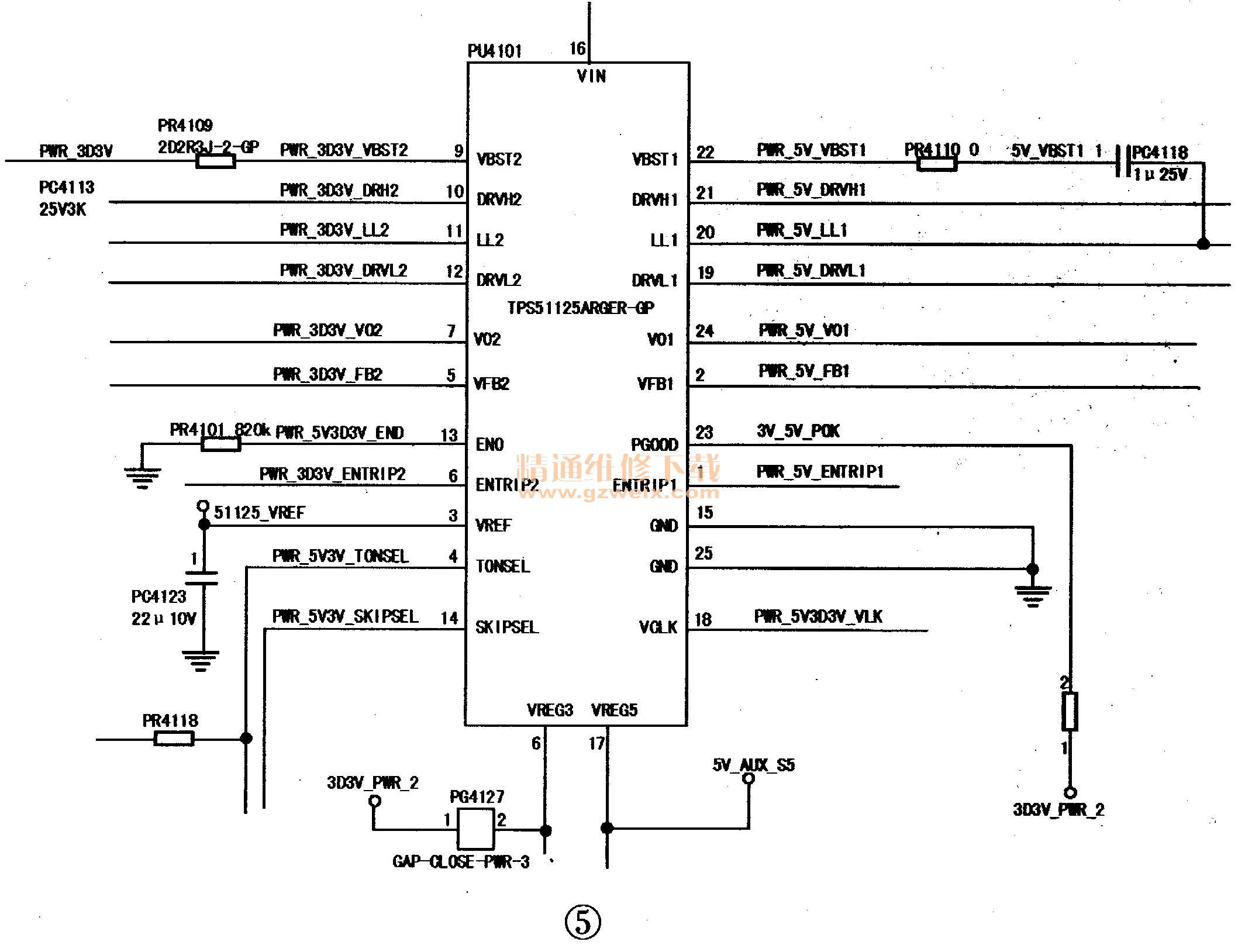

分析检修：接修该机的主板，目侧发现桥、待机芯片（TPS51125），EC芯片、CPU供电芯片都被拆焊过，且有脱焊点，于是先检查各大电感，没有发现明显的短路。上电，测量待机电流为0.14A，过高，手摸待机芯片发烫，无3V、5V电压输出。于是先检查待机条件，待机芯片16脚（VIN）实测电压为18.3V，公共点VREG5的电压都正常，但VREG3公共点电压为1.2V，偏低，如图5所示。

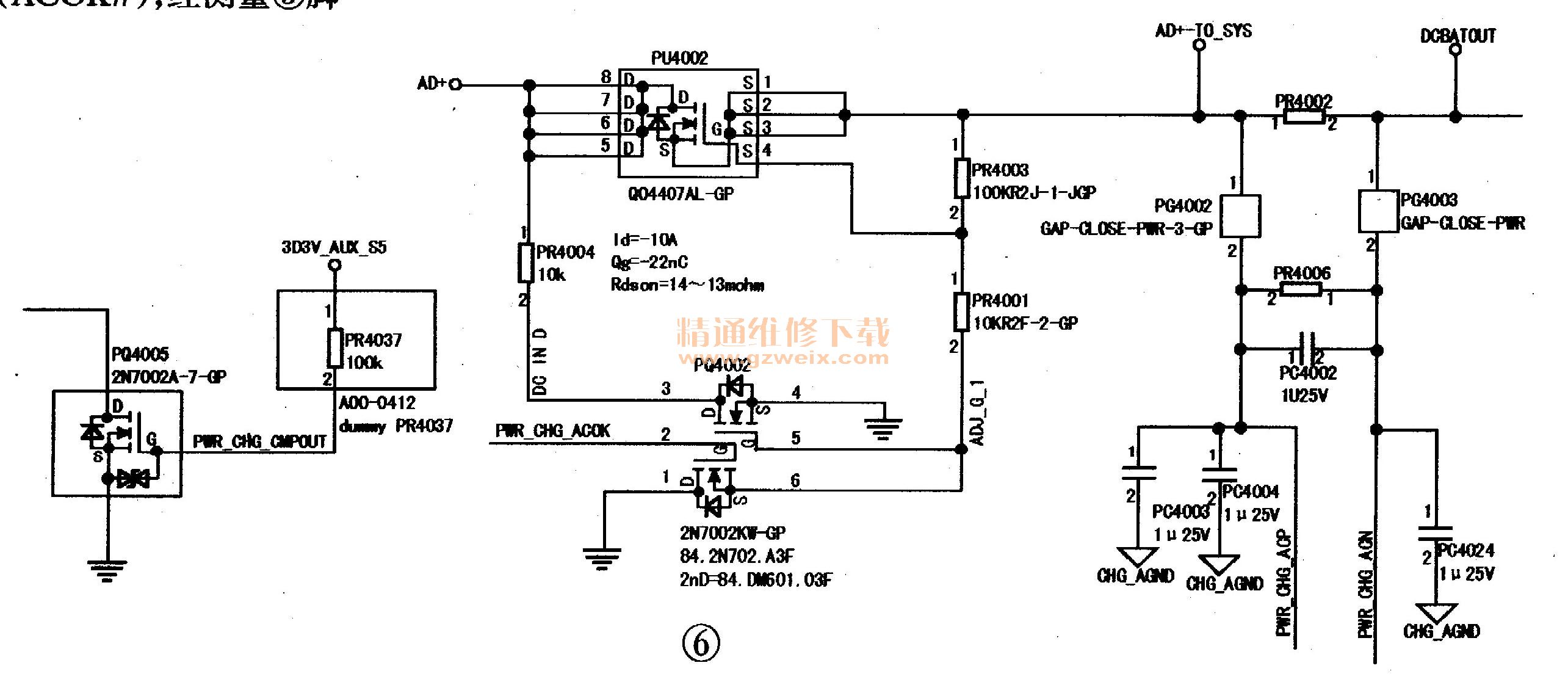

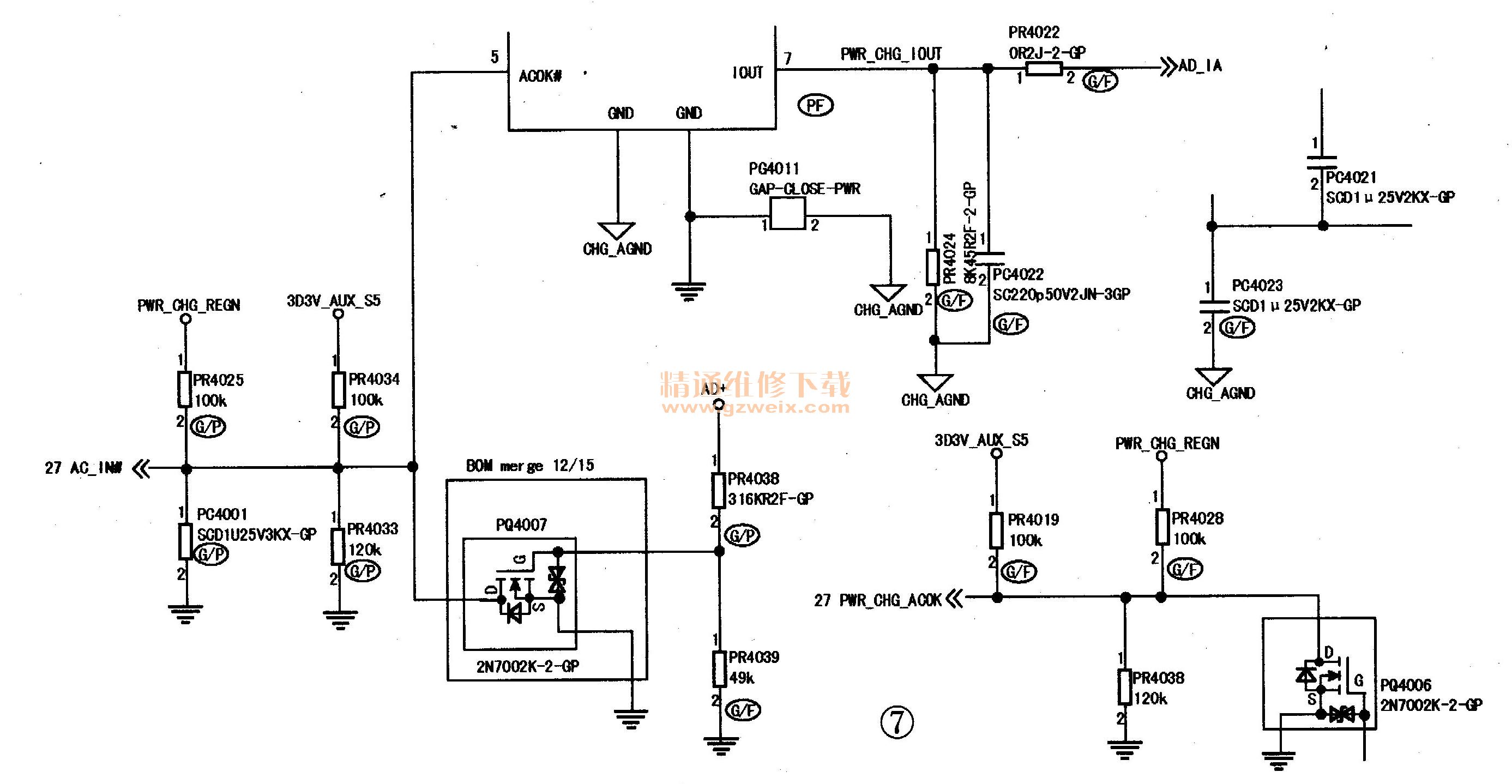

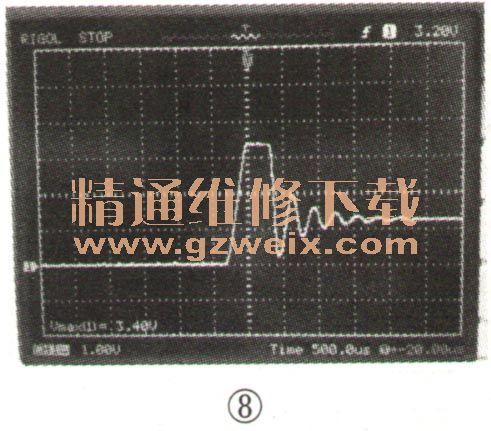

    根据上述检查开始检修保护隔离，PU4002要想完全导通PWR CHG ACOK信号必须为高电平，如图6所示。PWR CHG ACOK信号受控于充电芯片的⑤脚（ACOK#），经测量⑤脚输出电压为低，PQ4006截止，PWR CHG   ACOK信号被3D3V AUX S5信号拉升为高电平，3D3V AUX S5来自待机芯片的3V线性电压，也就是说3V线性电压输出正常，那么大电流的公共点就产生了，如图7所示。用示波器监测3V线性电压，波形如图8所示，表示瞬间有3V然后马上掉电，这种情况基本是因为EC芯片电压被拉低，拆下EC 、3V线性恢复正常，大电流的公共点也产生了，待机电流为0.01A也正常，把3V、5V开启的控制管拆除，3V、5V待机电压也恢复正常，找了只Intel HM65型号的桥，通过BGA封装换上后，笔记本不触发。





    测量芯片的RSMRST引脚没有电压输出，查EC待机条件：供电正常。待机复位也有、读取程序，检测适配器正常。检查桥的待机条件，RTC电路正常，用示波器测量晶振，正常。于是决定重刷BIOS程序试试，重刷BIOS后待机电流恢复，自动触发，电流可以上到0.09A，但CPU电压没有输出，集成显卡供电也没有输出，其他供电正常。经测量CPU供电芯片开启正常，换用同型号的CPU故障依旧。

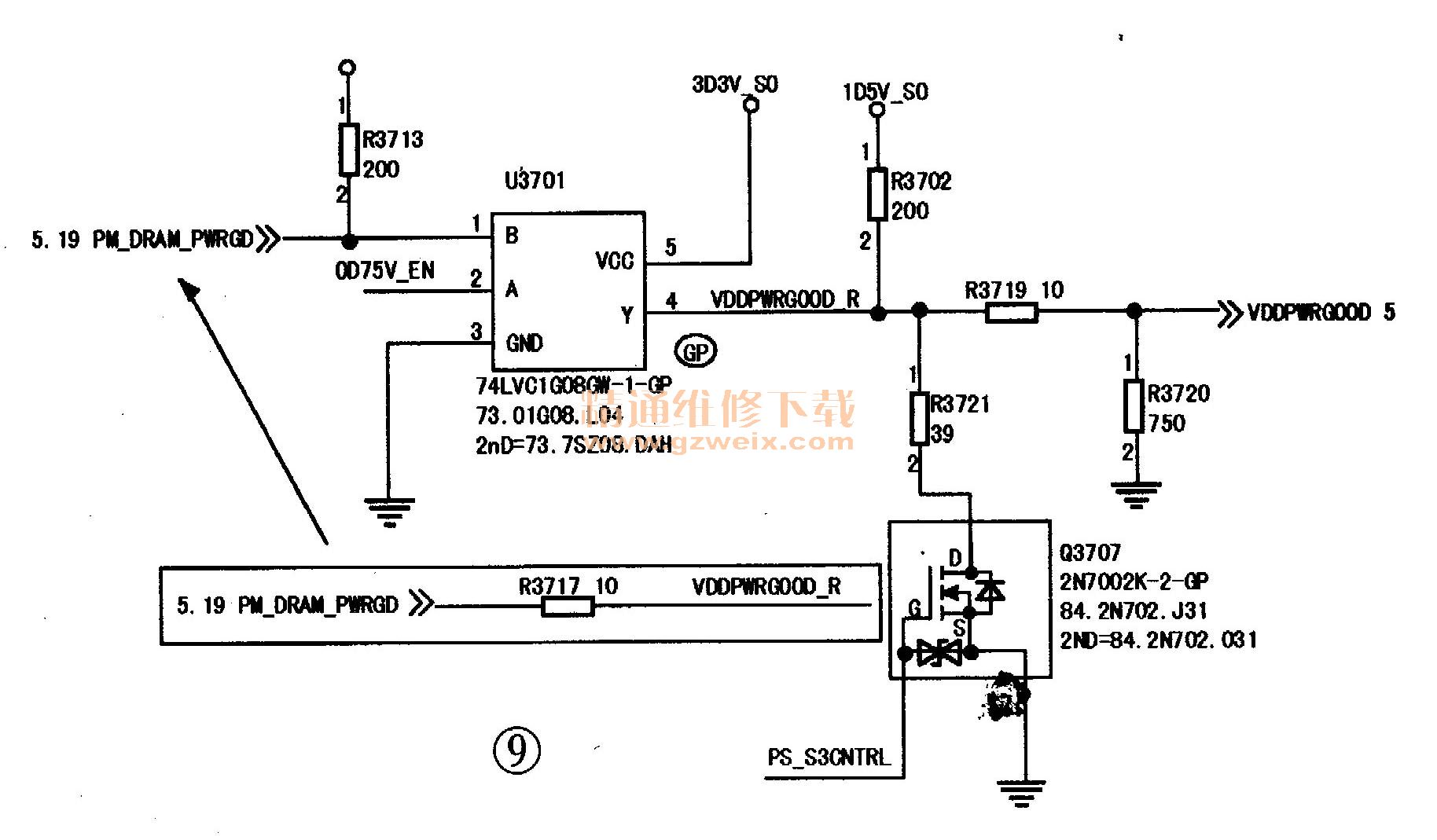

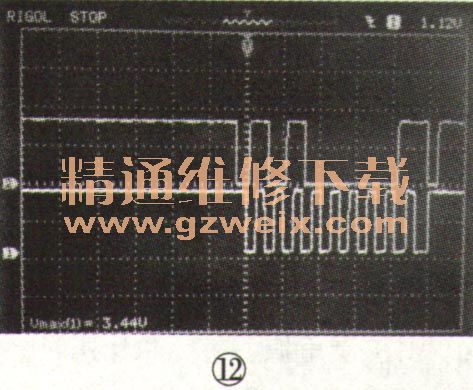

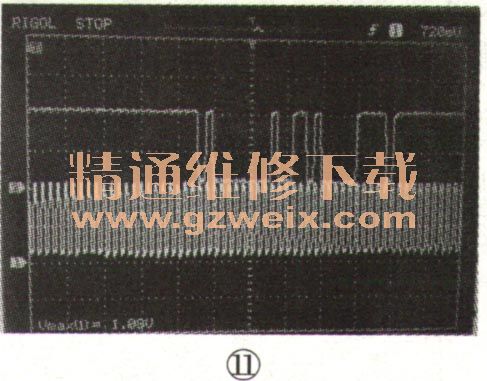

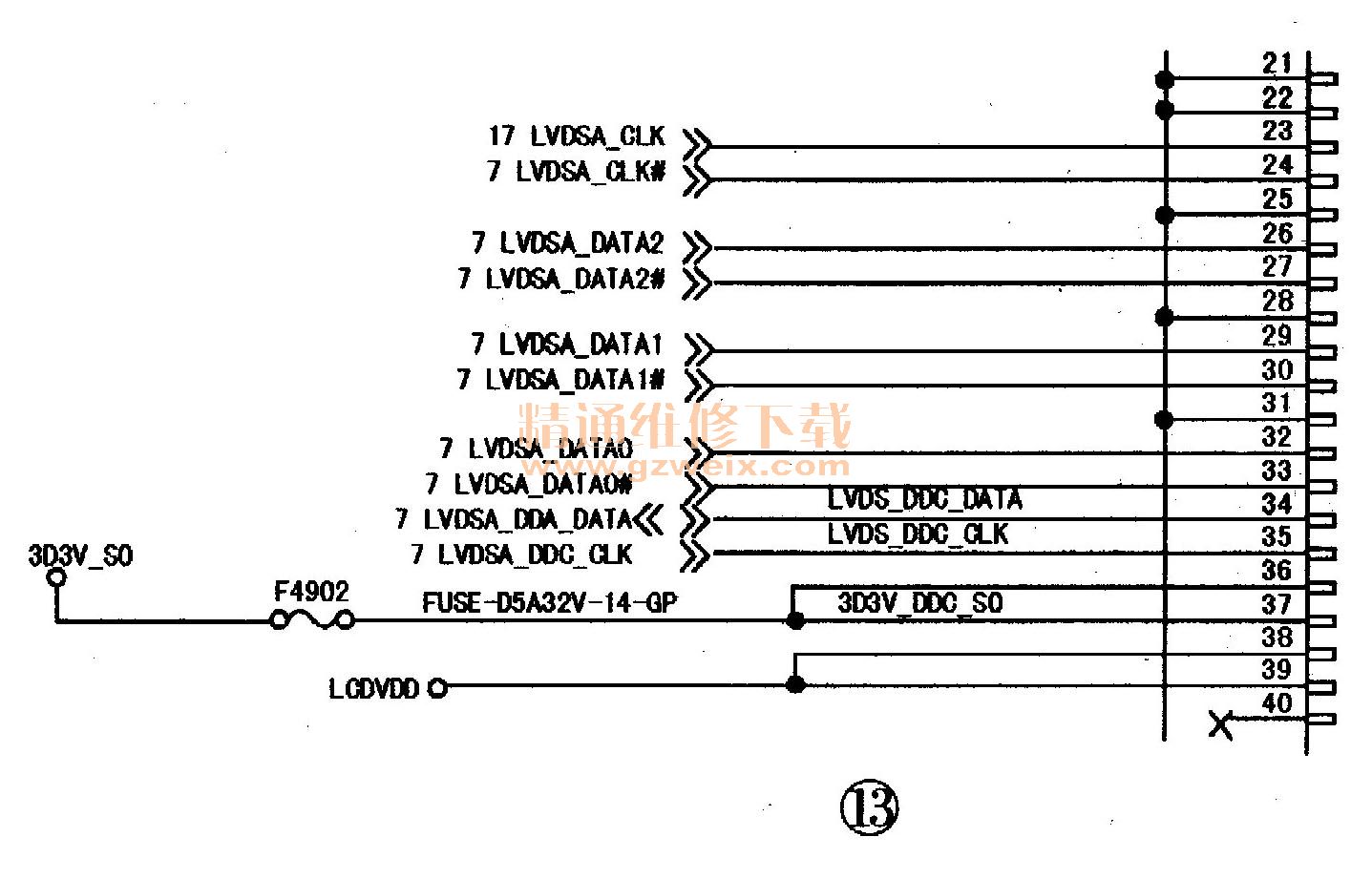

    根据该机的开机时序：要产生CPU供电，供电芯片则需要有开启信号和SVID信号，经用示波器检测没有SVID信号，桥的APWROK与PWROK信号是连接在一起的，流到EC芯片的EC脚上电压经测量为3.3V正常，桥发出给CPU的DRAMPWROK信号流向一个门电路的①脚，经测量输出电压为3.3V正常，如图9所示。接下来是桥得到APWROK信号后会去读取BIOS开启时钟，再发出PROCPWRGD信号给CPU，PROCPWRGD信号从桥出来后“改名”为Hse CPUPWRGD信号，如图10所示，在CPU插座旁边有一只R503的电阻，经测量R503与CPU插座相连接的一端无电压，测量此电阻发现其阻值为0Ω，已损坏，找一只10kΩ电阻换上后电压恢复正常，待机电流也上升正常，再检测SVID波形如图11所示、内存SM总线波形如图12所示、EDID信号波形如图13所示，都正常，至此故障排除。
