一块华硕M5A78L-M LXrev1.00型主板，可以触发，插入诊断卡跑码到“C5”后即刻掉电。接入假负载，去掉BIOS后在不跑码的情况下不掉电。

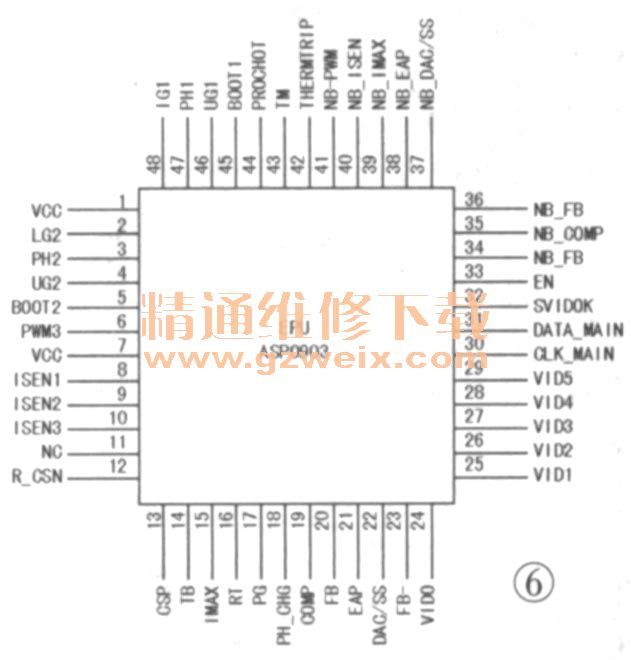

    检修过程：掉电主要是过流保护或过压／欠压保护引起的。于是接人假负载，测量各路输出电压3.3V，5V、12V等都基本正常，说明EPU（ASP0903）相关引脚VCCBOOT、FB、EN、PG等基本正常，如图6所示，PCI槽上复位电压3.3V、假负载上PG信号的电压1.5V、RST信号的电压1.5V，都正常，时钟晶振33MHz、100MHz也都正常。

    掉电还有可能是温控保护引起的，于是检测EPU的温控有关引脚42、43、44脚，对照图7所示的点位图进行测量，发现43脚无输出电压。查图7所示线路，EPU的43脚与PR56、PR57、PR58相连，PR56接＋12V、 PR57接地，PR58与CPU供电管边上的热敏电阻PRT 1相连，形成串联分压电路，PR56一端有12V、EPU的43脚不应该没电压。拆下PR56量，阻值已无穷大，如图8所示。因不知PR56应该是多少欧电阻，EPU的43脚电压也不知应是多少，按相似电路估计是3V左右，于是选用阻值为2kΩ左右的电阻代替PR56安装上去，再接上假负载测量EPU的43脚，实测为3.2V。然后安装上CPU后跑码测试，不再掉电。开机进人系统，故障排除。



    提示：不少同行遇到此类故障时，如果没有检查出过流或欠压保护后，通常会采用刷新BIOS来解决问题，虽然有时直接在官网下载BIOS进行刷新可以解决问题，但需要注意的是进入系统后可能会出现不能安装网卡驱动的情况，这时只有到原版BIOS的官网重新下载对应的BIOS进行刷新才能解决问题。
