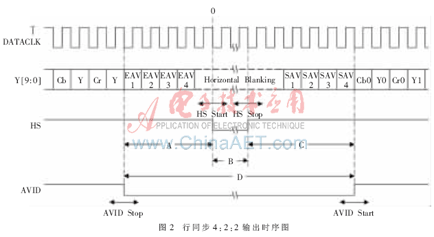

PAL-D制式一行可视像素有720个，因为采用ITU-RBT.656标准，每2个DATACLK时钟才输出一个像素，所以，一行可视像素需要1 440个DATACLK时钟。一行像素输出完毕后紧接4个行结束标志，然后进入行消隐阶段，行消隐阶段结束后，4个字符的开始标志表明一行的开始，从4个结束标志到4个开始标志，共有288个DATACLK时钟。这288个DATACLK期间的数据不用于显示，用于同步和消隐，所以对于PAL-D制式，采用ITU-RBT.656标准传输一行视频需要1 728个DATACLK时钟[7]。

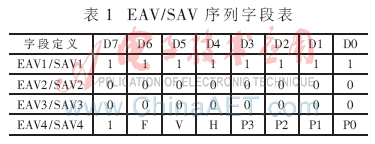

EAV和SAV分别表示一行有效视频的结束和开始，EAV/SAV序列由FF-00-00-XX表示，其中XX是状态字，表1为EAV/SAV序列字段位表。
F场标志：F=0是偶场，F=1是奇场；V视频有无效标志：V=0为有效视频数据，V=1为无效视频数据；H有效视频结束起始标志：H=0是SAV，H=1是EAV。
从624行～22行和311行～335行为无效视频行，此时V=1；从23行～310行和336行～623行为有效视频行，此时V=0。从1行～312行为偶场，此时F=0；从313行～625行为奇场，此时F=1。
配置TVP5146使其正确初始化。设置正常工作模式，视频选择输入口，色度和亮度AGC自动增益，视频输入为PAL-D制式625行，解码输出格式为10 bit 4：2：2(2倍像素时钟速率)内嵌同步字符，实际10 bit输出时最低2 bit可丢弃。设置亮度信号范围为16～235，色度信号范围为16～240。配置NiosII软核，设置CPU类型为经济型32 bit，CPU时钟频率为100 MHz，复位向量起始地址为Flash，异常向量起始地址为On-chip-ram，设置PIO线模拟I2C协议，用于配置TVP5146，配置Avalon-MM三态桥用于挂接Flash，配置On-chip-ram为32 KB[8]，添加一个Avalon从设备。该从设备为用户自定义接口，NiosII软核可以通过该从设备口实时访问转换后的RGB像素，进行图像处理。
3 视频图像数据采集
视频解码芯片输出内嵌同步字符8 bit视频数据，参照解码芯片输出DATACLK时钟，FPGA采集视频解码数据。FPGA采集之前先要进行图像裁剪、交织处理。裁剪处理是为了产生640×480的像素面，交织处理即变隔行视频数据为逐行视频输出，即两场图像交叉嵌入一个存储体中，形成一帧。当一帧存储完毕后，切换存储体，而先前的存储体内容参照系统时钟，依次像素处理送DVI编码芯片进行显示。
3.1 视频信号采集控制

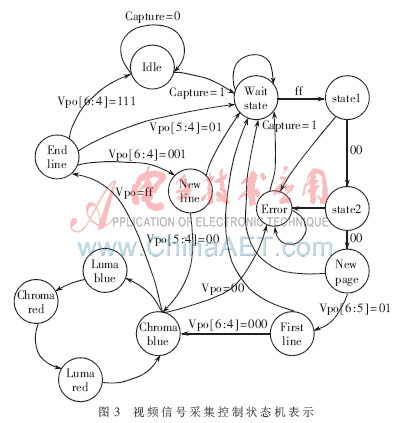

视频输出信号为内嵌同步字符8 bit Y：Cb：Cr=4：2：2输出，本设计中视频信号采集采用状态机控制法。视频信号采集控制状态机表示如图3所示。
Idel：默认空闲状态。如果视频采集标志capture置位，则进入Wait State状态；如果capture不置位，则停留在Idel状态。
Wait State：此时如果收到数据0xff，则进入State1，其他情况仍然循环停留。
State1：如果此时收到数据0x00，则进入State2；收到其他数据则进入Error。
State2：如果此时收到数据0x00，则进入New page状态，否则状态返回到Wait State。
New page：此时视频处于消隐状态，如果收到的视频数据vpo[6：5]=01，则正在消隐，转入第一行数据接收状态First Line，否则跳回Wait State状态。
First Line：如果收到vpo[6:4]=000，表明下一个数据即视频图像数据，否则返回到Wait State。
Chroma blue：正确有效的数据，如果此时接收到vpo=0xff，则表明数据转入End Line，如果收到vpo=0x00，则转入Error状态。
Luma blue：亮度蓝色数据，接收完转入Chroma red状态。
Chroma red：色度红色数据，接收完转入Luma red状态。
Luma red：亮度红色数据，接收完转入Chroma blue状态。
End Line：如果vpo[6:4]=011，表示奇数场结束，偶数场将要开始，转入New line状态；如果vpo[6：4]=111，表示一帧数据结束，转入Idle状态；如果vpo[5：4]=01，表示一行结束，下一行将要开始，转入New line状态；否则进入Error状态。
New Line：如果接收到的vpo[5：4]=00，表示有效数据接收，转入Chroma blue状态；否则转到End Line状态。
