（3）24V、12V电压形成经PFC后的B+电压（390V），经过R58、R65、R69、R50对B+分压，R50上的电压经Z2稳压后送给场效应管Q11 G极，Q11导通。同时，VA经Q4、D6送人Q12 e极，Q12饱和导通，VA经IC5稳压后从①脚输出12V电压，加到IC2的电源端12脚，由IC2、Q18、Q2组成的开关稳压电源得电启动工作。

　　该电源启动后，由IC2 15脚11脚分别输出相位相反的矩形波，分别激励Q2和Q18，使两管交替导通与截止。B+加在T2绕组两端，强迫振荡半周之后，电容充电至B+（上正下负）；当Q2截止、Q18导通时，上电压加在绕组两端，自由振荡半周之后再行转换，形成双极性振荡。所以次级采用全波整流方式。获得V3（24V）、V2（12V）电压的输出。稳压负反馈的信息是从V3与V2同时取样。经比较放大由光敏IC8传送到IC2④脚，通过IC2适时调整激励矩形方波的频率，使输出V2、V3电压稳定。电容C13耦合的是C9两端的充放电波形，它反映“双向”振荡的强弱，经D4整流平滑之后送IC2⑦脚，实现对过强振荡的抑制性保护。

　　（4）保护电路分析在该电路中，Q9组成过压检测电路IC4、IC6组成过流检测电路。

　　在“泰达”LCD开关电源中，利用IC2⑧脚高电位对开关电源的过流保护，同时又利用其在开关瞬间的低电位，抑制了“过渡历程”中因过流产生的误动作。

　　在该电路中，则利用光电耦合器IC11控制IC2⑧脚的电位，实现整个开关电源的过压（V1SB、V3）、过流和过热保护。

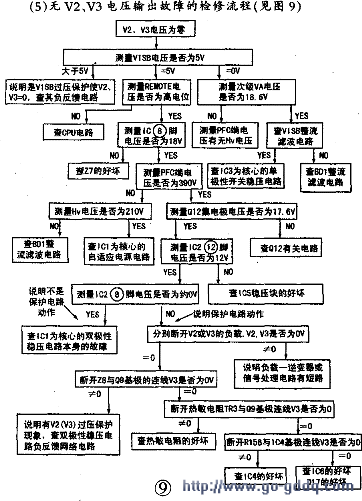

　　如图8所示，正常工作时，V1SB、V3和环境温度都处于正常状态，Q9的b极电位很低，Q9截止，又如负载电流正常产生，在采样电阻R78、R79两端电压（V3A-V3B）、（V2A-V2B）将分别引入过流检测电路IC4和IC6①脚、⑧脚，尽管V3A＞V3B、V2A＞V2B，但由于R152或R155的分压作用，最终还是⑧脚电压大于①脚电压。因此，IC4和IC6④脚都输出高电位，光耦IC11截止，IC2⑧脚为低电位（接近0V），此时IC2工作不受⑧脚影响，处于正常工作状态。但是，无论V1SB或V3出现过压，或者机内温度过高使TR3（负温度系数）阻值过小，都使Q9饱和导通，光耦IC11②脚为低电位；不管V3或者V2的负载电流过大，都使IC4或IC6的①脚电压大于⑧脚。因此，④脚输出低电位，光耦IC11②脚为低电位。这时IC11导通，IC2⑧脚为高电位，开关电源停振。可见“力信”电源的保护电路，没有使用可控硅或类似于可控硅的自锁双稳态电路。其优点是，如果判断是保护电路动作，可以采用在线逐个断路法，迅速查明故障原因及所在部位。
