工作内容:
1、设计一个多路选择器，利用ModelSimSE做功能仿真；
2、利用Synplify Pro进行综合，生成xxx.vqm文件；
3、利用Quartus II导入xxx.vqm进行自动布局布线，并生成xxx.vo(Verilog
4、利用ModelSimSE做后仿真，看是否满足要求。

注：
1. 仿真器(Simulator)是用来仿真电路的波形。
2. 综合工具(Synthesizer)的功能是将HDL转换成由电路所组成的Netlist。
3. 一般而言，在电路设计的仿真上可分为Pre-Sim 和Post-Sim。Pre-Sim 是针而Post-Sim则是针对综合过且做完成了Auto Place and Route（APR)的电路进行仿真，以确保所设计的电路实现在FPGA上时，与Pre-Sim 的功能一样。

1、前仿真（Pre-Sim）
步骤一：打开ModelSimSE，然后建立一个Project；
※建立Project的方式为点选File → New → Project…；
※设定Project Name 与Project location，按OK 即可建立Project。

步骤二：新增设计文档或加入文档。

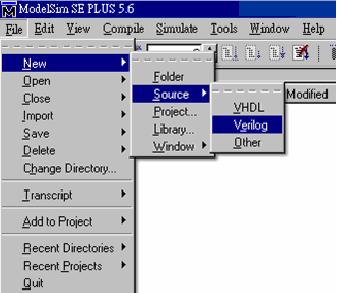

※新增文档的方式为点选File → New → Source → Verilog，然后对文档进行编辑并储存为xxx.v；
※ 加入文档的方式为点选File → Add to Project → File...，然后点选xxx.v；

步骤三：编译(Compile)。
※编译文档的方式为点选Compile → Compile All，即可编译所有的文档。
※如果编译时发生错误，在显示错误的地方(红字)点两下，即可跳到错误。

步骤四：新增或加入测试平台(Testbench)。
※当设计完电路后，为了确定所设计的电路是否符合要求，我们会写一个测 试平台(Testbench)；
※ 新增或加入测试平台，然后编译它。

步骤五：仿真(Simulate)。

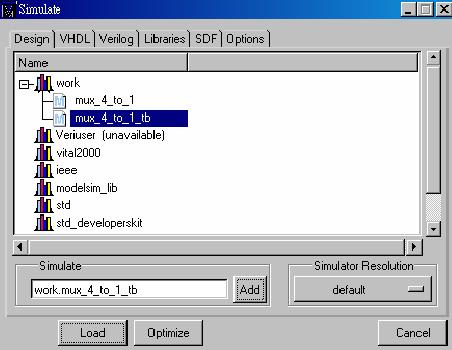

※仿真的方式为点选Simulate → Simulate…；
※打开Design里面的work，然后点选mux_4_to_1_tb 并Add 它，最后按Load 即可跳到仿真窗口。

步骤六：加入信号线。

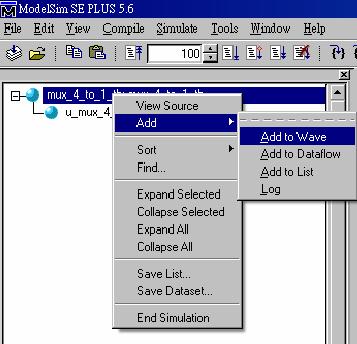

※ 在窗口上按右键，然后点选Add → Add to Wave；

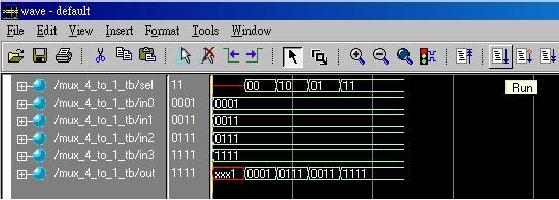

步骤七：看波形。
※在工具列上按Run，然后就会显示波形；
※慢慢看波形吧，没有波形就没有真相!

以上就是使用ModelSim做Pre-Sim的基本流程，在此要特别强调的是，ModelSim所有的功能并不仅仅于此，如果你想要了解更多的话，一切都要靠自己花时间去问去试，只有努力的人才能有丰富的收获，加油！

2、综合（Synthesis）
步骤一：打开Synplify Pro，然后建立一个Project。
※先点选File，再点选New；

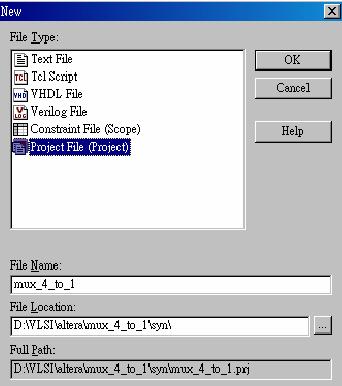

※选择Project File，并设定File Name与File Location；

步骤二：加入设计文件。
※ 点选欲加入的xxx.v，然后按Add，再按OK后就可以将档案加入。
