特斯拉MODEL S直流-直流换流器的拆装
来源:本站整理  作者:佚名  2017-11-08 08:27:23

    注意:为避免静电放电造成人身伤害或设备损坏,执行以下步骤时必须戴上静电放电腕带。
    (1)拆卸步骤
    ①执行车辆电气绝缘程序。
    ②拆卸右侧前部上轮拱内衬。
    ③夹住直流一直流变换器进给并取出冷却剂软管。
    ④放置一个容器,以收集冷却剂。
    ⑤松开固定进给的夹子(X2)并将冷却剂软管装回到直流一直流变换器,见图1

从变换器上松开软管。插入管子连接,以防湿气或灰尘进入系统。拆卸前请留意或标记组件的安装位置。
    ⑥拆卸将12V接地端子固定到直流一直流变换器上的螺母和垫圈(扭矩为16N·m)。
    松开线束并将其移到一旁,见图2。

    ⑦松开直流一直流变换器12V正极端子绝缘套。
    ⑧拆卸将12V正极端子固定到直流一直流变换器上的螺母和垫圈(扭矩为9N·m)。松开线束并将其移到一旁。

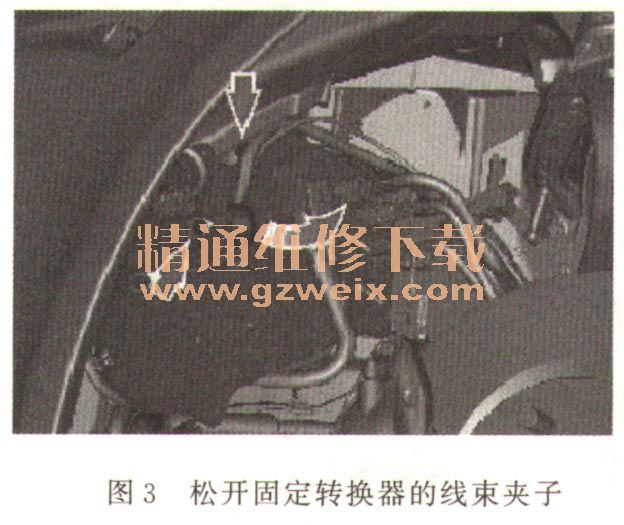

    ⑨松开将线束固定到直流一直流变换器的夹子,见图3.

    ⑩拆卸固定高压连接器盖的螺栓(扭矩为18N·m),并从直流一直流变换器中断开高压线束连接(扭矩为5N·M)。
    11断开将电池冷却剂、电热器、驾驶室加热器和压缩机固定到直流一直流变换器上的高压线束连接器(X3)。
    12从直流一直流变换器中断开信号线束连接器。
    13松开将线束固定到直流一直流变换器上的夹子(X3),见图4。

    14拆卸将直流一直流变换器固定到车身上的螺栓和螺母(X2)(扭矩为9N·m)见图5。

    15拆卸直流一直流变换器。
    (2)安装步骤
安装程序与拆卸程序相反,以下内容除外:将冷却系统再充注并排放。
