详解特斯拉MODEL S动力电池拆装
来源:本站整理  作者:佚名  2017-11-05 18:23:00

    说明:若车辆配有空气悬架,则在举起并支撑车辆前启动触摸屏上的JACK模式。
    将无线电钻与3/8in驱动装置接合器和3/8in驱动装置气动棘轮扳手配合使用来执行此程序。不要使用冲击扳手拆卸电池紧固件。以下拆装步骤应该由2名技术人员配合完成。
    (1)电池拆卸步骤
    ①升起并支撑车辆。
    ②拆卸后护板。
    ③拆卸将左侧剪力板固定到副框架的螺母(扭矩为35N·m)
    ④拆卸将电池固定到车身的中心螺栓(X 6)(扭矩为38N·m),见图1。

    ⑤在电池下面正确放置电池工作台。确保该工作台保持水平并且可以支撑电池的全部重量。
    ⑥如果装配了防撞板压铸件,请将其拆下。
    ⑦拆卸将高压电池固定到前副框架和车身的螺栓(X2)(扭矩为115N·m),见图2。

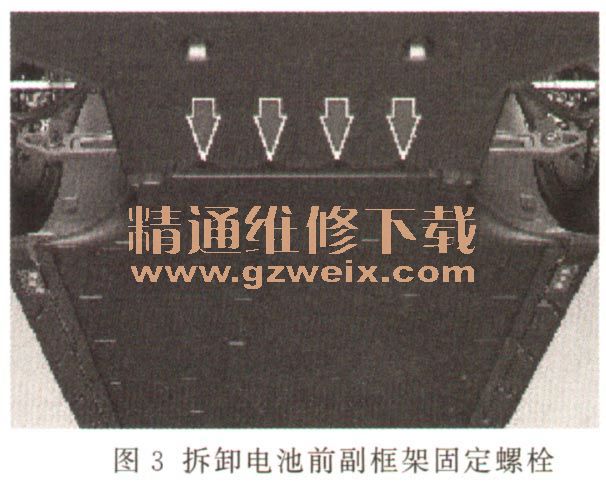

    ⑧拆卸将高压电池固定到前副框架的螺栓(X4)(扭矩为30N·m),见图3

    ⑨拆卸将高压电池固定到车身左侧车门槛板的螺栓(X 8)(扭矩为55N·m)见图4。

    ⑩对于固定到车身右侧车门槛板的电池,操作过程与步骤⑨相同。
    11拆卸将电池固定到车身的其余螺栓(X6)(扭矩为38N·m),见图5。

    12使用辅助设备小心地降低电池总成,拆下电池总成,见图6。

[1] [2]  下一页
