注意:如果已断开12V电源,则在车门玻璃处于关闭位置时,请勿尝试打开车门,若不遵守则会导致车门玻璃破碎。
(1)断开12V和高压电源
①断开12V电源。
②确保紧急响应程序回路(X536)已断开了至少2min。
③检查驱动变流器、直流一直流变流器或前接线盒处是否存在高电压。
(2)检查驱动变流器处是否存在高电压
①升起并支撑车辆。若车辆配有空气悬架,则在举起并支撑车辆前启动触摸屏上的JACK模式。
②拆卸中间护板。
③断开低压线束,然后松开螺栓,并拆卸橙色驱动变流器盖(扭矩为3N·m),见图1
④将驱动变流器外壳用作底盘接地。如图2所示测量以下电压:B+到B-; B到地面;B-到地面。如果电压高于10v,则表明并没有完全打开高压接触器,此时存在电击危险。因存在触电死亡危险,故在以上3项电压低于10v之前,请勿在高压电路上工作。
(3)检查直流一直流变流器处是否存在高电压(仅限第一代)
①拆卸右上方前轮拱内衬。
②拆卸直流一直流变流器上的高电压盖(扭矩为18N·m),见图3。

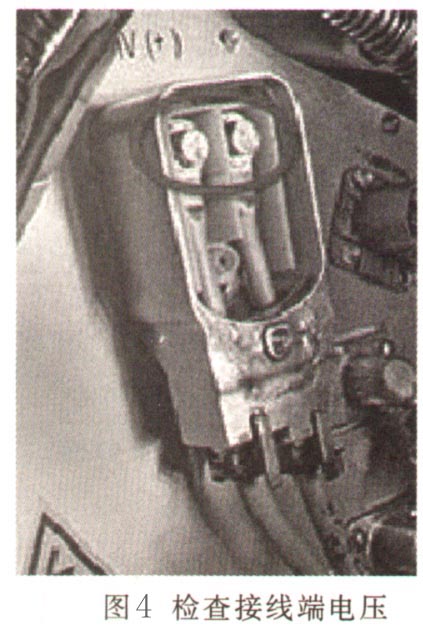

③将直流一直流变流器外壳用作底盘接地。如图4所示测量以下电压:B+到B-;B+到地面;B-到地面。如果电压高于10v,则表明并没有完全打开高压接触器,此时存在电击危险。因存在触电死亡危险,故在以上3项电压低于10v之前,请勿在高压电路上工作。
(4)检查前接线盒(FJB)处是否存在高电压(仅限第二代)
①拆卸前备厢储物盒。
②从通向直流一直流变流器的高压接线盒上松开蓝色KE丁连接器。
③将直流一直流换流器外壳用作底盘接地。测量以下电压:B+到B-; B+到地面;B-到地面。如果电压高于10v,则表明并没有完全打开高压接触器,此时存在电击危险。因存在触电死亡危险,故在以上3项电压低于10v之前,请勿在高压电路上工作。
(5)安装步骤
安装程序与拆卸程序相反,以下各项除外。
如果已拆卸驱动变流器盖,则检查驱动变流器盖O形环是否变形或损坏,并根据需要进行更换,以防进水。重新安装驱动变流器盖时,以一定的角度插入盖,以防损坏O形环。在左侧(B+)O形环到位后,将盖旋到位,见图5。
