基于单片机控制的八路无线抢答器
来源:本站整理  作者:佚名  2010-08-28 09:40:09



  2.组号计时声响单元电路设计

   组号计时声响单元接收主机发来的抢答组号号码显示编码指令、限时时间倒计时编码指令、时间到或有抢答声响编码指令,并通过LED数码管将数码信号显示出来,通过单稳态电路、1kHz振荡电路推动扬声器发出声响信号。

  组号显示电路由超再生接收电路、解码器YYH27(IC19)、七段译码显示器74HS48(IC20)、三极管驱动电路,以及12英寸LED数码管等组成。计时声响电路由三通道解码器TA7657P(IC15)、可逆计数译码显示器CD40110(IC16)、三极管驱动电路、12英寸LED数码管,以及时基电路NE555(IC17、IC18)组成。

  当超再生接收电路收到主机发来的组号显示指令时,解码器YYH27(IC19)数据输出端D3~D0输出指令的BCD码,经74LS48译码、三极管驱动,在数码管上显示抢答组号;如果收到的是倒计时指令,则解码器TA7657P(IC15)的第⑨脚向可逆计数译码显示器CD40110减控制端CP发出减计数信号,经三极管驱动,在LED数码管上显示限时时段;如果是声响指令,则TA7657P第⑩脚向单稳态电路IC17发出低电平触发信号,单稳的第③脚输出高电平,选通1kHz音频振荡器IC18,IC18输出的音频信号经三极管推动扬声器发出声响信号。单稳定时10s,定时结束后IC17第③脚恢复低电平,振荡器IC18停振;如果接收到的是倒计时复位指令,则解码器TA7657P的第(11)脚向CD40110复位端R输出复位信号。

  3.计分单元和抢答发射电路设计

    计分单元由八个计分箱组成,每个抢答组一个。内部电路除解码器YYH27(IC21)的本地地址端接法不同外,其余电路完全一样。计分箱面板上有三位12英寸七段LED数码显示器,末位只作“0”显示。计分电路由超再生接收电路、YYH27解码器IC21、两位可逆计数译码显示器CD40110(IC22、IC23)组成。加、减分编码指令经解码器YYH27将指令信号与本地地址码相比较,若符合,则解码器的输出端D2~D0向个位可逆计数器CD40110的锁存端LE,加、减控制端CPU、CPD输入加、减计数信号。CD40110输出的七段显示信号经三极管驱动,在LED数码管上显示出来。

  抢答发射电路由音频振荡器IC24、载频振荡器及调制发射电路组成。各组除音频振荡电路的RC时间常数不同外,其余电路完全一样。

  4.电源电路

   电源电路由电源变压器、桥式整流、电容滤波、三端稳压器LM338、7809、7805组成+25V、+9V、+5V三路直流稳压电路。电源变压器规格为220V/28V、10V、6V,总容量150VA。28V绕组的容量为100VA,其直流稳压电路的形式为定压扩流电路。

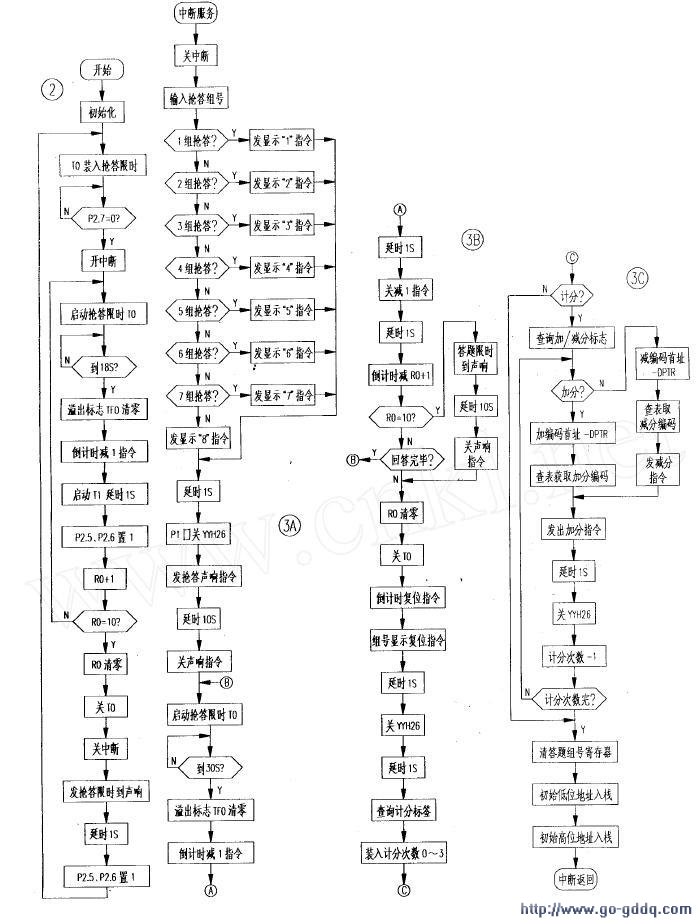

  三、程序流程图(见图2、图3)
