2．4 TFT6758 LCD接口电路

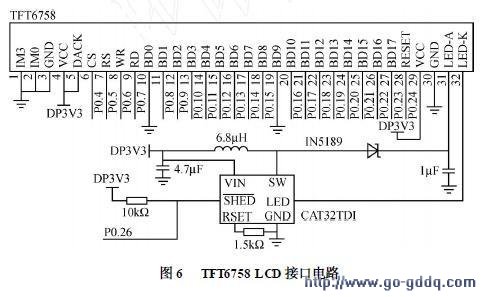

系统显示采用2．2 in的TFT6758液晶屏，LCD控制器为HD66781。IM3和IM0引脚接地，采用16位总线方式与LPC2103连接，16位数据由DBl～DB8、DB1O～DB17输入， TFT6758液晶屏的控制引脚CS、RS、WR、RD分别由P0．4～P0．7控制。其中PO．5高电平为数据操作，低电平为命令操作。TFT6758的复位由PO．24引脚控制。CAT32TDI为TFT6758白光LED驱动的升压芯片，可以驱动4个串联的白光LED。CAT32TDI的关闭由PO．26引脚控制。为在没有配置LPC2103引脚时也能输出背光，加10 kΩ上拉电阻。CAT32TDI为恒流输出，大小由1．5 kΩ电阻控制，电流大小为15 mA。TFT6758 LCD接口电路如图6所示。
3 系统软件设计
3．1 μC／OS-II在LPC2103上的移植
与处理器无关的μC／OS-II源代码可以直接在网上下载；与处理器相关的代码需要自己根据LPC2103编写，其中OS_CPU．H定义与处理器相关的常数、宏以及类型。OS_CPU A．ASM实现的功能包括：使就绪优先级最高任务运行；任务级切换；中断后任务切换；实现周期性时钟源。OS CPU C．C主要实现任务堆栈的初始化。INCLUDES．H主头文件包含程序所需的头文件，方便程序编写。通过OS_CFG．．H文件实现操作系统的配置和裁剪。
3．2 MiniGUI在LPC2103上的移植
(1)MiniGUI的GAL移植
为便于移植，MiniGUI引入图形抽象层GAL，定义了一组不依赖任何特殊硬件的抽象接口，所有顶层的图形操作建立在抽象接口上，类似于操作系统的驱动程序。根据液晶驱动模块和LPC2103的硬件连接编写液晶驱动程序lcddriver．c和lcddriver．h。根据系统硬件编写图形引擎程序commlcd．c。图形引擎程序需要调用液晶驱动程序中的函数。
(2)MiniGUI的IAL移植
MiniGUI通过INPUT数据结构表示输入引擎，该数据结构定义在ial．h文件中。INPUT数据结构定义很多函数指针，这些函数指针指向设定的IAL对应函数，从而实现硬件输入。程序输入引擎为comminput．c，通过底层键盘驱动程序comm_driver．c读取键盘输入数据。该驱动程序把16个键模拟成O～9数字键和鼠标的左右键。
(3)MiniGUI的交叉编译
使用ADSl．2集成开发环境建立MiniGUI Lib工程，工程下添加MiniGUI源文件以及配置文件，编译生成MiniGUI_Lib．a库文件。Lib．a文件是针对LPC2103和μC／OS-II操作系统的POSIX的线程库，并提供了内存管理接口以及I／O接口，共占用3 MB动态内存，使用1个μC／OS-II互斥信号量，优先级42，每增加1个线程信号量增加3个，最大线程16个，任务优先级43～58，1个MiniGUI线程堆栈(8 KB)。
