用CH452动态驱动8个共阴数码管电路
来源:本站整理  作者:佚名  2010-10-15 09:03:59

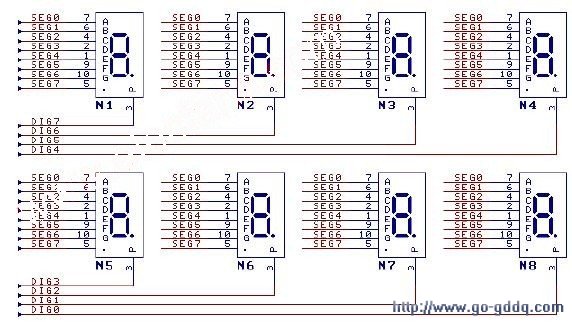

  CH452可以动态驱动8 个共阴数码管,所有数码管的相同段引脚(段A~段G 以及小数点)并联后通过串接的限流电阻R1(或R12)连接CH452 的段驱动引脚SEG0~SEG7,各数码管的阴极分别由CH452 的DIG0~DIG7 引脚进行驱动。串接限流电阻的阻值越大则段驱动电流越小,数码管的显示亮度越低,R1(或R12)的阻值一般在100Ω至1KΩ之间,在其它条件相同的情况下,应该优先选择较大的阻值,以降低CH452 芯片本身的功耗。在数码管的面板布局上,建议数码管从左到右的顺序是N1 靠左边,N8靠右边,以便匹配字左右移动命令和字左右循环移动命令。如果数码管不足8 个,那么可以优先去掉左边的N1、N2、N3 等数码管,并设置相应的扫描极限以获得更大的动态驱动电流提高显示亮度。
