用CH452驱动共阳数码管的电路
来源:本站整理  作者:佚名  2010-10-15 09:04:01



  如果将段驱动信号SEG0~SEG7和字驱动信号DIG0~DIG7分别反相,那么可以驱动共阳数码管。

  下图中,段信号SEG0~SEG7由U22达林顿管阵列反相驱动,也可以用8个基极串了限流电阻的NPN三级管代替,字信号DIG0~DIG7由8个PNP三级管T1等反相驱动,如果U22本身不支持恒流驱动,那么使用电阻R13限制和均衡段电流。该电路的驱动电流比CH452直接驱动共阴数码管大几倍,图中电阻R13和R14应该根据实际的驱动电流大小选择相应的阻值。

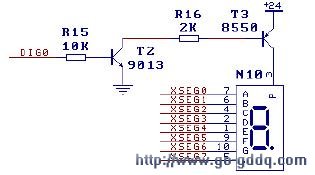

     对于用多个LED串联构成的大尺寸数码管,由于其电压降较大,5V电源电压不能直接驱动,通常需要外接高电压驱动电路。下图中,设置CH452的字驱动DIG输出极性为“高电平有效”,再经NPN三级管T2和PNP三级管T3两次反相后输出24V驱动电压,配合上图中的段反相驱动电路U22,可以驱动高电压的大尺寸共阳数码管。图中电阻R16应该根据实际的驱动电流大小选择相应的阻值。
