美的MC-EP201电磁炉，主电路板MC-IH-MOO故障维修关键电压测试点（先接上加热线盘，上电待机时测试为准）。

　（1）整机电源对地电压

    1）用500型万用表直流电压500V挡测滤波电容C4两端电压为+305V，正常。低于+250V时，滤波电容C4失效，导致电磁炉LC振荡电路振荡频率偏高，甚至造成IGBT击穿。

　　2）用500型万用表直流电压50V挡测，开关电源电容C92对地电压为+18V，正常。低于+18V时，开关电源稳压二极管Z90漏电和电解电容EC95漏电或击穿及电源高频变压器初级存在匝间短路。稳压二极管Z90击穿或EC95漏电、击穿及D92击穿受损。

　　3）用500型万用表直流电压10V挡测，U90三端稳压器输出端对地电压为+5V，正常。低于3.8V时，U90三端稳压器受损或贴片电容C91击穿，或控制板电路损坏。二极管D92正向电阻变大，有时甚至造成控制板上无电源指示，导致电磁炉出现开不了机故障。

　（2）同步电压比较电路取样电阻对地电压

    1）同步电压比较电路，经取样电阻R16（240kΩ/2W）后送往比较器LM339⑦脚同相输入端对地电压为+4V，正常。电感L1脱焊、电阻R16开路、比较器U2B、LM339损坏，均导致电磁炉加热时不报警不加热，甚至报警不加热。

　　2）同步电压比较电路，经取样电阻R11（330kΩ/2W）后送往比较器U2B、LM339⑥脚反相输入端，对地电压为+3.8V，正常。电感L1脱焊、电阻R11开路及比较器U2B、LM339损坏，均导致电磁炉报警不加热，甚至不报警不加热。

　　3）当比较器U2B、LM339⑥脚反相输入端对地电压和比较器U2B、LM339⑦脚同相输入端对地电压接近时，导致电磁炉加热时出现不停地检锅声故障，或断续加热故障及吱吱响声故障，有时甚至导致IGBT击穿受损。

　（3）电压检测电路取样电阻对地电压

    1）电压检测电路，取样电阻R7（240kΩ/1W）对地电压为+3V，正常，并同时送往（VIN）CPU芯片进行识别控制。当电压低于+2V时，电网电压偏低，或整流二极管D9、D10正向电阻变大及电阻R6、R7变值损坏。电阻R6、R7开路或电解电容EC1击穿及CPU芯片受损等。均导致电磁炉控制板出现代码E7故障。当电压上升或电阻R8变值均导致电磁炉控制板出现代码E8故障。

　　2）电压检测电路，取样电阻R7（240kΩ/1W）对地电压高于3V时，电网电压超过250V或DBI整流桥损坏及控制板电路和CPU芯片受损，均导致电磁炉控制板显示出现代码E8故障。

　　3）电压检测电路，经取样电阻R7（240kΩ/1W）对地电压为+3V，正常。并同时送往CPU芯片进行识别控制。电阻R6、R7开路及CPU芯片受损，均导致电磁炉控制板出现代码故障，当电压过高或过低时，CPU就自动关机保护。

　（4）浪涌保护电路取样电阻对地电压

    浪涌保护电路，经取样电阻R41（330KΩ/1W）并经开关二极管D19后同时送往比较器U2A、LM339⑤脚同相输入端对地电压为+2V，正常。

　　电阻R40、R41变值或开路，电容C16击穿，U2A、LM339损坏均导致电磁炉不报警不加热。

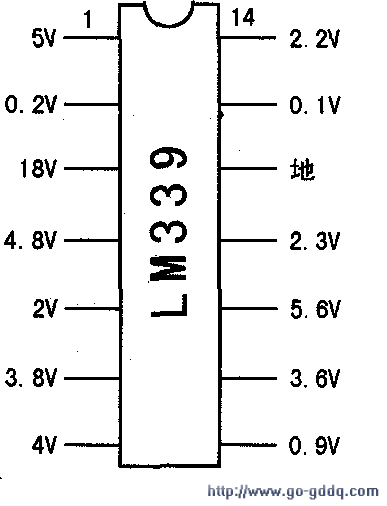

　（5）美的MC-EP201电磁炉，比较器LM339各脚对地电压数据见附图。
