美的MC-PSY18C电磁炉故障维修关键电压测试点如下（先接上加热线盘，上电待机时测试为准）。

　（1）整机电源对地电压

    1）用500型万用表直流电压500V挡测滤波电容C2两端电压为+305V，正常。低于+250V时多为滤波电容C2失效，导致电磁炉LC振荡电路振荡频率偏高，甚至造成IGBT击穿。

　　2）用500型万用表直流电压50V挡测开关电源电感L3对地电压为+18V，正常。低于+18V时开关电源稳压二极管Z2（+18V）漏电或高频变压器L2损坏和电解电容EC6、EC7、漏电、击穿。

　　当0电压时，电阻R1（22Ω/2W）开路、IC4电源芯片受损、高频变压器L2初级存在匝间短路、二极管D3、电解电容EC7均击穿损坏。

　　3）用500型万用表直流电压10V挡测IC3三端稳压器输出端对地电压为+5V，正常。低于3.8V则IC3三端稳压器受损或贴片电容EC16、C5、EC7漏电、击穿及控制板CPU芯片损坏。0电压时，控制板上无电源指示，或者电磁炉开不了机。

　　4）当电源高频变压器L1损坏时，可自制。重绕时初级用高强度漆包线Φ0.19mm绕225T，次级绕92T，初级与次级之间加一层绝缘纸，高频变压器重绕时还应注意绕线的相位。

　（2）同步电压比较电路取样电阻对地电压

    1）同步电压比较电路，经取样电阻R27（240kΩ/1W）后送往比较器LM339⑤脚反相输入端对地电压为+4.1V，正常。当0电压时，电感L1脱焊、电阻R24、R27开路、贴片电容器C19击穿及比较器IC1A、LM339损坏，均导致电磁炉加热时不报警不加热，或者报警不加热。

　　2）同步电压比较电路，经取样电阻R23（330kΩ/1W）后送往比较器IC1A、LM339④脚同相输入端对地电压为+3.9V，正常。电感L1脱焊、电阻R23开路及比较器IC1A、LM339损坏，均导致电磁炉报警不加热，甚至不报警不加热。

　　3）当比较器IC1A、LM339④脚反相输入端对地电压和比较器IC1A、LM339⑤脚同相输入端对地电压接近时，均导致电磁炉加热时出现不停地检锅声故障、断续加热故障及吱吱响声故障，有时甚至导致IGBT击穿。

　（3）电压检测电路取样电阻对地电压

    1）电压检测电路取样电阻R14（330kΩ/1W）对地电压为+3.8V，正常。同时送往跟随器三极管Q7基极进行放大后，由Q7发射极输出基准电压送往（POWER）CPU芯片④脚识别控制。当电压低于+2.8V时，电网电压偏低，或整流二极管D1、D2正向电阻变大及Q7损坏。当0电压时，电阻R14开路或电容器EC3击穿、Q7集电极与发射极开路及CPU芯片受损等均导致电磁炉控制板出现代码E7故障。

　　2）当电压检测电路取样电阻R14（330kΩ/1W）对地电压高于+3.8V时，电网电压超过250V或三极管Q7基极与发射极击穿损坏，均导致电磁炉控制板显示代码E8故障。

　　3）电压检测屯路，经取样电阻R14（330kΩ/1W）对地电压为+3.8V，正常。同时送往CPU芯片④脚识别控制。当0电压时，电阻R14开路及CPU芯片受损，均导致电磁炉控制板出现代码故障，当电压过高或过低时，均由CPU芯片③脚给开关三极管Q11发出指令信号关机保护。

　（4）浪涌保护电路取样电阻对地电压

    浪涌保护电路，经取样电阻R33（330kΩ/1W）后并同时送往比较器IC1B、LM339⑥脚反相输入端对地电压为+2.3V，正常。当0电压时，电阻R33、R34开路，电容C22、C23击穿，IC1B、LM339损坏，均导致电磁炉报警不加热。

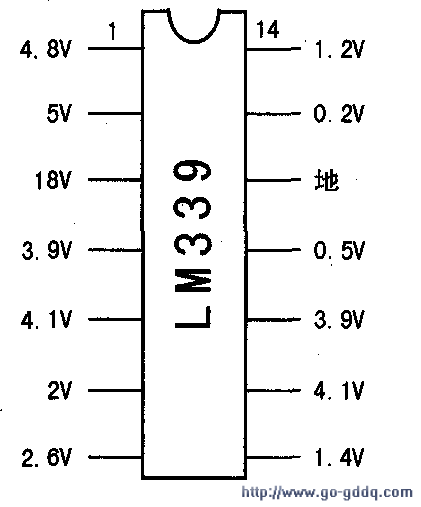

　（5）美的MC-PSY18C电磁炉，比较器LM339各脚对地电压数据见附图。
