格力GC16型电磁炉温升过快过高的分析与检修
来源:本站整理  作者:佚名  2010-10-06 09:32:13

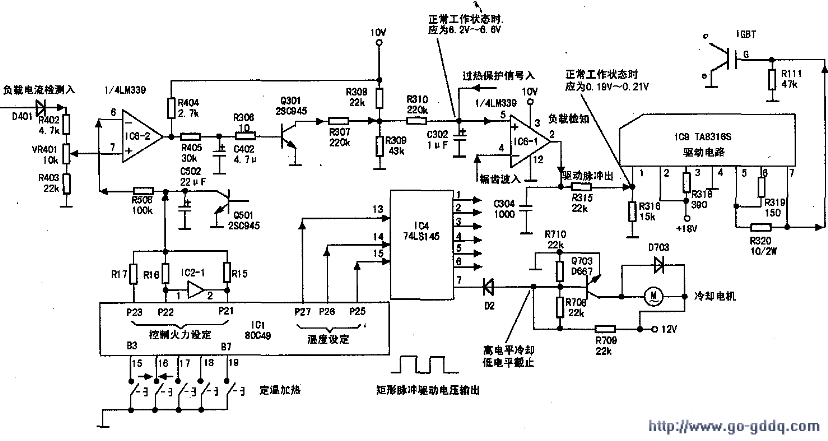

电磁炉温度的控制涉及的电路有输出电路、功率驱动电路、脉宽调制电路、脉冲发生电路等。其中,输出与驱动电路由于功率较大,较易发生故障。相关电路如图所示。

  1.驱动电路与温度的关系

    驱动电路主要由驱动器IC9(TA8316S)与外部相关元件组成。它可以将IC6-1(LM339)②脚输出的脉冲信号放大到足以驱动IGBT的通/断,它输出的脉冲信号高电平宽度越宽,电磁炉的火力就越大。反之亦然。

  2.电磁炉的火力调整控制电路

    锯齿波产生器IC6-1(LM339 1/4)②脚输出高电平的脉冲宽度与电磁灶火力成正比关系,宽度越宽火力就越大。而IC6-1②脚输出高电平的宽度与⑤、④两脚的比较电平有关,⑤脚电平越高,④脚锯齿波电压上升到超过⑤脚电位所需要的时间就越长,②脚维持高电平的时间就越长,火力自然就越大。⑤脚的电平确定取决于IC6-2(LM339 1/4)①脚输出的电平。当①脚为高电平时,IC6-1⑤脚电压约为6.2V左右;①脚为低电平时,⑤脚电位约为6.6V左右。因此,IC6—2①脚输出的低电平宽度越宽,火力就越大。而①脚低电平的宽度又与⑥脚来自IC1火力加热控制输出有关,通过K4、K3键设定的火力越高,IC6-2⑥脚接收到的高电位电平就越高,①脚低电平持续宽度也就越长。可见,IC6-1②脚电平输出与IC1(CPU)控制的火力设定成正比。

  3.散热风扇控制电路

   电磁炉温度正常与否,还与散热风扇控制是否正常有关。当电磁炉处于正常工作状态时,IC4⑦脚输出高电平,Q703(D667)通,风扇同步电机M得电工作,将外部冷空气吸人机内。再从风口排出热空气,达到散热冷却目的。当停止工作时,IC1的37、38脚输出高电平,与之对应的IC4(74LS145)⑦脚为低电平,D2导通,将Q703  基极下拉至低电平,Q703截止,冷却风扇因断电而停止工作。

  若电磁炉相关电路正常时,不应出现温升过快过高的现象。若温升过快过高,应首先检查驱动块IC9及其外围电路元件。在输出电路正常的前提下,先测IC9②、③脚电平。正常状态下,②脚应为18V电源电压;③脚略低于18V。若②、③脚电压正常,应在工作状态检测①脚电压。正常时,该脚电压应在0.19V~0.21V。IC9工作电流相对较大,是故障多发部位,因能加热,所以TA8316S损坏或不良的可能性不大,主要是检查IC外围元件是否有不良或变质。

  在查得驱动电路正常的情况,若仍不能排除故障,应进一步检查电磁炉的火力调整控制电路IC6-1、IC6-2及其外围元件,重点检测1C6-1⑤脚电压。正常时,应在6.2V~6.6V,否则,应查IC6-1⑤脚之前的电路元件。若该点电压正常,应重点检查IC6-1外围电路元件。
