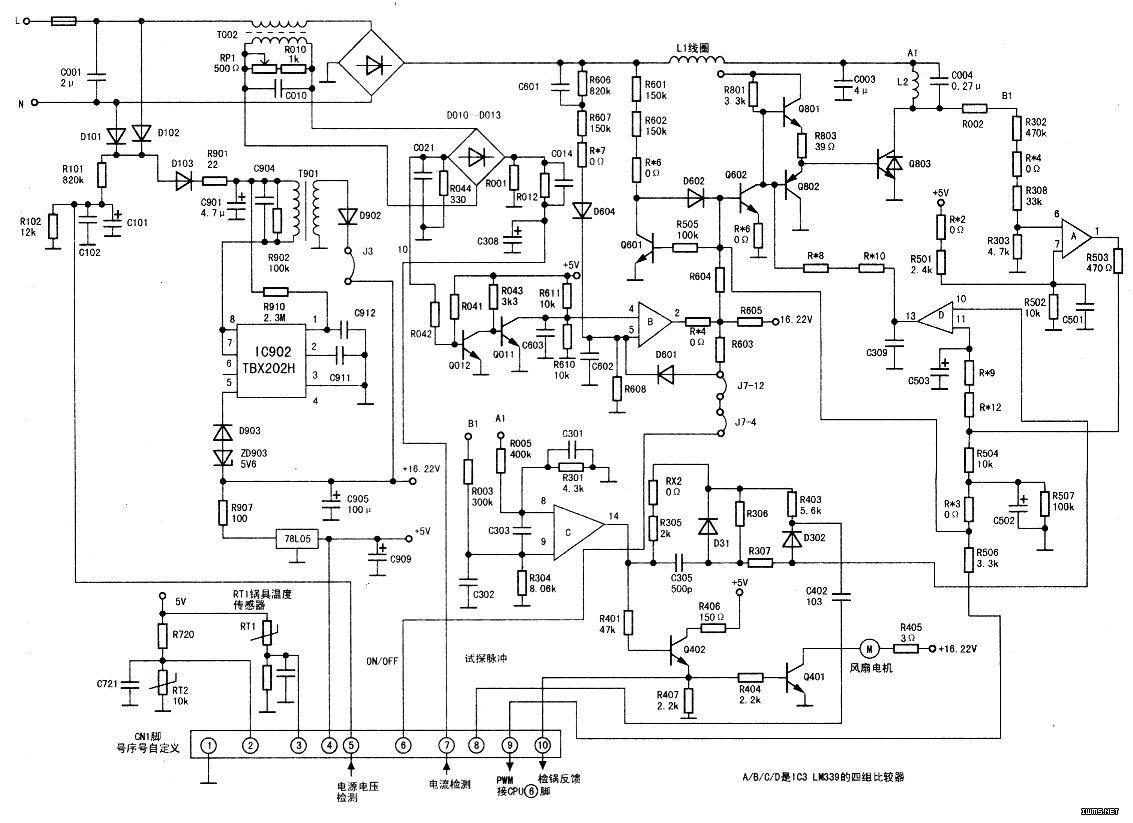

测主电压303V正常，低压有5V和16.2V输出，对易损的大阻值电阻和功率推动及输出部分进行检查，未发现问题。由于没有原机相关维修资料，对其他点测出的电压不好判断是否正常。为便于以后维修该款机子，特绘出该机主板电路如图所示。

　　该机以IC902（TBX202H）为核心，在开关变压器T901的配合下，为整机提供16v和5v的低压电源。

　　R601、R602、Q602完成上电保护功能，由于刚上电时电路状态不稳定，为防止开关管Q803失控损坏，在开机信号送达前将确保Q1502导通，旁路不正常的推动信号，保证开关管上电初期的安全。

　　由R606、R607、R*7、D604、R608、R611、R610及IC3LM339比较器B，完成浪涌电压过高保护。若浪涌电压超高，则比较器B（5）脚电压高于（4）脚，（2）脚输出高电平，强制Q602饱和导通，进入保护状态。

　　T002互感器完成电流取样。调节RP1可调整整机功率大小。T002次级输出的感应电压经D010～D013整流后，一路由R012通过接插件CN1（7）脚送入CPU，由CPU判断后适时调整PWM脉宽以及决定是否进入待机状态。另一路则由R042取样后，送入Q012基极。过流时Q012截止，Q011导通。比较器B翻转执行保护。CPU的开／关机控制信号通过D601加到比较器B（5）脚，通过改变（5）脚的电位来完成开／关机控制。

　　由D101、D102整流，R101与R102分压取样后由CN1（5）脚送入CPU。CPU把检测的电压与内置电压比较后，完成过欠压保护动作。RT1与RT2分别是锅具、开关管温度传感器。

　　IC3的比较器A完成开关管Q803c极反峰电压过高的保护任务。正常时，由R002、R302、R*4、R308、R303分压取样后送入（6）脚的电压低于（7）脚，（1）脚输出高电平，不影响比较器D的工作。若反峰电压过高，则（1）脚输出低电平，强制比较器D（13）脚输出低电平，关闭功率输出，直到反峰电压回到设计范围。由于（1）脚没有上拉电阻。待机时，测该脚为低电平也属正常。

　　同步电路是由IC3的比较器C（8）、（9）、（14）脚内外电路完成的。（14）脚输出的同步信号，一路由Q402输出作为CPU的检锅反馈脉冲，另一路送入由C305、R306等组成的振荡电路，时刻修正比较器D（10）脚的振荡波形，保证Q803工作在最佳状态。

　　CPU的PWM脉宽火力调整信号，由CN1（9）脚引入，经积分电路后，一路送入比较器D（11）脚，完成火力调整。另一路加到Q601，确保上电保护电路不误保护。

　　基于对电路的上述认识，后面的检查就比较有针对性了。取下保险管，在保险管处装一只100W灯泡。上电开机，测Q602基极电压由O.7V下降为0.6V，有跳动现象。由于仪表显示的滞后性。推断开机信号可能加过来了。为准确判断，干脆短接Q602的b、e结。上电开机，听不到检锅声，灯泡也不闪亮，说明该支路无故障，取下短路线，查反峰电压保护电路正常。转而检查同步振荡电路，上电开机后，测CN1（8）脚有高低交替变化的电压，而D302负极电压为4.93V稳定不变。查CN1（8）脚至C402的走线正常，判定C402坏。取C402时，刚加热其一端，该贴片电容就从中间断开了，可见其确实坏了。该电容没有标识，根据经验，用Ⅲ3pF的小体积瓷片电容代换。做好代换电容与周边焊点的绝缘处理后，恢复所有电路，试机，故障排除。
