拆开外壳,用吹风机向炉内吹热风,几分钟后报警声停止,加热正常。由此可见,该故障与温度有关,最值得怀疑的便是护面检温电阻。

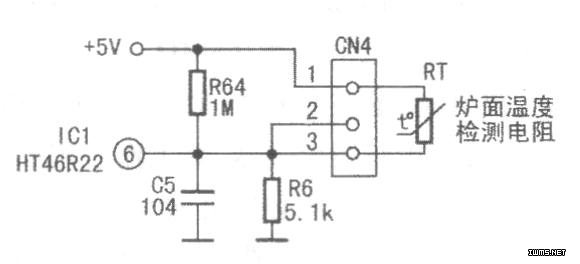

如图所示,炉面温度检测电路由负温度系数热敏电阻RT及电阻R64、R6组成,RT与R64并联后与R6串联对+5V分压,其分压值送至单片机HT46R22(IC1)(6)脚。IC1内预置有比较电压的上、下限阈值。当温度升高时,RT阻值减小,IC1(6)脚电压上升;反之,IC1(6)脚电压下降。只要(6)脚电压超过其阈值范围,IC1就会发出保护性关机指令。
该机是在气温低时停机,即IC1(6)脚电压已低于其下限阈值,怀疑热敏电阻RT性能不良,因手头无此元件,决定通过减小R64或增大R6的阻值使之正常工作,经过实验将R6阻值增大到6.8kΩ后,在室温3℃时也能正常启动。
