简单易制的电子灭蚊器
来源:本站整理  作者:佚名  2011-02-14 20:58:23



  1.电路及工作原理

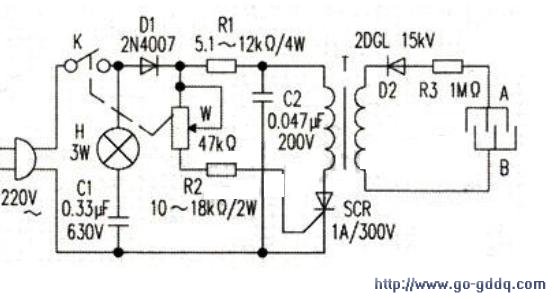

  电路原理图如下图所示。它由紫外灯管发光电路、高压直流发生器、高压圆形电网等组成。紫外灯管发光电路由紫外灯管H和电容C1组成,直流高压发生器由二极管D1、D2,电位器W、电阻R1、R2、电容C2。单向晶闸管SCR、脉冲变压器T及限流电阻R3等组成。

  当电源接通220V交流电时。紫外灯管H即点亮。其波长约253.7nm。利用蚊虫趋光性引诱蚊虫。当蚊虫扑向紫外灯管时,必然先触及到圆形高压电网,结果受电击而死。

  下图电路接通电源后。电源正半周由二极管D1整流后,通过降压限流电阻R1、R2和电位器W,分别向单向晶闸管SCR的阳极与控制极提供正电压。调整电位器W,使该通路电压达到控制极的触发电压时,单向晶闸管SCR便导通,电容C2通过脉冲变压器T的初级线圈和单向晶闸管SCR放电,C2的容量越大,脉冲变压器T的次级线圈感应的电压越高。当电源电压从正变到零时,单向晶闸管SCR因流过的电流小于维持电流而关断。之后,单向晶闸管SCR就承受电源的反向电压。直到下一个周期触发脉冲再次加到控制极上时重新导通。改变电位器W的值。就改变了导通角的大小。即能改变输出电压的高低。由于单向晶闸管SCR的频繁导通和截止。形成高频振荡,在脉冲变压器T的次级线圈上感应出10000V到15000V的高压。经高压硅堆D2整流,就在圆形电网上形成直流电击高压

[1] [2]  下一页
