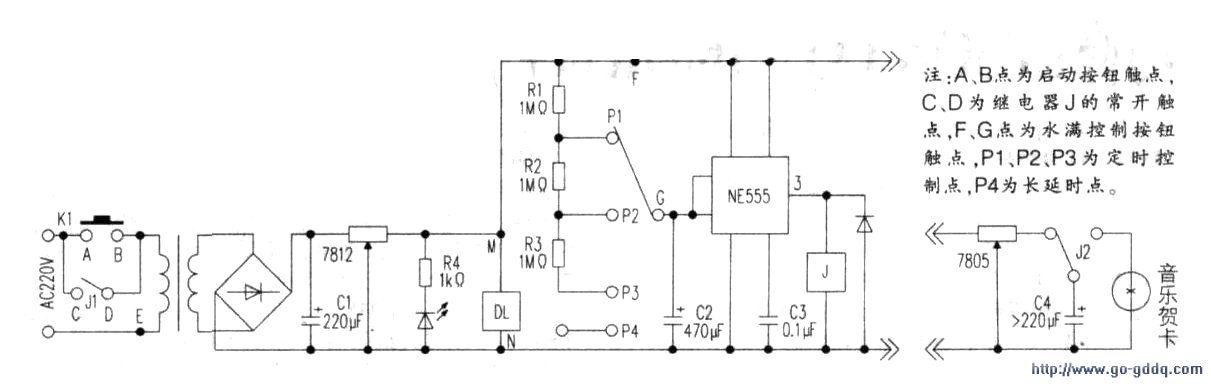

下图是该装置的电路图，工作过程如下：按动启动按钮K1．A、B两点短时闭合，指示灯亮，给水电磁阀DL得电工作，开始上水。

　　与此同时，继电器J经时基电路NE555(3)脚得电吸合，其常开触点C、D闭合，使电路交流供电实现“自保”。电容C2经所逸电阻RI~R3充电，待电容商端电压达到2/3以上电源电压（约8v）时．NE555翻转，(3)脚由高电位变为低电位，继电器断电，其常开触点C、D断开，整个电路失去电源停止工作，即上水停止。

　　电阻RI~R3是为控制上水量而设置，本电路在电容为220μF、三个电阻均为IMΩ时，上水时间大约为1-3分钟。上水量在当地水压情况下为7—20m立方。此上水时间．可由读者设定电阻、电容来决定。控制挡位由一个单刀四位转换开关完成．P4点为空点：切换到此点，电路进入长延时，待水满时按钮K2的F、G两点闭台，时基电路NE555翻转．(3)脚变为低电位，继电器J断电，整个上水过程结束。

　　在F、G两点引出两组控制引线：一组接控制按钮K3．可随时手控关机：另一组送人水满控制器的控制按钮K2．实现自动控制上水。

　　本电路有很大的可变动性：1．延时选择开关可以改为单刀双位开关，一头接电阻作短延时，一头空着作长延时。2也可不用此开关，把此电路只作长延时的水满自动关水的上水装置，此时，电容C2也就不用了。3．如想增加水满报警，则可把图l右侧电路与左侧电路相接，此时在通电工作时电路对右侧电容C4充电，断电后，由电容对音乐贺卡供电使之短时发音，发音时间的长短与电容C4的容量成正比。4进水电磁阀可以如图中用12V直流电的，也可用交流220V的。如果用220V交流电的．则只需把它接在图中的B、E两点。

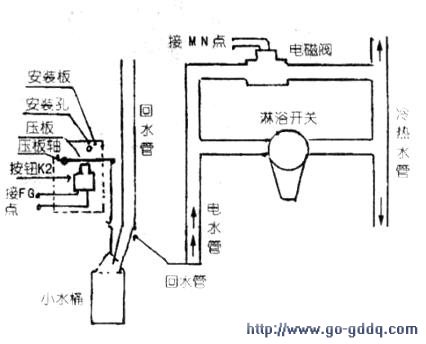

　　本装置的独到之处在于它的水满传感部分，见右图。

　　在一块40mm见方的板上安装按钮K2，宽lOnun的压板安装在K2上方，一铡由转轴固定在安装板上，一侧通过挂钩，钩着下方的一个小水桶。小水桶是一个铝制易拉罐．罐底钻有一个2—3mm小孔，安装小板固定在太阳能回水管上方，使加水管伸人小水桶内。当热水器上满水时，水将由回水管流人小水桶，小水桶重量增加，拉动压板，进而按下按钮K2，控制点F、G闭合，时基电路NE555翻转，(3)脚呈低电位，继电器J断电，自保触点C、D断开，整个上水装置关机。此时，小水桶内的水通过小孔放掉，按钮K2复位，等待下次上水。

　　本装置由于控制部分不与水接触，没有了水垢的影响，也就避免了水垢带来的麻烦。
　　
　　本装置在制作时应注意：1．按钮最好用小型正品按钮，要求按压灵敏，触点接触可靠。2．空制在板最好能用塑料袋包住，上下两头封死，以免潮气侵蚀按钮的触点。
