一款简单易制的锂电池容量测试电路
来源:本站整理  作者:佚名  2011-12-06 09:44:45



  手里有一些旧锂电池,有淘汰手机上用的,还有从笔记本电脑电池组中拆出的,已经使用了些时间,容量下降,不知道还有多少容量,打算做一个简单的电路来测量。经过反复试验,设计了一个符合要求的测量电路,它不需要另接电源,电路由被测锂电池本身供电,使用比较方便。

  因为只需要知道大致的容量.不需要绘出放电曲线,所以就采用小石英表来计时,廉价易得。外壳利用报废的手机电池万能充电器改装而成,尽可能利用里面原有的零件,比较容易制作。

  上图是最简单的电池容量测量电路,适合有放电保护板的锂电池,由Ql、Q2,Rl、R2组成的恒流电路,对电池进行放电,Dl、D2两端得到1.5V电压,给小石英表供电,以便计时。该电路的缺点是准确度不高,放电后期实际电流已远小于lOOmA,小石英表仍在计时,测出的容量偏大。

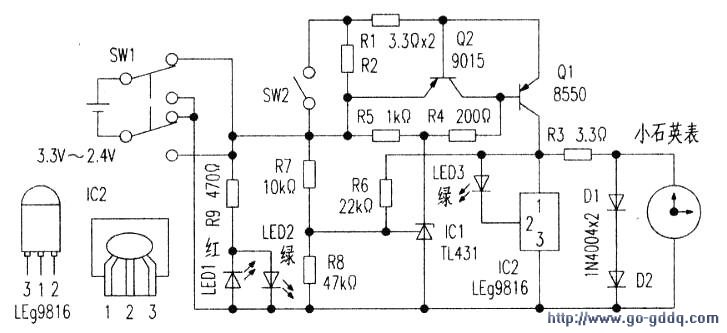

  下图在上图的基础上,增加了以TLA31为基准的电压检测电路.电池放电到设定电压后,切断放电电流,比较适合没有放电保护板的电池.同时防止小电流放电,以得到准确的容量值。当SW2断开时,两个3.3Ω电阻串联,放电电流大约是lOOmA,与石英表的走时时长相乘即是电池容量( mAh),闭合开关SW2,放电电流加倍,即200mA.可以节省一半测试时间,用于较大容量的电池测量。如果只是测量小容量锂电池.SW2可不装。

  恒流电路的工作与否,由IC1和R7、R8的分压决定。本电路的截止工作电压设计为3.3V.当然也可改成其他电压(如截止在3V).只需调整R7、R8即可。截止电压设定在3.3V.是因为试验中发现锂电池电压下降到3.3V时,放电电流已经降到不足lOOmA,实际所余电量已经不多,截止电压过低对电池不利。R6提供一个正反馈,可以使电路加快反转,同时产生一个约0.3V的回差:电池电压降到3.3V.电路截止后会立刻上升至3.5V左右,此电阻可以避免电路频繁动作。

  LED3和IC2组成放电指示电路.放电过程中LED3以2Hz的频率闪烁.IC2有T092和软封装两种封装形式,它的管脚排列如下图中所示。LEDI是电池反接指示,LED2是电池揍人指示,放电结束后仍点亮,提醒尽早取下电池。Ql用原充电器里的8550,也可用9012之类的Icm>300 mA的PNP型三极管,02可选用9015、A1015等小功率PNP硅管,hFE大一些比较好,一般大干150即可。

  Dl、D2用常见的IN4000系列的整流二极管,两只的正向电压降正好是1.5v。

  Rl、R2、R3用1/8W金属膜电阻,其他电阻1/8W或1/16W均可。IC1、IC2、发光二极管和电池极性转换开关SW1使用原来充电器上的,有些万能充电器可能没有闪烁集成电路,可以在LED3上串一个几十欧姆的电阻代替IC2。SW2是小型卧式拨动开关。
