正式的棋类比赛，需要把对弈双方所用时间进行计时统计，以作为裁定成绩的重要参考。下面介绍一种简单实用的弈棋计时电路，其组成简单、成本低廉，非常宜于自制。

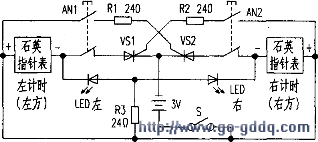

　　可控硅作控制的计时器电路如附图所示，图中左、右计时表为两台相同的指针式石英电子钟表。比赛开始时，先闭合电源开关S，若左方先走棋，则应由右方先按一下自己一侧的按钮AN2，这时可控硅VSl由AN2、R2回路的电压触发而导通，于是左计时表经ANl常闭点与VSl回路得电进行计时，同时“LED左”亦作出相应指示。

　　左方走棋之后，随手则按一下自方的按钮ANl，ANl下方常闭点随即瞬间断开，而使VSl因断流而转为截止，则左计时表计时解除。

　　同时，ANl的同步动作又使其上触点闭合，使得可控硅VS2通过Rl得到触发导通；电路转换为右计时表得电开始计时。而在此后双方走棋的不断操作下，各方的计时在各自表上一步步地累积……元件与制作电路中石英指针表，应选用工作电压1.5V的同款式钟表。ANl、AN2则选用自带同步常开常闭触点的按钮开关。成品的计时器在钟表和按钮等的布局上应左右对称安装，这样操作和观察会更直观。而在每次比赛使用之前，一定必须先对双方钟表进行调校，以处于同一“0”起始点上。最终比赛结束时，马上关断总电源开关S，便可直观读出双方的累计时间，从而为裁定成绩提供依据。
