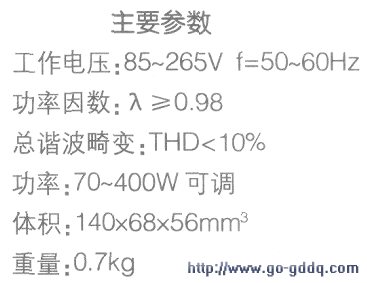

附图是电子镇流器的电路原理图，为简化电路，制作容易，采用了模块化的电路结构，主要由有源功率因数校正电路(APFC)模块、驱动模块及触发模块等组成。
　　
　　APFC电路：来自电网的交流电压经EMI滤波器进入APFC电路即有源功率因数校正电路，这是电子镇流器的核心所在。其内部由整流、lC驱动、功率MOS场效应管、大功率组合电感等100多只贴片元件组成，并且采用了散热良好的铝基板及优质的双面金属化印板，工艺精良，性能稳定可靠。作用主要有：①有效地抑制输入电源电流的波形失真，THD<10%，输入电流谐波满足GB/T15144和lEC929标准规定，远远低于L级指标的要求。②功率因数λ≥0.98．远远高于电感镇流器0.6的水平，节能效果十分明显。③自动适应宽达85~265V的电压波动，获得高稳定的直流输出电压和很低的纹波，能十分有效地抑制灯飘弧现象的发生，即“声共振”，使光输出稳定，延长灯管的使用寿命。

　　驱动模块：由优质的元件组成，为了提高可靠性及户外恶劣的使用环境，采用环氧树脂浇注。内置的驱动电路主要由两片专用的IC组成高效的脉宽调制电路，由（③脚输出信号直接驱动大功率场效应管IRF450。④脚为过流过压保护输入端。由IRF450与高频变压器L1的共同作用，在A、B两端产生金卤灯所需的启动电压和工作电压。本电路具有以下特点：①接通电源后，在A、B两端将产生约400V的脉冲电压，此电压将作为金卤灯触发器的点燃启动电压。②当金卤灯点燃后，A、B两端电压将降至30V左右，但通过的电流很大，达SA以上，随着金卤灯亮度的增加，AB两端电压也逐步上升，电流逐渐减小，最终稳定在95V、1.7A左右的正常值(150W)。

　　触发器：在金卤灯未工作时，由于触发器的输入端AB两端有400V的脉冲电压，大大超出了触发器的临界工作电压200V，促使触发器工作，产生约5000v以上的启动电压，将金卤灯击穿点燃。一旦金卤灯点燃，其两端的电压将降至30V，此时A、B两端的电压也跟随着降至30V左右，大大低于触发器的临界工作电压(200V)，触发器将自动停止工作，仅作为金卤灯的电流通路。由于触发器启动电压高、电流大，因此采用全封闭浇注环氧树脂方式，大大地提高了安全性与可靠性。

　　从以上可以看出，该电子镇流器完全消除了电感镇流器的种种弊端，不仅具有极宽的工作电压范围，大于或等于0.98的功率因数，而且经实际应用证明其可靠性高、价格低的特点可作为双端金卤灯电感式镇流器的节能换代产品。同时，亦可作为目前国产投影机或自制投影机广泛使用欧丝郎金卤灯电感镇流器的升级产品。
